Paso 10: La Junta MCU
Si no lo ha hecho antes, ahora es un buen momento para programar el MCU. Nota que si usted está programando el MCU después de conectado el NPI debe bloquear la ranura de los NPIS para él programar!
El E260 (en modo de alimentación Manual) utiliza 3 sensores para controlar el camino a través de la impresora.
La primera, Manual de alimentación de papel Sensor (MFPS) detecta la presencia de un objeto en los rodillos de alimentación Manual. Cuando lo consigue, los rodillos de entrada correr para un segundo o menos para tirar el PCB en los rodillos de una pulgada o tan.
Después de "Imprimir" se hace clic en el equipo, el papel empieza moviendo hacia la impresora. Cuando alcanza el segundo sensor, el papel de Sensor (PIS), el PIS va baja. Este sensor inicia el ciclo de impresión real y empieza el momento de la impresión. El final del sensor, el Sensor de salida (ES), baja cuando salga de la JCP la impresora. Si estos sensores no golpeados y lanzados en el momento correcto la impresora "jam" y una luz de error.
En este hack utilizaremos una MCU externa para proporcionar la sincronización correcta del sensor a la impresora. El sensor sólo físico que necesitamos es el PIS, con el nuevo sensor montado en la cubierta delantera como nuestro nuevo PIS (NPI). El MFP y la ES será emulada por el MCU y realmente no existen.
El MCU que estoy usando es un perno 8 Atmel ATtiny13. El circuito es muy simple y se anexa al final de este documento. Diseñé un pequeño PCB que también se anexa.
Utilice el diagrama en la página 5-2 de la SM (erróneamente denominada 6-2 en el SM) para identificar los conectores para los siguientes pasos.

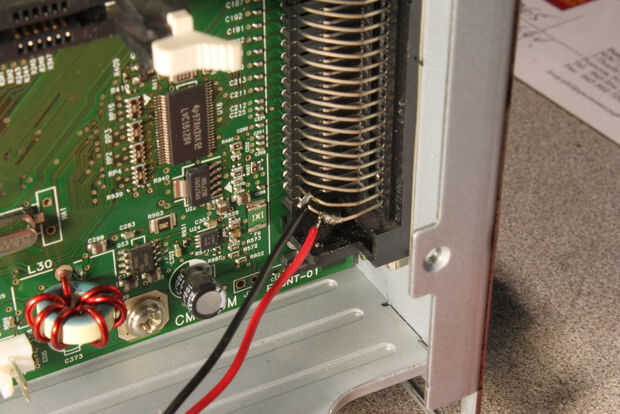

La Junta MCU necesita 5 voltios para funcionar. El lugar más fácil para conseguirlo es de J21, el puerto de impresora paralelo, situado a la derecha muy por debajo de la impresora de la tarjeta controladora. Convenientemente, el alambre inferior es de + 5 voltios y el cable justo encima de él es tierra, facilitando la soldadura de los cables. Ver la foto. Soldadura de los cables para el MCU del tablero donde se indica.
Utilice el diagrama en el SM también aparece a continuación para conectar la placa MCU a la impresora. Tenga en cuenta que algunos de los conectores están contados izquierda a derecha, mientras que otros están numerados de derecho a izquierda!

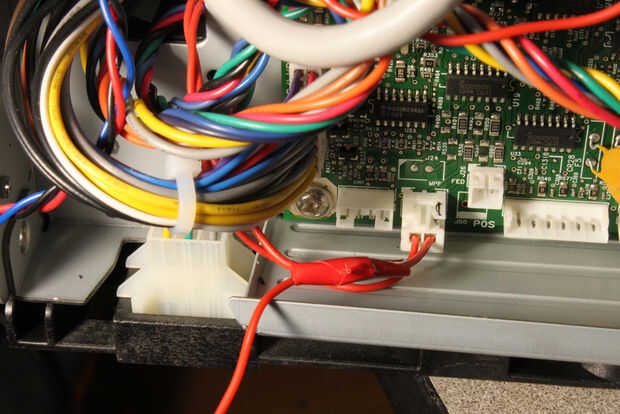

Desde el punto de partida para un ciclo de impresión es cuando el usuario hace clic en "Imprimir" en un equipo, el MCU tiene que saber cuando eso ocurre. Afortunadamente, hay una manera fácil de hacerlo. En "Imprimir" el embrague de la alimentación Manual de papel tira permitir que la impresora hacer su "calentamiento" sin mover los medios de comunicación que ya se ha cargado en los rodillos. Cuando este embrague está activado, el voltaje en el Pin 2 de J25 gotas de 24 voltios a cerca de 0. Para detectar esto que necesitamos traer un cable desde J25, la patilla 2 a la MCU. Corte el alambre en el Pin 1 el conector - no va a utilizarlo. Corte el cable del Pin 2 dejando unas 6 pulgadas del alambre de atado al conector. Soldadura el extremo libre de este cable a la MCU del tablero donde se indica. Tenga en cuenta que el solenoide de embrague actual se ha eliminado antes y no es necesario para la impresora trabajar en PCB impresión!

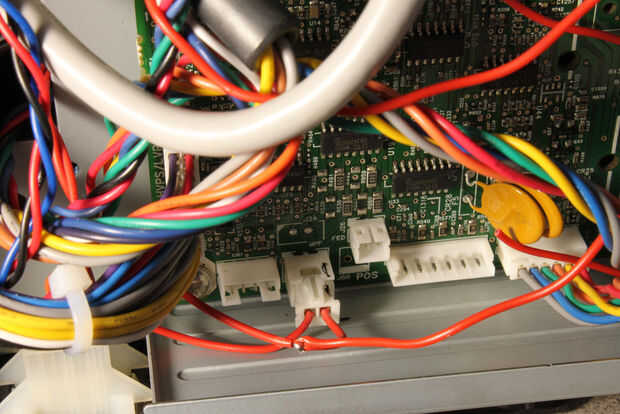

Siga el diagrama y conecte los cables de J14-2, J23-2 y J27-5, es decir, las entradas, el MFP y la PIS a la impresora tablero de control. Tenga en cuenta que los pines en cada uno de los conectores están numerados de derecha a izquierda. También conecté los cables de tierra (negros) de cada sensor en el suelo de tablero MCU, aunque esto probablemente no es necesario. También nota que J14-1 suministra tensión para el LED de NPI.
Traer 3 cables de la ISFL a la tarjeta controladora, corte el conector y soldar los cables a la Junta MCU. El cable negro va a tierra, el cable rojo va al LED y el cable azul va al PT en la Junta MCU donde tiene una resistencia de 4,99 K tire hacia arriba la línea de 5 voltios.
Estamos utilizando un piezo "beeper" para indicar la actividad de embrague. Soldadura de los dos cables de donde se indica, observando la polaridad correcta.

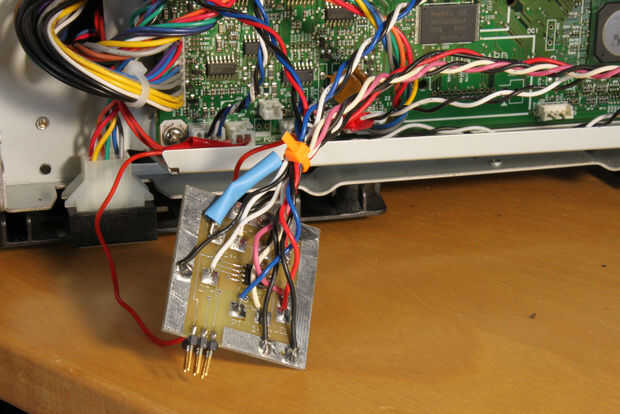

Si no le preocupa volver a la situación de la tarjeta controladora de MCU, sólo envuélvalo en cinta aislante y déjalo en el compartimiento de control. Vuelva a colocar la tapa del lado derecho.
