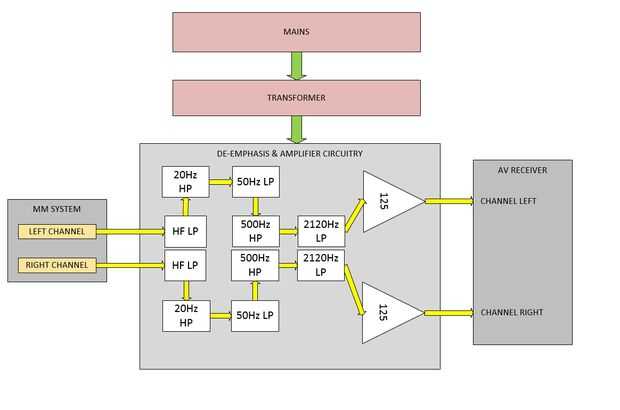

Paso 4: Funciones básicas y blockdiagram
Ya que ahora sabemos un montón de datos acerca de la idea de preacentuación y desacentuación y la fuente de la señal de audio, ahora podemos pensar acerca de las funciones básicas del sistema amplificador:
Necesitamos los valores de los componentes para filtros (bajo y paso alto, mixto) con los postes ya dados.
Siempre es inteligente para asegurarse de que las frecuencias por encima del rango hearable no pueden entrar en nuestro sistema. No WAN ' t para tener algunos ruidos molestos a través de efectos secundarios como la modulación en las partes activas y así sucesivamente y así sucesivamente (por citar uno de mis programas preferidos notas de anuncio de "reducción de ruido no es un trabajo místico para magos..." [AD]. Tan solo poner un filtro HF (paso bajo con una frecuencia de corte en algún lugar por encima de 25kHz) frente al sistema.
Ahora es el momento para algunas decisiones:
Aunque a menudo es más inteligente usar pilas en electrónica audio hecho a sí mismo, porque es la forma más sencilla para evitar zumbidos de red y bucles de masa, no queremos una batería como una fuente de voltaje en el circuito terminado. Queremos un dispositivo junto a nuestra tabla de la vuelta, sin molestos cambios de batería. Así, nuestro dispositivo debe ser de alguna manera conducida un convertidor DC AC red.
Comentario: cuando me primera edificó encima de algunos prototipos, utiliza un bloque de 9V como fuente de energía, simplemente porque es muy práctico y fácil de realizar. Red en combinación con un convertidor ACDC es a menudo una mala elección de la primera prueba de un circuito de audio, porque pueden introducir tantos ruidos y se podría pensar que es el circuito que no funciona. Recuerde que un convertidor AC DC barato consiste en generalmente un puente rectificador y condensadores uno o dos para "plano" los ruidos de 100Hz (ver capítulo 12). Que puede funcionar para un circuito de LED de conducción, pero lo problemas en electrónica de audio. Sólo para asegurarse, que i no presentó más ruido del necesario, las baterías usadas de primera. Después de todo lo trabajado, cambié a los convertidores ACDC (capítulo 12).
Permite echar un vistazo a nuestro fregadero: el receptor de AV. Tengo un receptor de av sony str-de495 con una impedancia de entrada 50kOhm. No queremos tener un sonido demasiado bien o demasiado fuerte, por lo que supuse 1-2Vpp ser un rango apropiado para un rango de voltaje de la señal de entrada. Manejamos con puentes de tensión en este caso, tenemos que asegurarnos que nuestra resistencia de salida es mucho menor como la 50kOhm de mi receptor - ya que la tensión llegará directamente desde una salida de impedant baja de un opamp esto no debería ser un problema.
Con el dado 4mV de nuestro cartucho y la tensión de salida (amplitud de 500mV-1000mV) 1-2Vpp de nuestro amplificador necesitamos una sobre toda ganancia de 125-250. Para hacer que ajustable tenemos que colocar algo como un potenciómetro para variar la gama de tensiones.
No te olvides: tenemos que construir dos canales, puesto que la señal de nuestro vinilo es en estéreo!
