Paso 10: El opamp derecha
Cuando elegimos un amplificador para un uso especial, tenemos que saber, las propiedades de lo opamp posibles son importantes. En nuestro caso una señal clara es muy importante. Desde entonces utilizamos una amplificación en nuestros circuitos de filtro de alrededor de 100 (125 de la amp op es amortiguado por los filtros a alrededor de 20 dB = 100), no necesitamos una amplificación muy alta en el paso de los segundos. El amplificador debe tener una baja distorsión, bajo corrientes quietas y así sucesivamente para asegurarse de que, que no conseguir distorsiona la señal. En la gama de frecuencias que usamos, casi todos opamp es usable. Otro punto importante es la gama de la fuente. Tenemos que elegir un simétrico o una fuente de alimentación el.
Por supuesto no hay el uno y sólo amplificador para este tipo de circuitos, pero hay opamps audio especial que tienen algunas ventajas en este campo de aplicación.
El LM386 es muy famoso por su comportamiento como un opamp audio. Tiene ganancia ajustable en pasos de 20, 50 y 200, tiene la posibilidad de un refuerzo de graves interno y tiene una entrada de referencia de tierra (el suministro).
Este IC da la gran oportunidad de cambiar el comportamiento de nuestro segundo paso amplificador con solo unas pocas resistencias/condensadores. Agregar un resistor y un condensador = refuerzo de graves, dejar algunos = ganancia de 20 y así sucesivamente y así sucesivamente.
Tengo experiencia positiva con este opamp para amplificación de audio, ya que su muy simple y barato también.

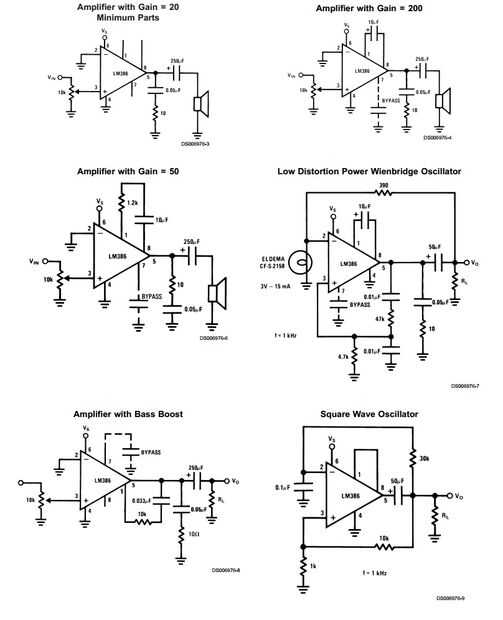

Elegir el hoja de datos circuitos con ganancia = 20 para mi segunda etapa de amplificación. Además se utilizo la graves lado ruta de pin uno pin 5 con un interruptor, así que puedo decidir, si más graves es necesario simplemente activar o desactivar.
Ficha técnica: http://www.ti.com/lit/ds/symlink/lm386.pdf
Ejemplo (en alemán): amplificador de auriculares con LM386: http://www.troeszter.net/Download/Audio/LM386-KHV...
