Paso 3: Los cartuchos magnéticos
Como ya sabéis, el giradiscos tiene un transductor para convertir los datos grabados a través de movimiento mecánico de una aguja en una señal eléctrica. Aunque hay otros que las magnéticas, como base de piezoeléctricos o luz, sólo cubriré el MC (bobina móvil), MM (imán móvil) y los cartuchos de MI (hierro en movimiento), porque tienen más en común. La principal diferencia es, como los nombres ya predicen, que en MM el imán es la parte móvil, que está conectada directamente con el movimiento de los estilos, mientras que en MI el hierro dentro de las bobinas de las partes en movimiento. En el caso del sistema de MC, la bobina se mueve por la aguja.
Valores de salida típica para ambos tipos de cartuchos son hasta ~ 10mV para MM y MI tipo y ~ 1mV para MC.
Obviamente los sistemas MM y MI son preferibles debido a su alto voltaje de la salida, pero MC tienen una gran ventaja: su voltaje de muestra un comportamiento muy lineal sobre frecuencia.
El sistema MM por ejemplo tiene estructura en bobinas - por ejemplo, 4, 2 para cada canal. La separación de canal para sonido estéreo se realiza por ranurar la información diferente a la izquierda/derecha de la pista de Atletismo de la aguja. Por lo que un impulso en el lado derecho lleva a mayor movimiento en las bobinas del derecho y al revés. La separación de los dos canales se da para cada sistema de cartucho en dB @ 1kHz - 20dB sobre todo.

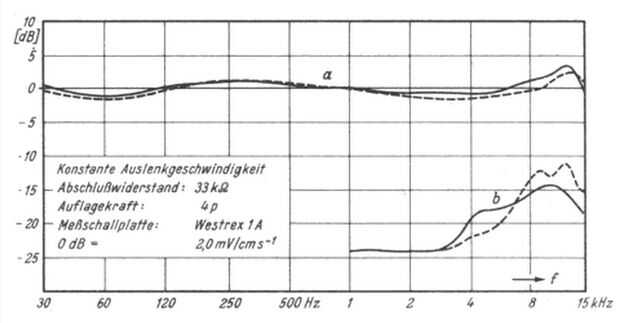

La foto de arriba muestra la respuesta en frecuencia de un sistema típico de imán móvil. En la gama hearable, el sistema muestra algunas pequeñas desviaciones de los 0dB hasta 2,5 dB de la línea. Esto conduce a distorsiones en la señal de audio, pero sin una curva que para nuestro sistema, no podemos arreglar eso. Esto no es realmente tan malo como se podría pensar, porque aunque nuestro sistema muestra este comportamiento, 2,5 dB ni realmente mucho. Este comportamiento también variies con la fecha de producción, por lo que su no controlable, si no cubres el comportamiento del cartucho de su personal. Otro punto es, que el fabricante a menudo no ofrecen los detallan informes de sus cartuchos con mediciones aproximadas de la linealidad sobre frecuencia como la mostrada arriba.
Así que vamos sólo tienes que elegir un sistema, tómelo como un perfecto fabricado y lineal sobre la gama de frecuencia entera hearable y sólo tener cuidado acerca de la importancia de nuestro audiosignal desde el disco de vinilo.
Elegí un sistema MM por unos 25 Euros: Audio Technica CN5625AL
20 dB separación de canales a 1kHz
Fuerza de la aguja: 1.5-2.0 gramos
Forma de aguja: cónico
Voltaje de salida: 4mV @ 1kHz
