Igualación de RIAA profesional con electrónica analógica (18 / 18 paso)

Paso 18: Enrutamiento y el PCB

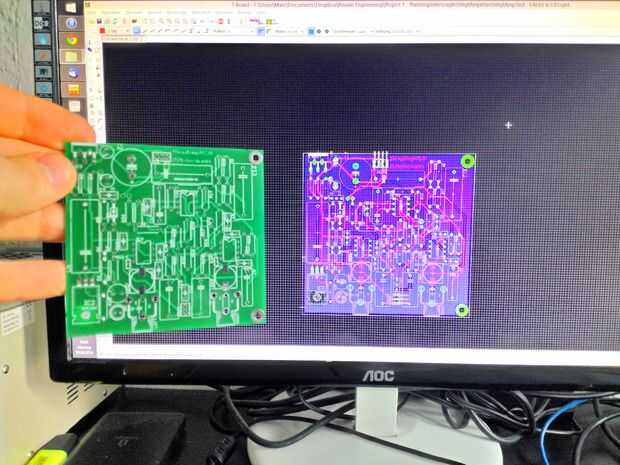

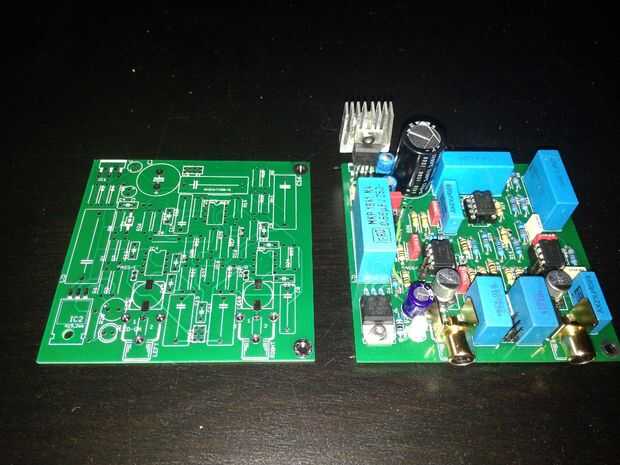

Debido a las propiedades de shieldung usé una capa completa como tierra. El enrutamiento se realiza con eagle y el pcb todo es menos de 10 * 10cm ^ 2. Pedí 5 de este pcb de un distribuidor en china y la calidad es realmente genial!

Los elementos necesarios (más o menos) para el terminal son:

  • 2 potenciómetros para el ajuste de canal
  • un interruptor de encendido / apagado
  • un interruptor doble para el refuerzo de bajos con. / desc.
  • LEDs para refuerzo de bajos / de la energía en la indicación
  • enchufe para fuente de alimentación
  • enchufe de salida de audio (conector jack)
  • dos enchufes para la entrada de audio de chinch

Se adjunta la lista de componentes.

Este proyecto forma parte de un proceso de desarrollo integral de un giradiscos selfmade. El Instructable para giradiscos seguirá en los próximos meses.
