Paso 16: Cañerías y circuitos de audio
La idea es simple: desconectar la batería y agarrar una vieja fuente de alimentación con e.g. 16V. Comprobar, si la tensión está en la gama de las piezas que utilice y luego conectarlo.

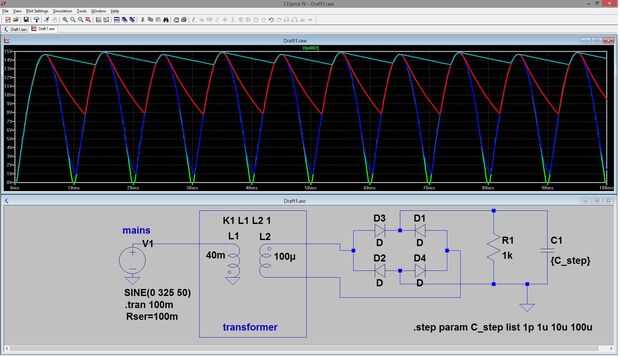

Pero como ya mencioné: adaptadores corriente baratos pueden ser una fuente adecuada para algunos motores o LED, pero no para circuitos de audio. La foto de arriba muestra una combinación de dos inductores en la configuración del transformador (230V_rms--> AC ~ 16V) y un puente rectificador para obtener el valor absoluto = 100 Hz rectificada sinusoide. Cuando la resistencia R1 es una resistencia de carga fija, sólo el tamaño del condensador pisos la curva a una tensión casi continua. Pero ese "casi" es el problema. Incluso si la capacitancia es muy alta (por ejemplo 100uF o superior) la tensión de alimentación contiene este zumbido de 100Hz (y armónicos).
Para evitar que el circuito este zumbido, puede utilizar grandes capacitancias en piezas en peligro de extinción (por ejemplo C1 en el circuito) o directamente en la fuente de entrada en el tablero. Yo uso una capacitancia de 1500uF entre tensión de alimentación y tierra directamente en la entrada. Otra técnica, me recomienda para realizar: Si un solo capacitor no funciona, probar con un condensador en serie con una inductancia entre tierra y la oferta.

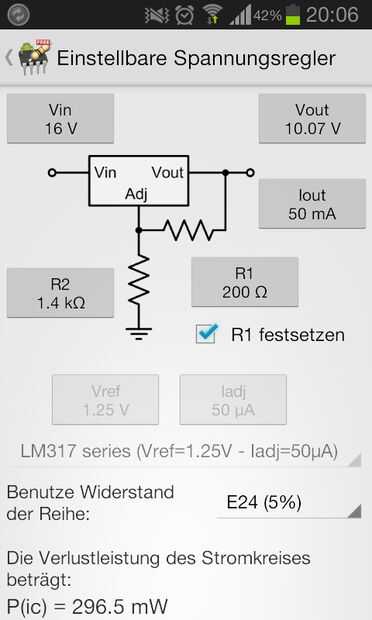

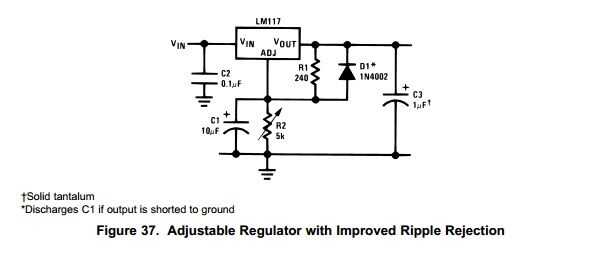

En mi caso ambos no funciona muy bien. La solución simple es utilizar un regulador de voltaje como el bien conocido LM317. Este IC viene con rechazo de rizo muy alta y es realmente fácil de manejar. He utilizado el circuito de la hoja de datos que se muestra arriba y simplemente cambia los valores de R1 y R2 a los valores necesarios para convertir mi adaptador de red de 16V salida a 10V fijos (usted puede elegir otras gamas). Puede utilizar fórmulas para los cálculos, varias calculadoras en internet, o utilizar una aplicación de android como lo hice. Los valores de resistencia son R1 = 200 y R2 = 1400. La disipación de energía será alrededor de 300 MW, pero eso es según el datasheep absolutamente en la gama en un ambiente temperator de ~ 25° C.

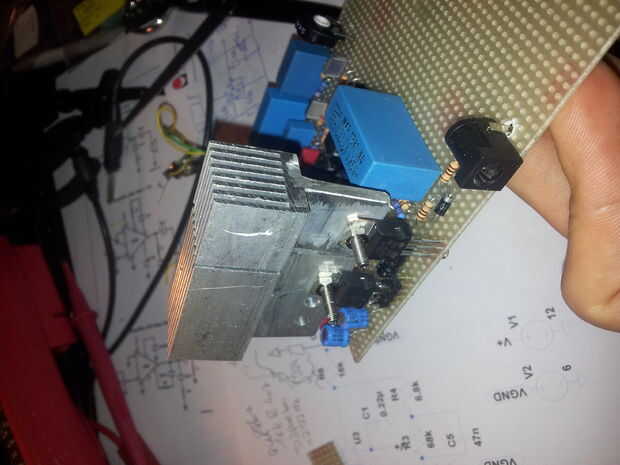

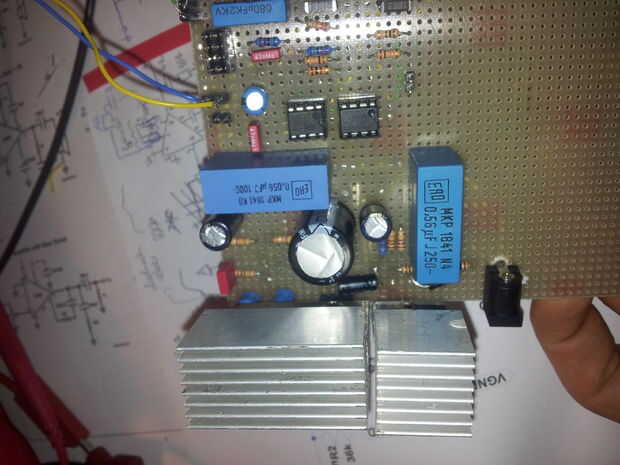

Porque reconocí algo de calor en el LM317 y el opamp L165 conecté dos disipadores de calor de vieja a los pines del ICs. Un error que hice aquí fue construyendo el ICs al lado del otro, con la idea de conectar ambos al mismo disipador térmico. Pero que cortocircuito el circuito! Así que asegúrese de que no hay ninguna conexión eléctrica entre ambos disipadores de calor. Sin embargo ambos disipadores de calor al lado de uno ven bastante bien para mí, así seguí de esa manera.
Este circuito de fuente funciona a la perfección con mi adaptador de red.
Hoja de datos: http://www.ti.com/general/docs/lit/getliterature.t...
