Igualación de RIAA profesional con electrónica analógica (13 / 18 paso)

Paso 13: Acoplamiento y desacoplamiento

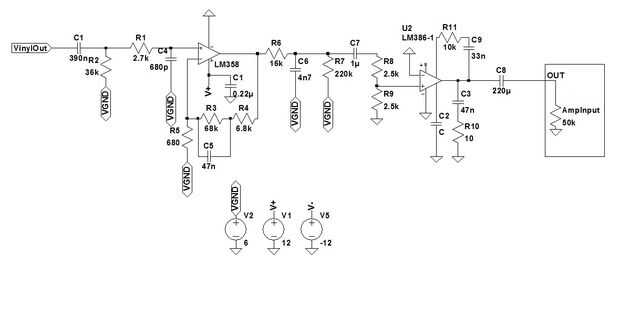

Cuando utilizamos un divisor de alimentación para un opamp (LM358) en combinación con un opamp, que no necesita tal un terreno virtual (LM386), tenemos que acoplar y desacoplar nuestra señal cuidadosamente encendido y apagado el voltaje DC (fuente de 1/2) en la parte derecha de nuestro circuito. Sólo en esta parte la tierra es referido a nuestra tierra virtual la parte entera del LM386 es conectado a la verdadera tierra. La disociación se realiza por highpasses con un corte muy baja frecuencia (o acoplamiento de condensadores, que funcionarán como lowpasses junto con la resistencia de carga). Sólo elija un valor de condensador muy alto para el acoplamiento y asegurarse que el cutt off frecuencia no influyen en nuestra gama de la señal.

Condensadores de acoplamiento son:

  • C3 (parte del paso alto en la entrada)
  • C7 (junto con R7 un LP con una frecuencia de corte muy bajo

Todas las referencias de tierra en el medio tienen que estar conectado a la tierra virtual con 1/2 * tensión de alimentación. Ahora el LM358 es impulsado con una fuente simétrica, mientras que el LM386 sigue trabajando con su única fuente.

El condensador C8 es otra vez una especie de un capacitor de desacople (trabajando como un LP con la resistencia de entrada de mi receptor AV) para evitar desvíos en la entrada de los receptores debido a la amplificación.

C1 en la entrada de voltaje de suministro de lo opamp filtro simplemente corto circuitos más ruido y no DC las piezas al suelo para evitar derivas de la línea de base u otros efectos secundarios molestos (poco probable con la fuente de batería)
