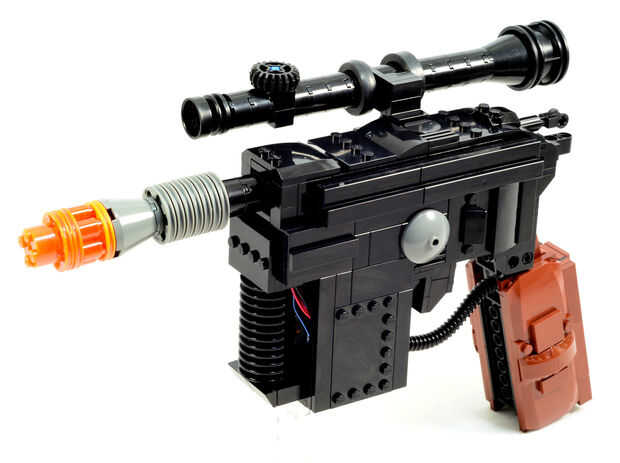

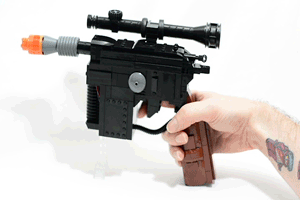

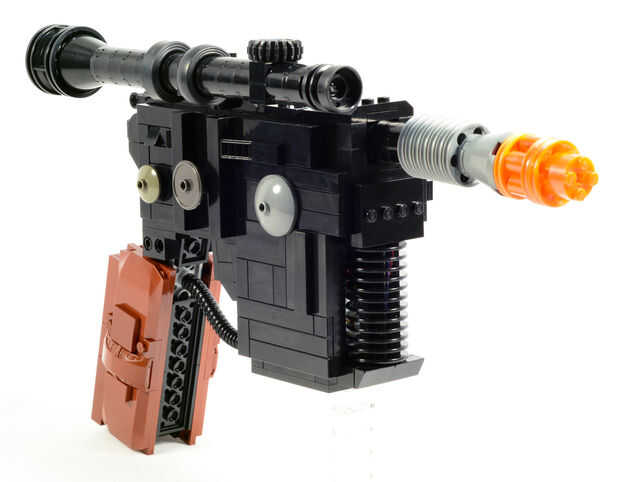

Construido originalmente para el año 2014 de día de Star Wars, les presento a un proyecto que he estado constantemente revisar y fabricación de complementos desde la primavera de 2014, en una forma refinada de cerca del final como veis ahora. Se trata de una réplica tamaño natural de arma icónica de Han Solo a la Star Wars, recreada con ladrillos LEGO y totalmente manipulado iluminar y reproducir efectos de sonido con disparado! Este modelo en particular, un prototipo con electrónica de crudo--puede parecer áspero alrededor de los bordes, y utiliza incluso un montón de improvisados jury-rigging en su funcionalidad, basado en lo que piezas de LEGO y la electrónica tenía disponible. Este proyecto fue un reto para decir lo menos, y tenía más de mal funcionamiento electrónico que puede sacudir un palillo en! Me encontré con varios problemas con el código de Arduino, los problemas con los experimentos de piezas de tablero, cableado del circuito y por supuesto diseño de la parte física de LEGO sí mismo. En la fabricación de esta creación, me he enseñado yo como programar con Arduino, así como yo he mejorado mi electrónica inteligente para que posteriores modelos LEGO electrónicos mío será más sofisticados. Considerar este proyecto para ser una guía de instrucción para el hombre, con sus elaboradas funciones simplificadas. En lugar de ser necesariamente una guía paso a paso pie de la letra, esto es más de una crónica para mi prototipo experimental, para que puedan ver mi trabajo, hacer comentarios sobre mi diseño e incluso hacer tus propios cambios si lo desea intentar construyen tu mismo.
En este tutorial, te voy a mostrar exactamente cómo construir el marco de LEGO, donde obtener las piezas, cómo programar las funciones de sonido/LED, cómo improvisando los componentes electrónicos y finalmente señalar algunas importantes notas que implican el diseño y la ingeniería. Le animo a hacer sus propias mejoras en su caso, como en, si usted tiene alguna solución mejor para la ingeniería y los ascetas, así como para las funciones electrónicas--no dude en apartarse de mi diseño. Aunque se trata de una construcción elaborada desde el punto de vista LEGO, para la parte electrónica voy a ilustrar en términos muy básicos para principiantes, para que cualquier persona puede replicar la electrónica y programar la codificación con facilidad.

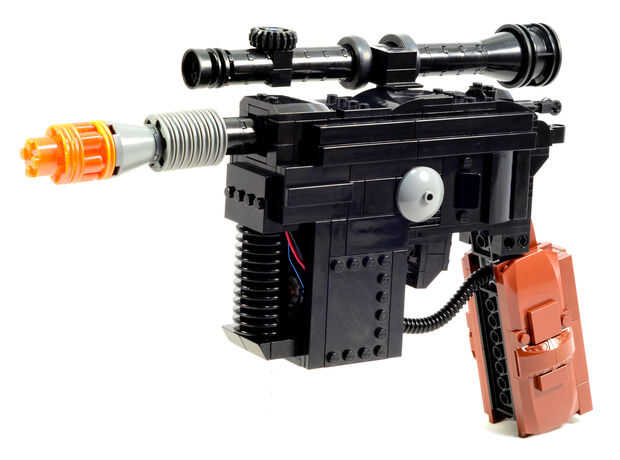

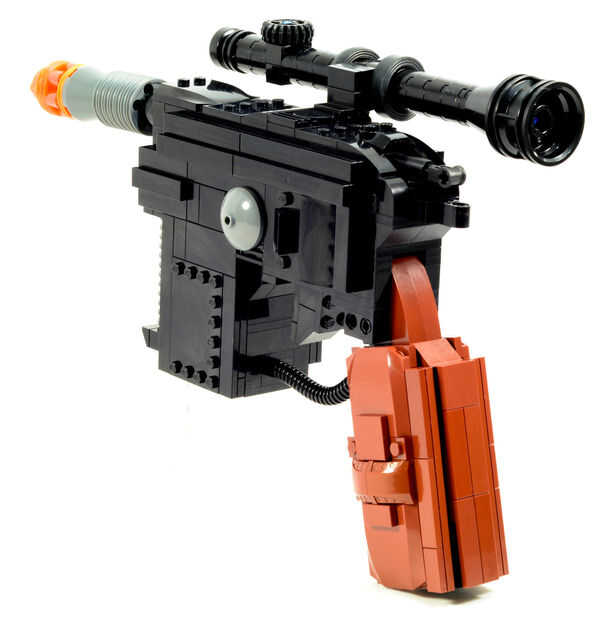

Lo que se ve actualmente es la versión MK. II de diseño. El Mk. I edición de lo LEGO DL-44 blaster fue construido por mí en abril de 2014 y utiliza un sistema de electrónica y sonido muy crudo e ineficiente que fue una bofetada juntos de piezas de Radio Shack hackeadas y fue más o menos prisa para 2014 de día de Star Wars. No promover el proyecto en internet, como que me iba a esperar hasta que pudiera readaptarse el proyecto con un circuito personalizado y el diseño más eficiente. Dicho esto, este es el segundo borrador del proyecto de blaster, que utiliza su propio chip de circuitos personalizados y programación Arduino.
Para empezar:
- Como todos mis tutoriales LEGO, este es no un proyecto fácil ni barato construir para el artesano LEGO novato. De hecho, si usted tiene una habilidad de principiante o intermedio para hacer proyectos LEGO, no recomendaría intentar esto.
- La parte electrónica es bastante complicada, pero lo pone más fácil una vez que sabes lo que estás haciendo. Esto por supuesto requiere de expertos en soldadura ya mencionado. Mis conocimientos de electrónica es intermedia, por lo tanto, este proyecto fue un aprendizaje enorme donde corrí en múltiples fallos y tuvo que solucionar problemas constantemente para medir lo que necesita reparación.
- La parte electrónica también requiere programación con Arduino, que significa que debe tener una unidad funcional de Arduino junto con el software actual, así como por supuesto conocimiento de cómo subir código.
- Este proyecto está disponible para apoyo en las Ideas de LEGO. Se trata de un prototipo de un producto quisiera ver vendido en tiendas, por lo tanto, si/cuando recogido por LEGO Group a través de mi entrada de Ideas, un modelo fabricado en serie será optimizada, más exacto de película y contendría una pequeña caja de sonido/luz independiente en lugar de mi hacking electrónico elaborado. Por favor tenga esto en cuenta, como estoy seguro que se ha destinado a ser al menos una persona que te lea esto y dicen, "¿por qué LEGO lanzaría un juguete que requiere niños soldar y programar microchips!?"
- La construcción de LEGO de este modelo está provista de LEGO Digital Designer, un programa gratuito de CAD 3D de LEGO Group. LDD es muy fácil de usar y orientado a usuarios más jóvenes (e.g. la edad demográfica de 6-12), que significa muchos elaborados métodos poco ortodoxos LEGO construcción de uso frecuente por los fans adultos (AFOL) como yo son a menudo veces inhabilitados--así ciertos puntos del diseño de la pistola pueden existir en la vida real pero no se reflejaban en el modelo virtual 3D. En la vida real, puede colocar algunas de las piezas en las áreas donde no está para (como un azulejo lateral de inclinación y desplazamiento entre dos vigas paralelos de LEGO), pero la sencilla interfaz de usuario de LDD desactiva esto. En la vida real, puede caber una técnica del perno prisionero dentro de un LEGO 1 x 1 cilindro (como en la punta naranja del cañón), pero LDD tiene este desactivado, por lo tanto, en mi diseño en 3D, la punta naranja del cañón tiene la mayor parte de sus pedazos inconexos. También verá dos neumáticos de goma al azar, que en realidad se suponen que alrededor de la circunferencia del alcance de la pistola. En realidad, se deslizan las ruedas alrededor de un ladrillo de 2 x 2 redondo, pero LDD tiene esta desactivado también. LDD es también infame para la generación de pasos fuera de orden a veces, a veces al azar a ver pasos y piezas aparecen antes de que se harían normalmente en la creación física cuando viendo el edificio guía de modo. Verás más información sobre esto en el tutorial.
