Paso 5: Montaje del lateral del pórtico
1 x pórtico lateral izquierda
1 x pórtico lateral derecho
modificado de 8 x 5/16" arandelas

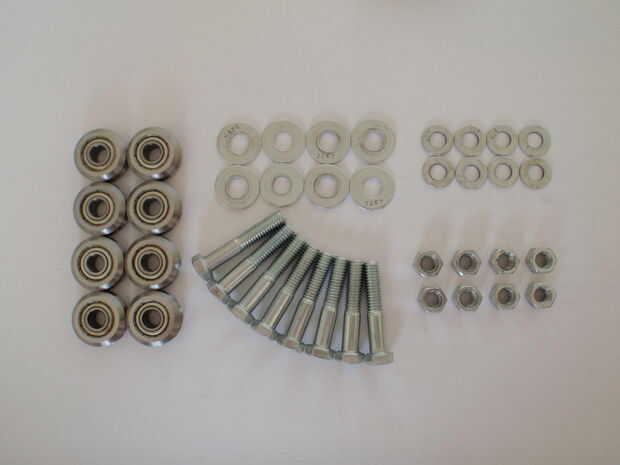

Hardware necesario:
rodamientos de ranura en V 8 x 3/8
8 x 3/8" arandelas
tuerca 8 x 3/8"
perno hexagonal 3/8 "x 2"
4 x 8mm rodamientos de skate
4 x 5/16 "x 1 ¼" hexagonal
4 x 5/16" arandela
Arandela 8 x ¼"
4 x 5/16" tuerca
2 x ¼" Cruz tuerca
2 x ¼ "x 1 ½" hexagonal
Para construir el pórtico vamos a empezar con los laterales que corren a lo largo de los rieles Y. En este paso vamos a ver cómo lo son los rodamientos de ranura en v y lo fácil que hacen el proceso de montaje.

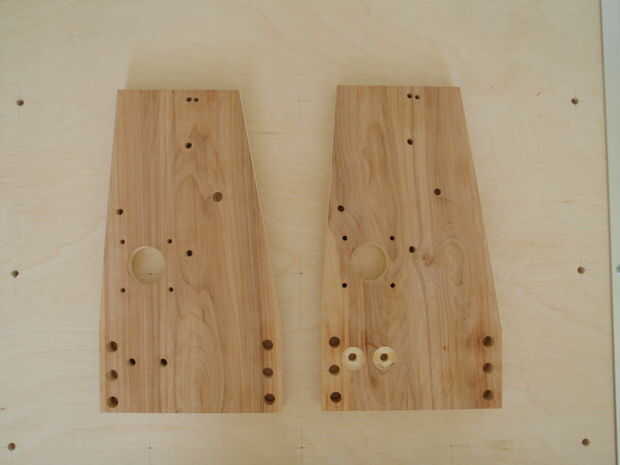

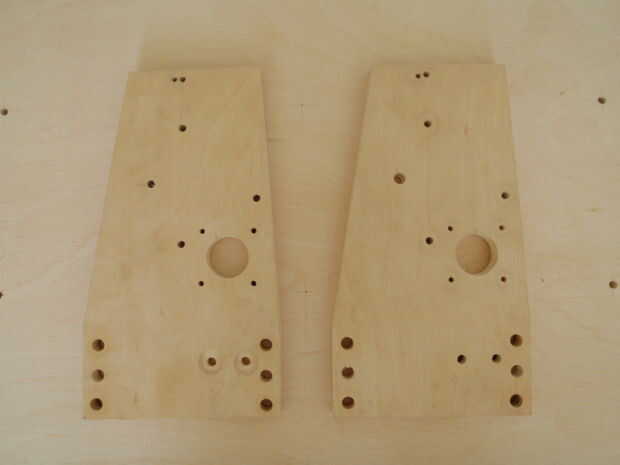

Los lados del pórtico son similares pero con diferencias entre izquierda y derecha para el cojinete rodillo contador agujerea y agujerea el contador de interruptor de límite. Los taladros de contador de interruptor de límite están en el exterior de los extremos cuando se instala y el rodillo contador teniendo alesajes están en el interior. Las características de montaje del motor de pasos se repiten en ambos lados para que el paso a paso es reversible si desea instalarlo en el otro lado por cualquier razón.

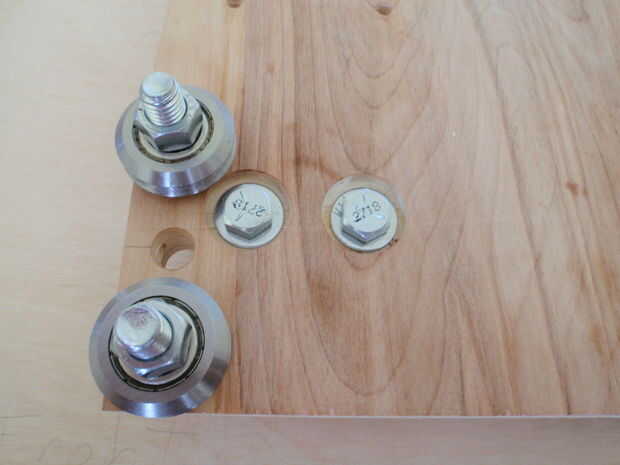

5.1 los rodamientos 3/8" V-groove se instalan mediante el hardware que se muestra en la foto #3 con la arandela de 3/8" en el exterior y una arandela de 5/16 modificado "en el interior. Una arandela de 5/16 modificado "es una 5/16" arandela aburre a un identificador de 3/8". Esto se hace porque una arandela de 3/8 regular "rozará contra las razas internas y externas del cojinete pero el OD de la arandela de 5/16" es tal que sólo la raza interna es compatible que permite el rodamiento de giro. Apriete los cojinetes superior pero mantener la parte inferior los suelto por ahora. Los tornillos deben ser apretados que los rodamientos no pasar debajo de una cantidad razonable de fuerza, pero no apriete para arriba firmemente que las arandelas de aplastar la madera debajo de ellos. Las consecuencias de esto están descritas en Nota 2 más adelante.

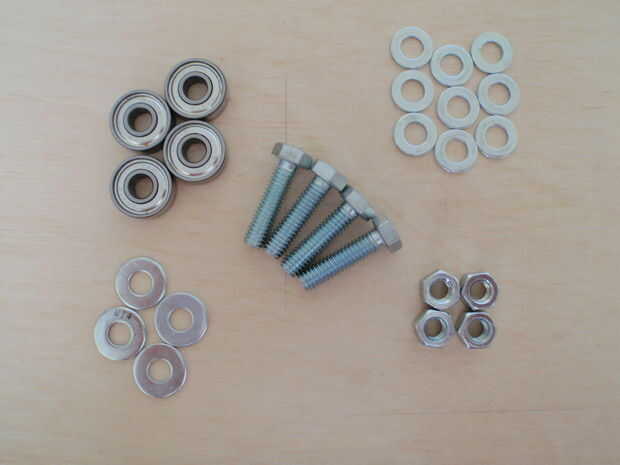

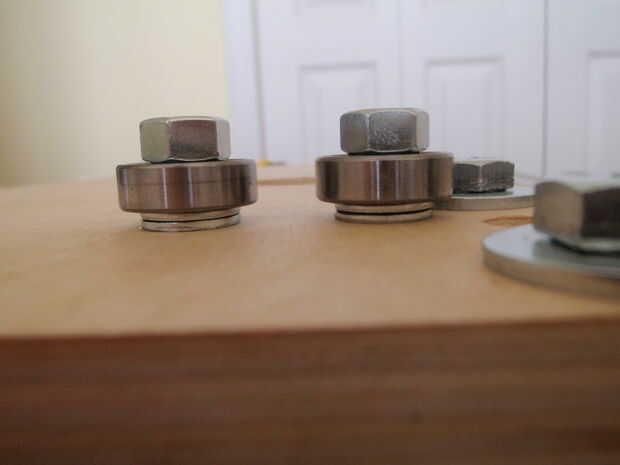

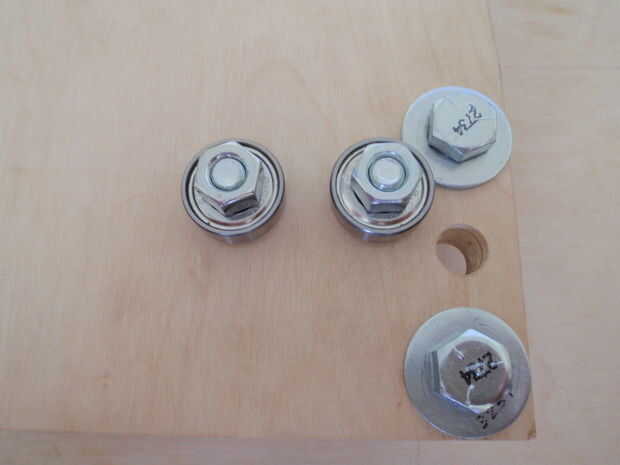

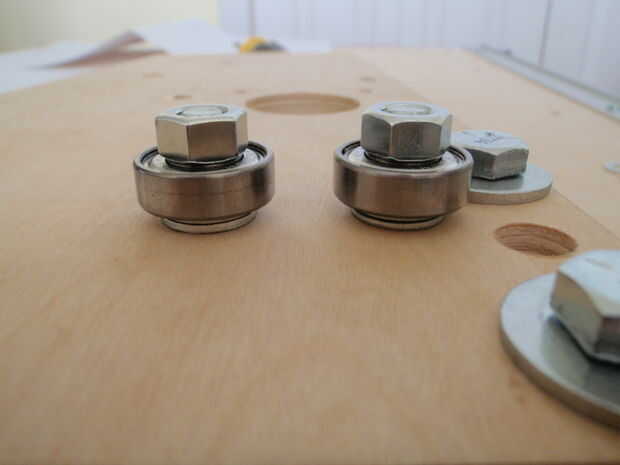

5.2 instalar procede el 8mm rodamientos de polea para la correa de distribución. Éstos tienen una arandela de 5/16" en el interior en el escariado y dos ¼" las arandelas en el exterior para proporcionar el necesario enfrentamiento. ¼" las arandelas se utilizan para la misma razón que las arandelas de 5/16" modificado para los rodamientos de ranura en v. Fotos #4,5,6,7 muestra la configuración.

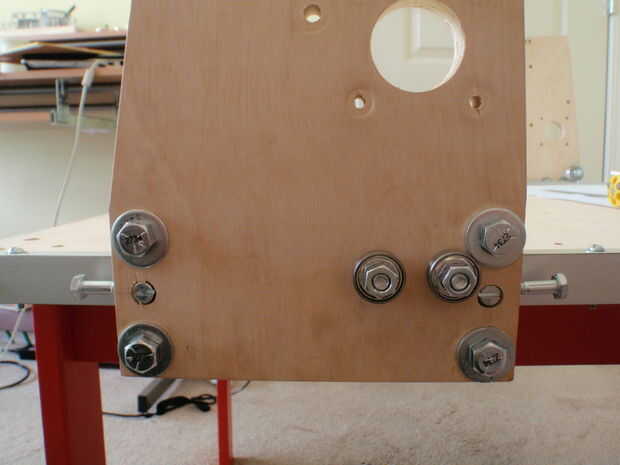

5.3 los rodamientos de ranura en v ahora pueden apretarse contra los rieles. Empezar por los cojinetes de deslizamiento sobre los rieles (Foto #9), que siguió la nota en el paso 4.4 y mantuvo a raya de poner sobre los soportes de la correa, si no, Quite uno por cada lado para obtener los cojinetes sobre los rieles. Los cojinetes principales están apretados ya tan sólo la atención requiere cuatro abajo. No tengo ninguna foto de este paso, ya que requiere ambas manos para hacer. Para cada conjunto de rodamientos superior e inferior, apriete los rodamientos junto con sus dedos mientras aprieta el perno. Envuelve los rodamientos en una toalla como usted querrá les aprete tan firmemente como sea posible pero se algo bordes afilados de los. Una vez haya completado este paso para ambos cojinetes por cada lado debe ser capaz agarrar el lado del pórtico y tuerza todos los sentidos sin ningún juego sensible (sujeción del riel al probar esto como debe todavía ser flojo; vamos a llegar a endurecer al final de este paso).
Nota 1:
Hasta este punto todo debería haber ido juntos sin problemas siempre y cuando los agujeros han sido taladrados dentro de 1/16" de sus posiciones indicados que deben ser capaz de hacer incluso con herramientas de mano (su sido diseñado para ser perdonando como eso).
Existe la posibilidad de que usted no será capaz de obtener suficiente separación entre los rodamientos para conseguirlos en el aluminio plano si los orificios no han situado dentro de la tolerancia especificada. Si esto sucede, vuelva a apretar los cojinetes superiores haciéndolos sentarse lo más alta en los agujeros como sea posible y vuelva a intentar la Asamblea. Si esto todavía no resuelve el problema de los agujeros inferiores tendrá que volver a aburrir a un tamaño más grande. Estos agujeros no han recibido la misma cantidad de meneo habitación como los otros para mantener a tanto material como sea posible bajo las arandelas para evitar el aplastamiento.
Nota 2:
No he mencionado alineando el lado del pórtico a la vertical durante esta etapa (cuando digo me refiero a cuando se mira desde el lado vertical. Con los cojinetes apretados alrededor de la barandilla del lado del pórtico se alineará automáticamente ser vertical a la base cuando se mira desde el frente. Si no es así, el culpable más probable sería una lavadora que ha aplastado la madera contrachapada alrededor de apretar demasiado el tornillo. Si esto ha ocurrido que se debe rehacer el lado del pórtico como cierre imposible conseguir todos los rodamientos en el mismo plano). Si se perforan los agujeros del cojinete superior alineados entre sí y los pernos se colocan en la misma cara (superior o inferior del agujero) el lado del pórtico se sentará en un grado o dos de la vertical. Cualquier desalineación (angular y de altura por encima de la base) se toman en la conexión de la parte de pórtico con el conjunto del pórtico. Con esta flexibilidad en el diseño más adelante le permite concentrarse en conseguir un par de cojinetes apretados alrededor de la barandilla en un momento en lugar de preocuparse acerca de varias cosas a la vez.

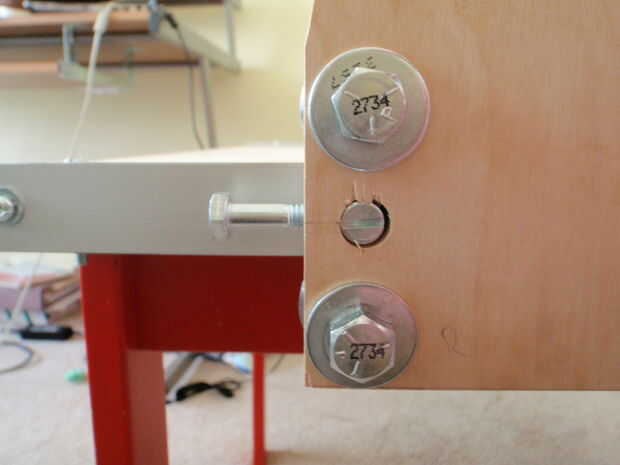

5.4 el último elemento para los lados del pórtico son el interruptor "topes de límite" que disparan los interruptores de límite. Se muestra en fotos #10 y 11 sólo van del lado de los interruptores de límite en y pueden modificarse en longitud mediante el uso de una diversa longitud de perno de cabeza hexagonal. Apriete estos a mano hasta que el extremo del perno de tope hacia fuera en la madera contrachapada empujando contra la tuerca de Cruz. No use una llave en estos como más fácilmente puede apretar y aplastar la madera. Los soportes de la correa pueden finalmente instalarse según paso 4.4 para ir adelante y ponen en ahora.
