Hacer su propio CNC DIY (16 / 24 paso)

Paso 16: espuma

Tablero de la espuma (aislamiento rígido poliestireno extruido) es el material perfecto de prototipos para el CNC. Altas tasas de alimentación y profundidades de corte agresivo pueden utilizarse partes prototipo mecanizado rápido y $ 20 para un 2' x 9' x 1" Junta puede permitirse cometer errores sin herir su billetera.

Brocas de corte con múltiples estriadas de alta velocidad (similar a este uno) funciona mejor que doble brocas estriadas. Cuando utilice herramientas afiladas al final puede ser muy bueno (como



hecho en mi primera máquina). Usando la broca de corte en materiales duros hace que perder su borde y dejará un acabado difuso sobre la espuma. La lección aquí es segregar las brocas de corte basadas en el material que conducen a mi edificio el portabarrenas en el paso 18.

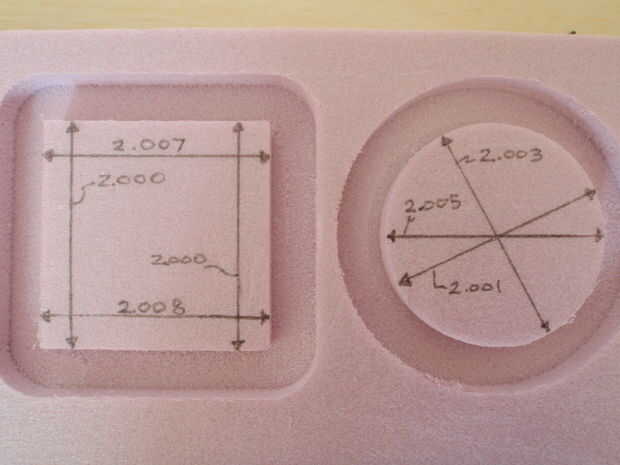

Lo primero que me gustaria hacer el mecanizado de un material nuevo o después de hacer ajuste a la máquina es para cortar formas de calibración para ver qué tan bien está funcionando la máquina. Un 2" cuadrado y el círculo se muestran en la foto #1 con las dimensiones indicadas como medida utilizando un par de pinzas digitales. Antes de cortar estos hacen un estrecho corte en el material y medir el ancho de la ranura. Una 1/8" bit no corta un perfecto 0.125" porque la broca de corte no es probable que sea exactamente 1/8" y habrá algún descentramiento del eje. Porque hay muy poca fuerza en la herramienta al cortar la espuma esta prueba muestra el funcionamiento del tren de la impulsión y no la rigidez de la máquina. Al tomar las medidas que tenga en cuenta que la máquina tiene una resolución de 0,004" que es más pequeño que el error de mi barato par de pinzas digitales. Para buscar en estas formas son las siguientes:

-el cuadrado es un cuadrado y no un rectángulo. Si un lado es más corto que 2" muestra que el eje correspondiente es perder pasos/deslizamiento.
-El círculo tiene un diámetro constante cuando se mide en diferentes ángulos. Si esto no comprueba hacia fuera los bordes de la Plaza eran correcto demuestra que los ejes X e Y no son cuadrados y la plaza era realmente un paralelogramo.

Con una resolución máxima de 0,004" en los ejes X e Y estaba más que feliz con los resultados.

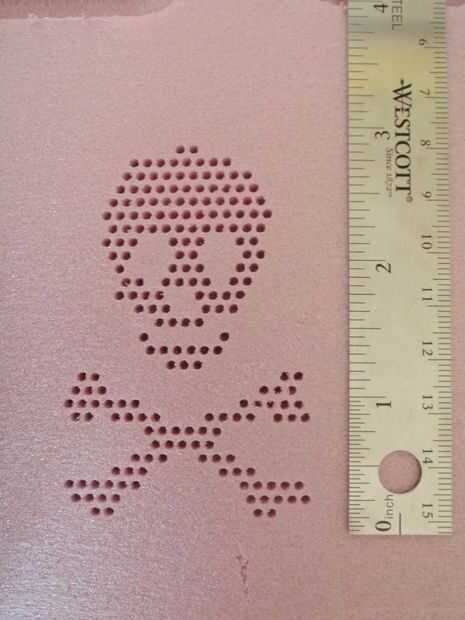

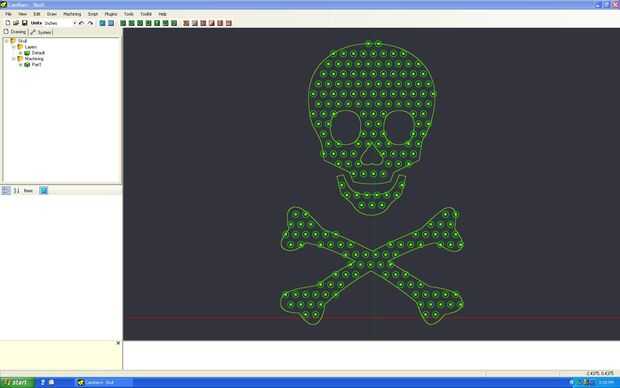

A continuación hice el CamBam broca de perforación tutorial usando un 1/16".

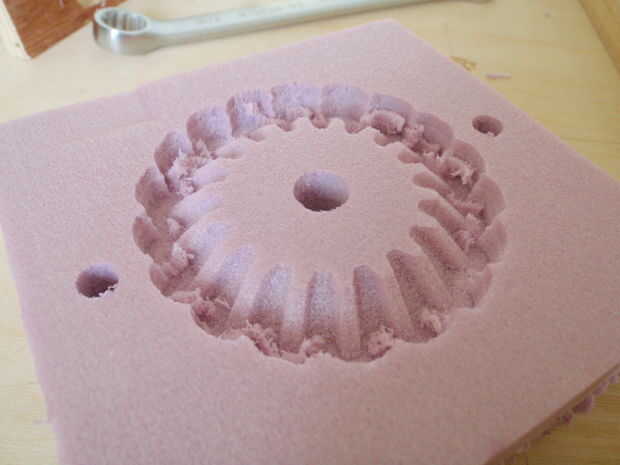

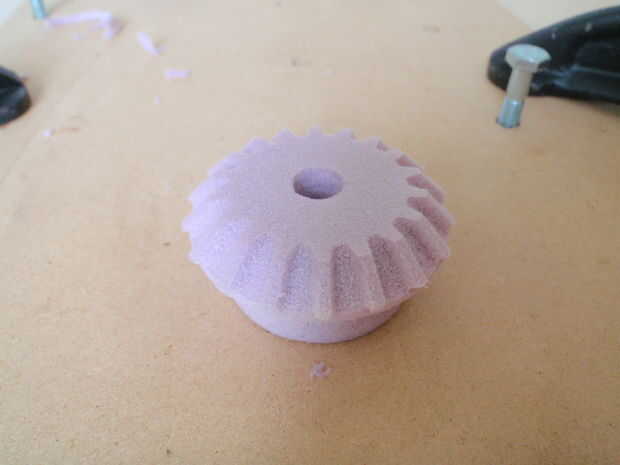

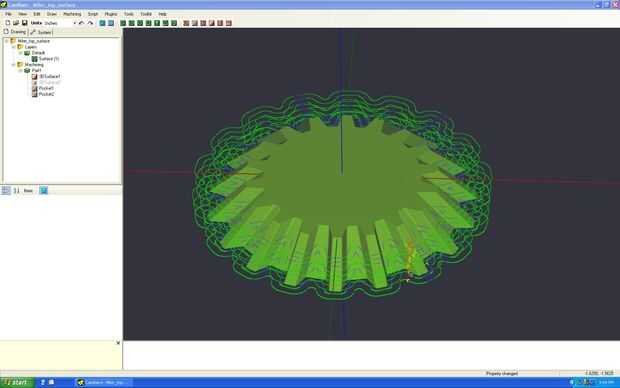

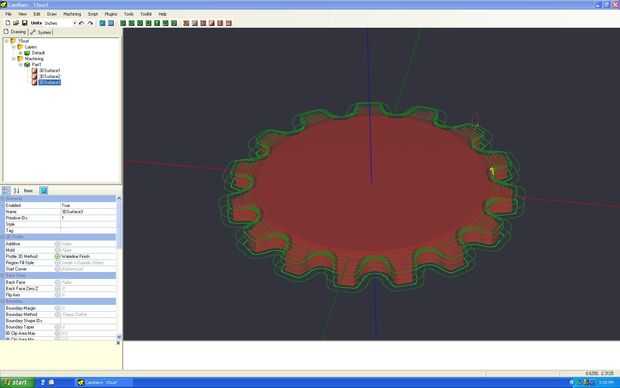

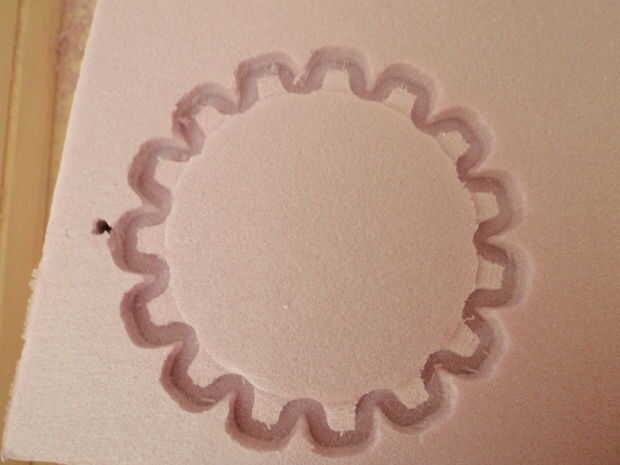

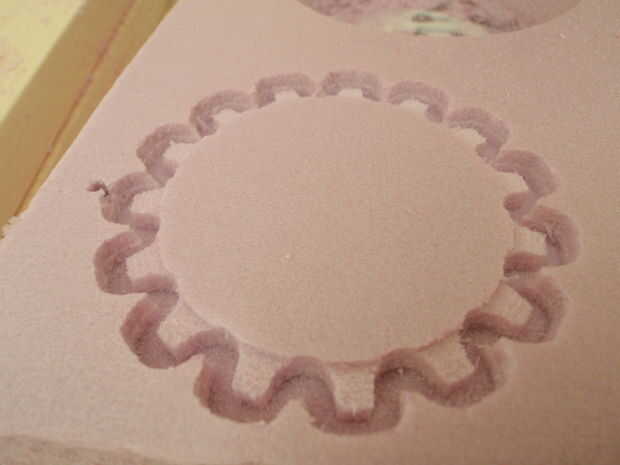

Testing 3D shapes I cut a miter gear and a sprocket using CAD files downloaded from sdp-si.com. Se adjuntan archivos CamBam para todas las partes.
