Hacer su propio CNC DIY (12 / 24 paso)

Paso 12: Asamblea de eje de Z

Fabricado componentes necesarios:
2 piezas de contra tuerca de reacción

Hardware necesario:

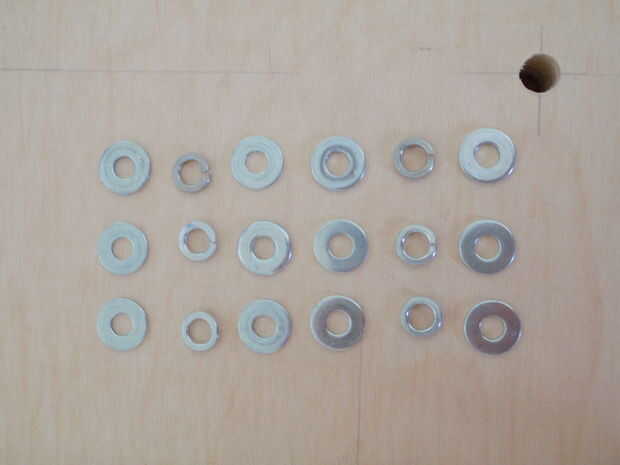

12 x Arandela #8
6 x tuerca de resorte #8

Las Asambleas de carro y patín son completas y necesitan ser instalado y ajustado para el pórtico.

12.1 Inicio apretando los rodamientos de ranura en V en el carro alrededor de los rieles de X. El carro debe ser como la plaza a la base como sea posible pero puede ser un grado o dos hacia fuera. Todos los rodamientos de cuatro deben estar en ejecución en los rieles para que el carro se desliza suavemente sin ningún juego.

12.2 poner dos arandelas planas y una arandela en cada uno de los 4" tornillos atados carro con la arandela de resorte entre los planos. Uno Deslice los pernos de la mitad de la tuerca anti-backlash en 4"

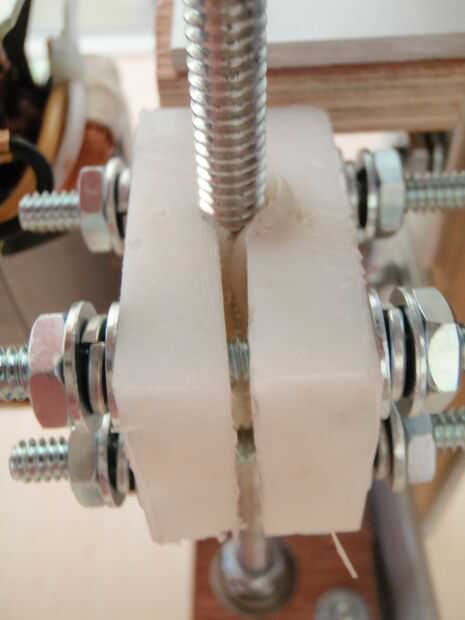

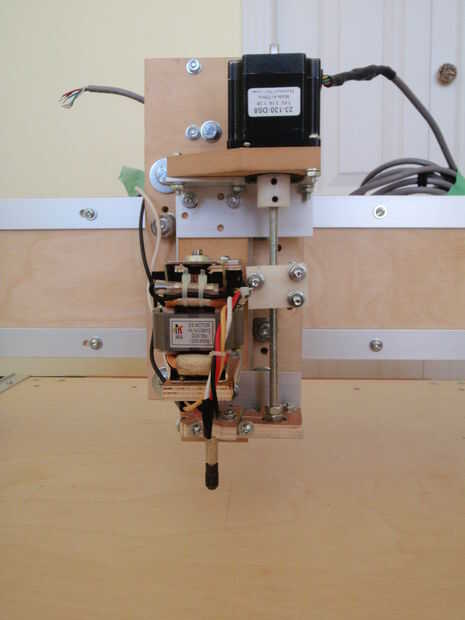

12.3 Deslice el patín entre los rodamientos de ranura en V de 3/16". Poner la otra mitad de la tuerca anti-backlash, dos arandelas planas, una arandela y una tuerca en los pernos de 4". Mantener la tuerca del anti-contragolpe de la varilla roscada como en la foto #5.

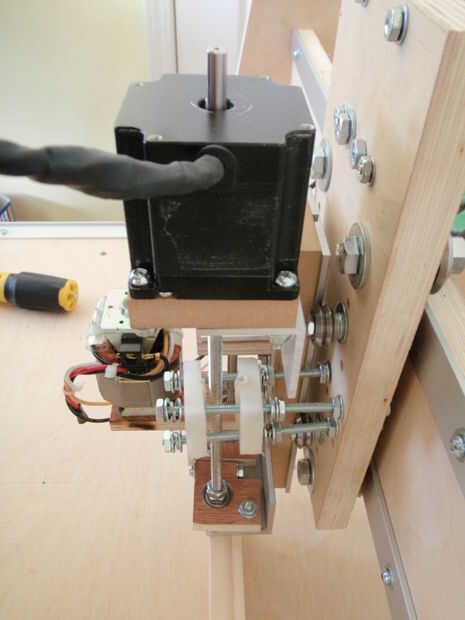

12.4 el husillo debe ser cuadrado en la parte inferior del eje de pedalier. Coloque el soporte en algo paralelo a la base, utilicé una pieza de 1 x 3 (foto #4), para apoyar el patín y mantener cuadrada para la base. Con el patín apoyado, aprete los rodamientos de ranura en v en los rieles Z y apriete manteniendo la Plaza del patín a la base. Se necesitará una llave plana para sujetar las tuercas en la parte trasera del carro. La llave de husillo de mi herramienta giratoria es 3/16" y fue justo lo suficiente para llegar a las tuercas. No apriete demasiado los pernos o se aplastará la madera contrachapada y será imposible tener el eje funcione sin juego.

12.5 con el eje z sin problemas es hora de formar la tuerca anti-backlash. La tuerca ha demostrado preformada como hice este paso la primera vez que montado en la máquina. La tuerca se hace de HDPE reciclado como el acoplamiento. El HDPE es un material ideal para esta parte ya que forma perfectamente alrededor de la varilla no que juego y tiene un bajo coeficiente de fricción por lo que el motor puede girar.  Para formar la tuerca en la varilla roscada utilice un lápiz o el equivalente (utilicé este estilo) para calentar la varilla hacia la llama de la varilla justo debajo de la tuerca. Cuando la varilla se calienta para arriba, presione las dos mitades juntas teniendo cuidado de no tocar el metal caliente. Mantener la tuerca en su lugar por un par de minutos para permitir que el plástico se enfríe. Si la mueves lejos antes de se haya solidificado alrededor de los hilos que se tire como queso mozzarella derretido y no tendrán un contorno nítido de las roscas. Para proteger la máquina cubrí las áreas cercanas con papel de estaño para Ebringer el calor de cualquier movimiento de callejero con la antorcha. He probado a ángulo de la antorcha lejos de cualquier parte detrás de la barra pero logró coger el extremo de la placa del motor del huso dejándolo un poco chamuscada (Foto 8).

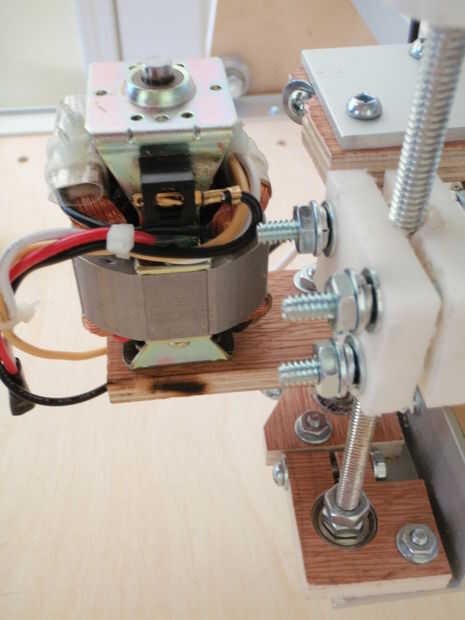

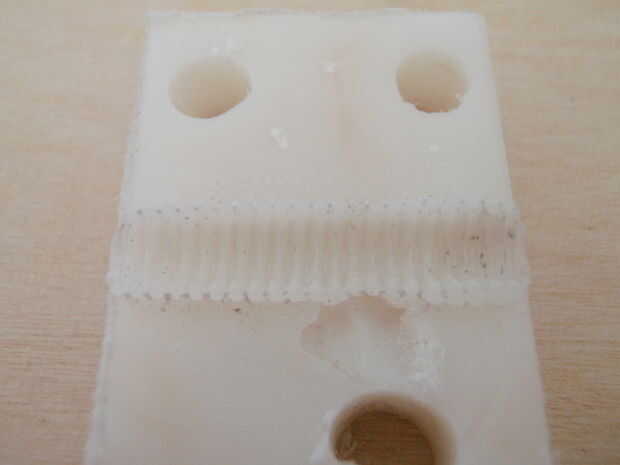

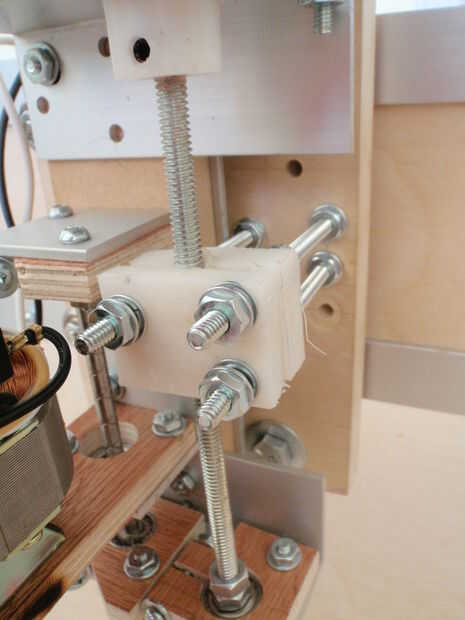

12.6 Apriete las tuercas en ambos lados de la tuerca anti-backlash para que las arandelas de resorte presiona la tuerca en la varilla roscada (fotos #6,7). Jugar con cuánta fuerza es necesaria para fijar el eje en su lugar pero no demasiado para enlazar el eje. Puede quitar el apoyo bajo el trineo y la máquina apoyará (Foto # 9).
