Hacer su propio CNC DIY (9 / 24 paso)

Paso 9: Montaje de husillo

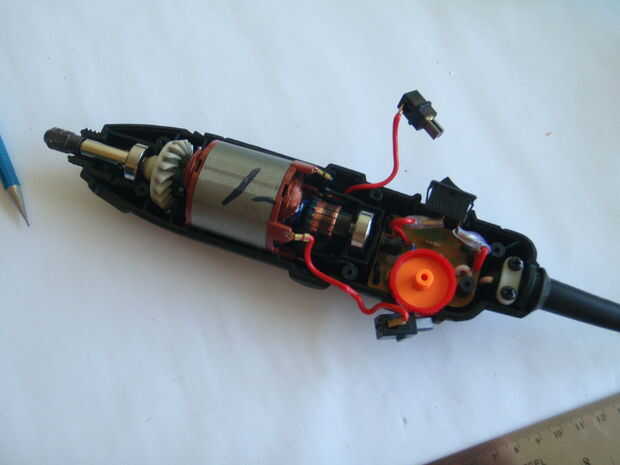

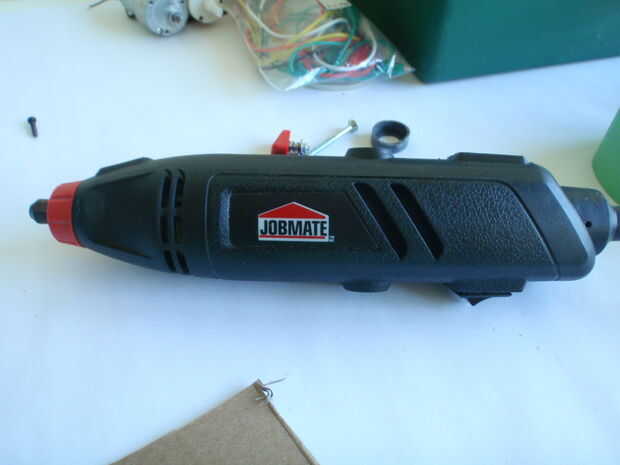

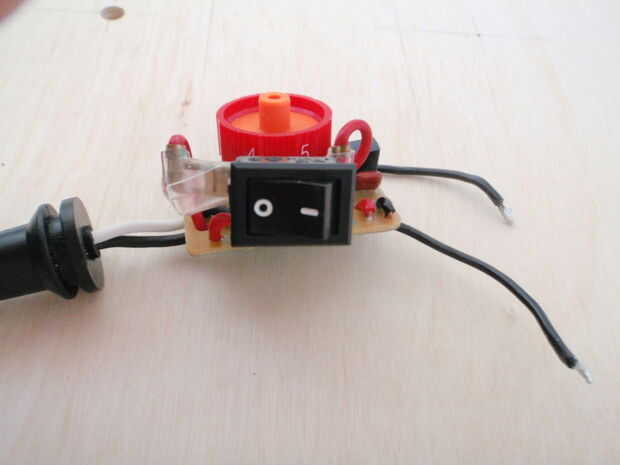

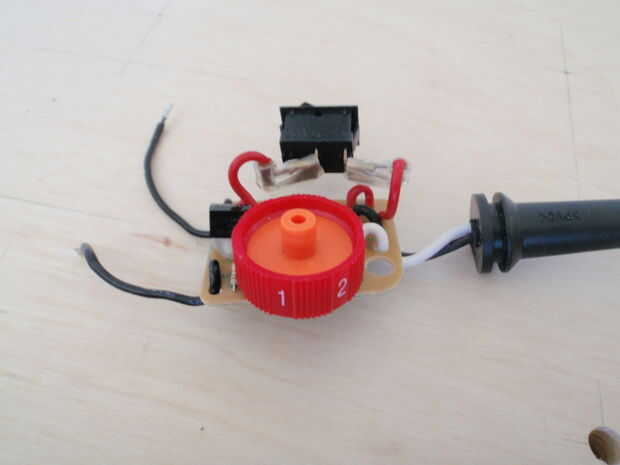

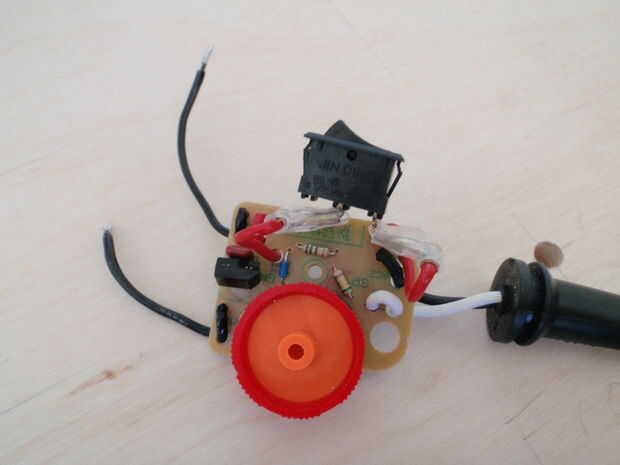

Mi huso personalizado hace de CA motor extraído de un antiguo cabezal aspirador y partes de una herramienta giratoria. La herramienta de donantes fue el más barato pudo encontrar y fue recogido por $10 en venta (fotos # 1, 2).  Apertura hacia arriba (Foto #3) puede ver todos los bits que estamos después de: el eje con eje, rodamientos y collar y un circuito de control de velocidad buena en su propio tablero. Las partes no utilizadas son la caja de plástico, los cepillos y los devanados de campo.

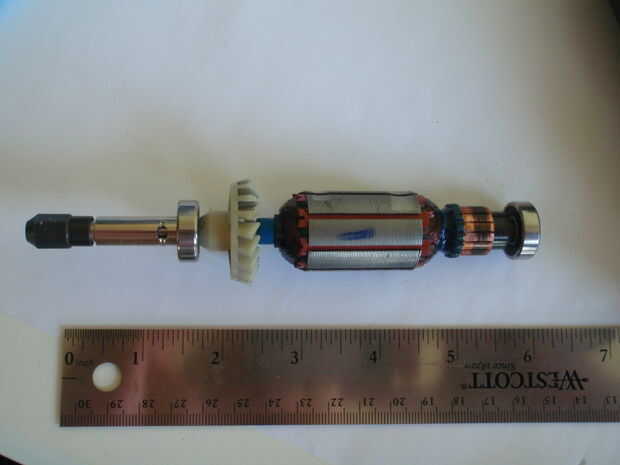

El conjunto del eje tiene el conmutador, núcleo laminado del rotor y ventilador todo construido sobre el eje (foto #4). El ventilador y el conmutador de plástico salió fácilmente utilizando otra herramienta giratoria con un disco de corte, pero el núcleo del rotor era significativamente más difícil. Las alternadas capas de láminas de hierro y barniz eran a prueba de bomba y quemé a través de discos de corte cinco sin hacer más que rasguños en la superficie. Utilizando un martillo y cincel logré chip en las láminas de hierro capa por capa y todo lo de (Foto # 8) tiene. No utiliza un buen cincel para este trabajo, la mina tenía grandes trozos extraídos de la vanguardia cuando se hizo necesario moler significativos para obtener un nuevo borde.
