Paso 10: Trineo Asamblea Pt 1/2

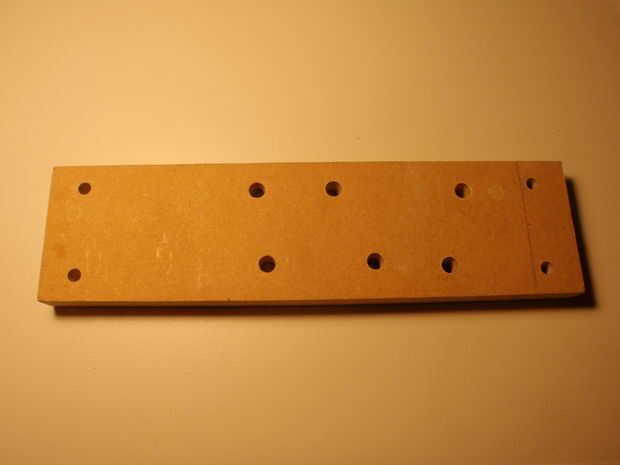

Patín de 1 x

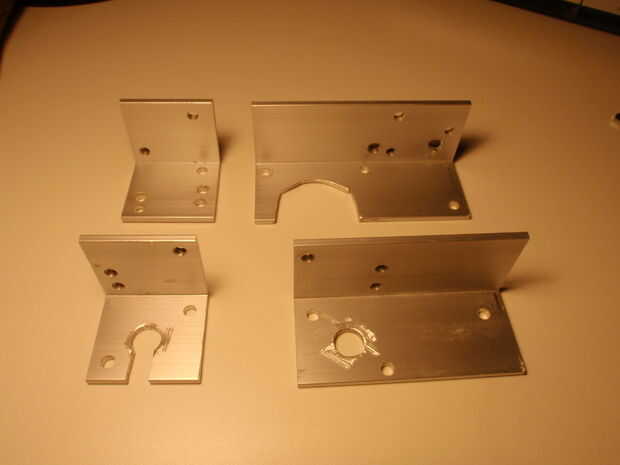

1 x soporte de eje inferior
1 x soporte del motor del huso
1 x soporte de eje superior
1 x soporte motor paso a paso

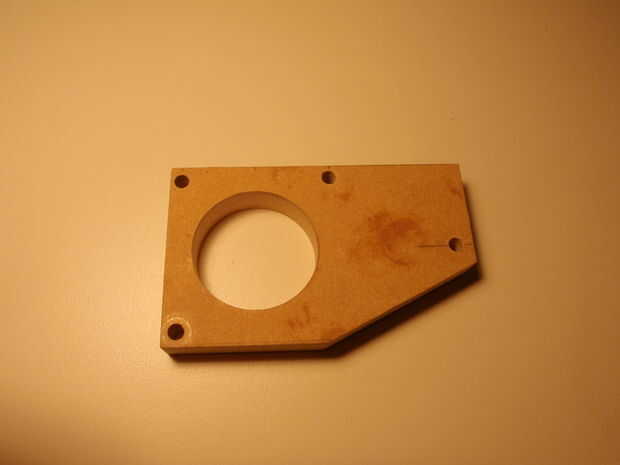

1 x placa de motor paso a paso

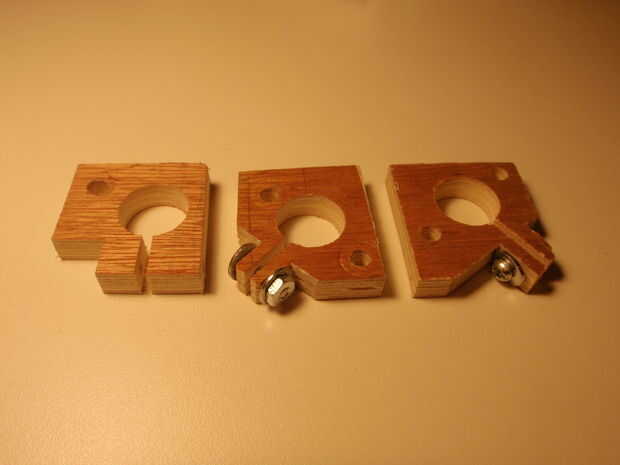

3 x abrazadera del cojinete
1 x placa del motor del huso
1 x eje
2 x carriles eje z
Llenador del cuerpo de auto
1 x del eje de acoplamiento
1 x varilla de maniobra eje z
Hardware necesario:
1 x motor paso a paso
13 x 8-32 x 1 "tornillo de máquina
1 x 8-32 x 1 1/4 "tornillo de máquina
tuerca 20 x 8-32
29 x Arandela #8
6 x 8-32 x 3/4" tornillo de la máquina
2 x 6-32 x 1/2" tornillo de la máquina
2 x 6-32 tuerca
venda de elástico de 1 x
1 x Motor del huso
2 x tornillos
1 x 1/4" skate ID teniendo
2 x 1/4" tuerca

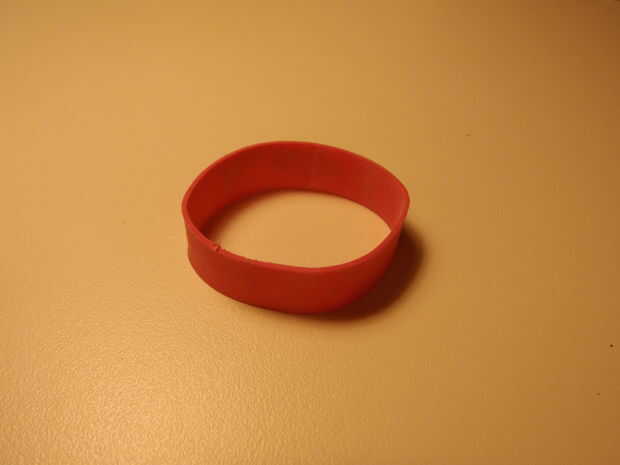

El trineo y la medida del eje de la construcción tiene mucho que por lo que he roto hacia fuera en dos partes. Primera parte con la cubierta de los componentes y parte dos cubre haciendo poleas, marcha y haciendo un acoplamiento de eje. Todas las fotos muestran el motor y eje con poleas de llenador del cuerpo del auto. Esto era de la primera Asamblea de la máquina y no se han realizado en esta etapa. Se hacen en la primera parte del paso 11. Era difícil encontrar una pequeña correa plana del tamaño adecuado para manejar el huso. Las tiendas locales no tenían nada sutable y yo no quería ir a la molestia y el gasto de comprar uno en línea. He intentado hacer uno de un cinturón más grande por cortar a la longitud y empalmar juntos pero la Unión era demasiado débil. En el supermercado un día me notado los elasticos de alta resistencia alrededor de Ramos de brócoli y pensé que sería el cinturón perfecto. Esto resultó para ser la longitud correcta y y se ha mantenido bien hasta ahora.

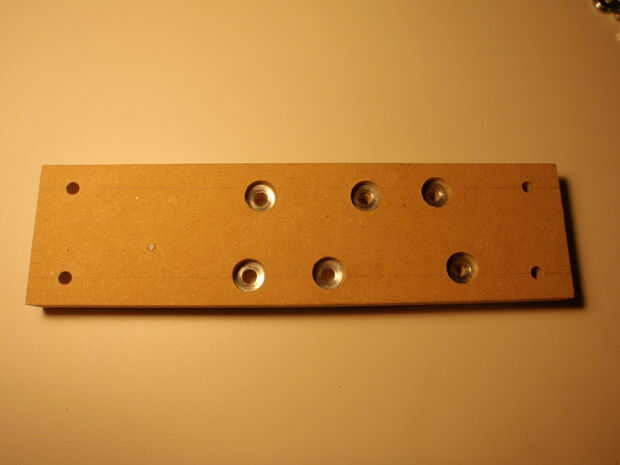

10.1 el trineo y puso #8 arandelas en los taladros de contador en la parte posterior. Foto #8
10.2 Instalación del eje de pedalier con dos 8-32 x 1" tornillos, arandelas y tuercas. Foto #9. Al instalar las escuadras AL, mantenga un borde una distancia fija del borde del trineo para que sean todos paralelos y en línea como se muestra en la foto #14.

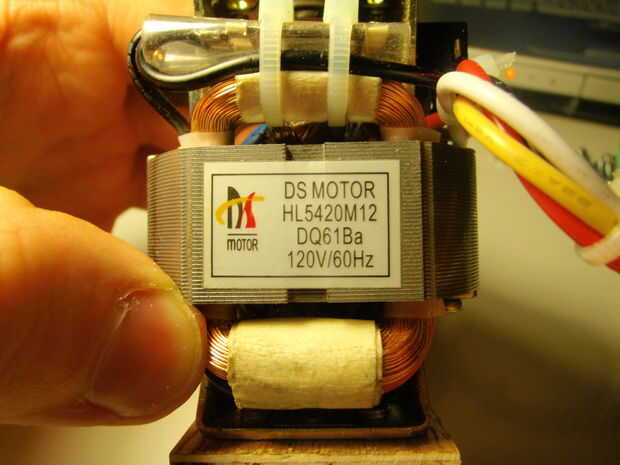

10.3 Conecte el motor a la placa del motor usando los tornillos de montaje que llevó a cabo el motor a la parte de que fue tomado. No tienes la polea en sin embargo, como se muestra en la foto #10. Salvado este motor de un viejo jefe de energía del vacío, pero también han visto la misma unidad en una trituradora de papel nueva. Parecen ser un elemento genérico y cavar un poco uno debe subir.

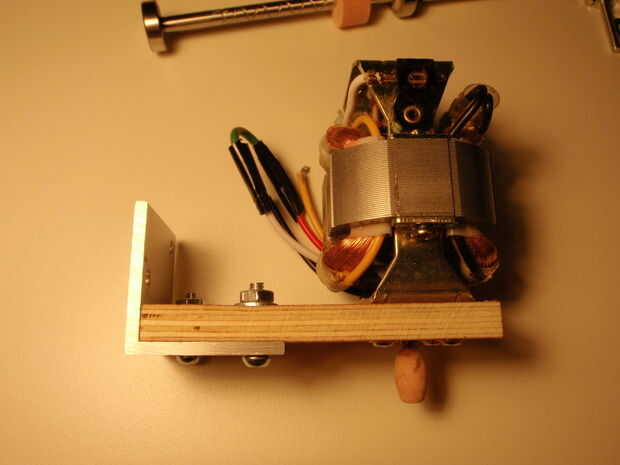

10.4 Fije la placa para el soporte del motor del huso usando dos 8-32 x 3/4" tornillos, arandelas y tuercas. Foto #12

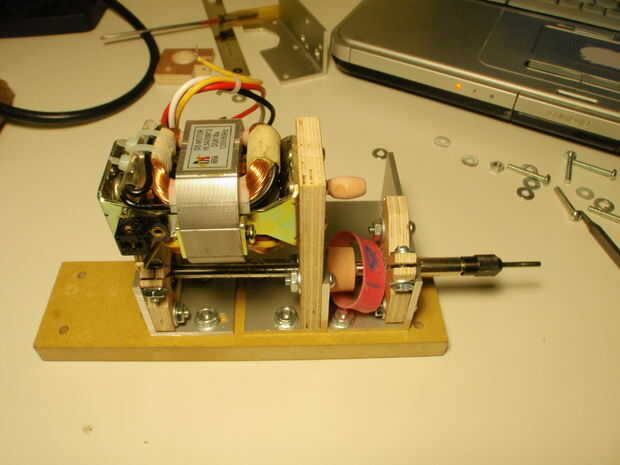

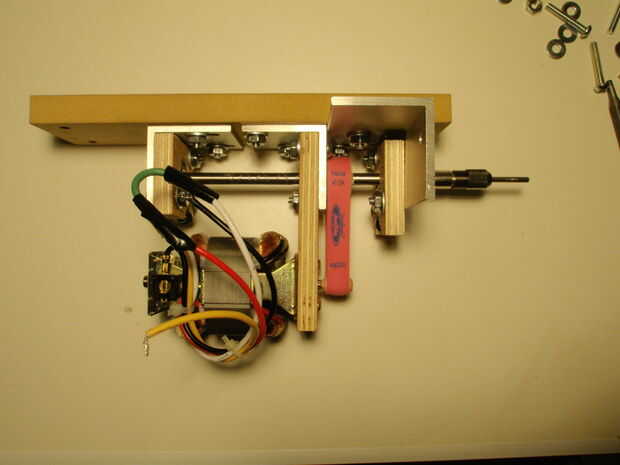

10.4 Fije el soporte del motor para el trineo usando tornillos de máquina 8-32 x 1". El huso, venda de elástico y husillo cojinete pinza tienen que montarse en esta etapa. El acuerdo debería verse como la foto # 13. La abrazadera del cojinete tiene un tornillo 6-32 x 1/2" máquina para asegurar el cojinete con dos #8 arandelas. La abrazadera se une al del eje de pedalier usando dos 8-32 x 1" tornillos, arandelas y tuercas.

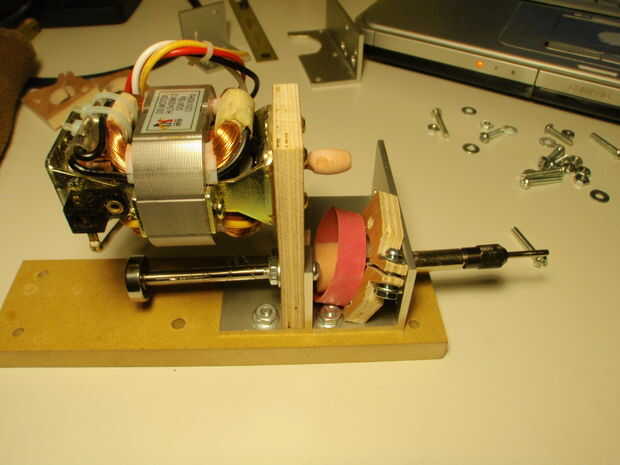

10.5 una la abrazadera de un rodamiento en el soporte superior del eje y fije el soporte al trineo con dos 8-32 x 1" tornillos, arandelas y tuercas. Foto #14.
10.6 Ajuste los tornillos 6-32 en las abrazaderas de cojinete para bloquear el huso en su lugar. Compruebe que el eje del huso paralelo con el borde del patín y la plaza a la cara frontal, ajuste si es necesario.
