DIY prototipo impreso fabricación de placa de circuito (PCB) (2 / 7 paso)

Paso 2: Diseño

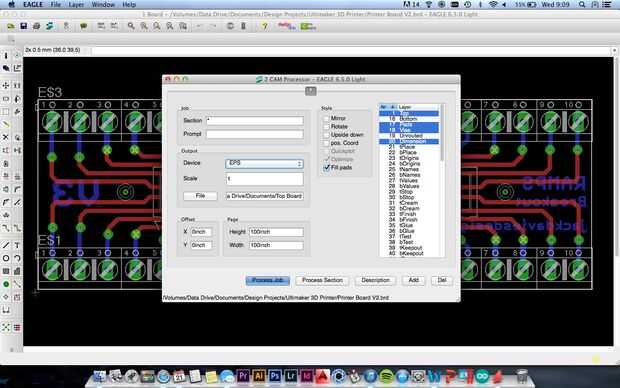

La siguiente etapa del proceso de diseño era convertir los esquemas en un diseño que podría ser transferido al circuito de cobre revestidos con fibra de vidrio. El software me permitió ver que los pernos necesarios para conectarse a cada parte, esto hizo más fácil asegurar que las correctas conexiones eléctricas se están realizando. Siempre intento hacer Junta solo echado a un lado para permitir un flujo de trabajo de fabricación simplificada, sin embargo debido a los interruptores en la parte superior de la Junta y el Arduino en la parte inferior que necesitaba para la soldadura en ambos lados. Yo pude han utilizado SMD tacto interruptores pero ya tenía una carga de a través del orificio que quería usar.
