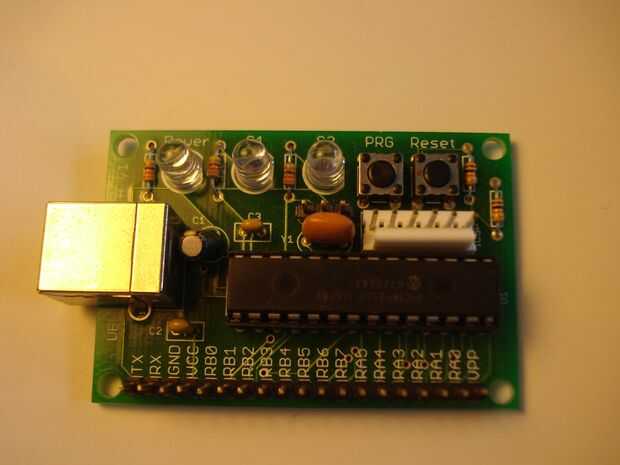

Cerca de la casa es de tipo bit de una nueva idea. ¿Qué significa "cerca de casa"? Allí están llegando a ser cada vez más espacios de hacker (y espacios similares) que dan los fabricantes acceso a la más avanzada y un equipo caro que la mayoría puede permitirse en el país. Este instructable asume que un espacio tan hacker está en las inmediaciones. Y por lo tanto considera más caros equipos pueden estar presentes que en el laboratorio casero habitual. Un espacio tan ahora está investigando una serie de estos métodos y es con la esperanza de reclutar locales experiencia en el desarrollo de técnicas óptimas. Para más información sobre esto consulte la Página Web de AS220 Labs ( http://as220.org/labs/pages/Making%20Printed%20Circuit%20Boards ). Si usted está cerca de Providence RI considere participar en el proyecto. Resultados se publicarán aquí. Esperamos otros espacios hacker también centros para fab de tablero.
Este instructable dará una visión general de la mayoría de los métodos populares, describir cómo los pasos reunirán y proporcionar enlaces (sobre todo a otros instructables, pero algunos fuera del sitio) al material en la fabricación de tableros. Muchos de los instructables cubren sólo uno o pocos pasos lista con el paso y luego al final con enlaces a instructables cubriendo procesos más completos. Tenga en cuenta que estoy pensando en actualizar este instructable para un rato, añadir tus sugerencias a los comentarios.
Fabricación de tableros se descompone en un conjunto de pasos algo distintos. Se asume que ha resuelto la fase de diseño de circuito y empiezan en la etapa de fabricación.
Paso 1: * dibujar el esquema en una herramienta de diseño de PC.
Paso 2: * diseño de los componentes (o elegir la posición de los componentes en el tablero) y ruta de las huellas (esto significa determinar el camino que toman las huellas en la placa de circuito)
Paso 3: * los archivos de salida describiendo la junta con el siguiente paso en la cadena, esto podría ser un conjunto de archivos gerber, un archivo de imagen o tal vez algunos otros archivos
Paso 4: * transferir el archivo a la Junta (en algunos casos como una fresadora luego termines)
Paso 5 * si grabado: grabado la Junta.
Paso 6: * taladrar los agujeros.
Paso 7: * hacer.
Tenga en cuenta que los pasos se superponen un poco y a menudo se aplican iterativamente.
En cada paso hay una gran cantidad de opciones que usted puede hacer, cada uno puede tener consecuencias en la calidad y medidas futuras. En este resumen se mencionan las opciones pero no puede dar seguimiento a cada uno de ellos. También se sesgar nuestra somewht respuestas a soluciones gratuitas o de bajo costos.
