Cómo hacer una placa de circuito impreso (PCB) mediante el método de luz LED de UV.

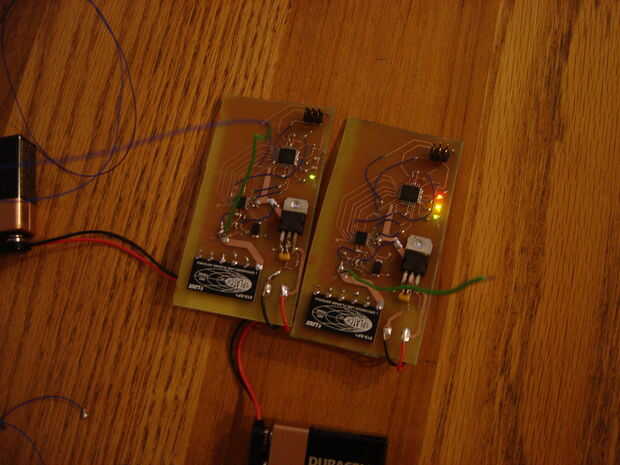

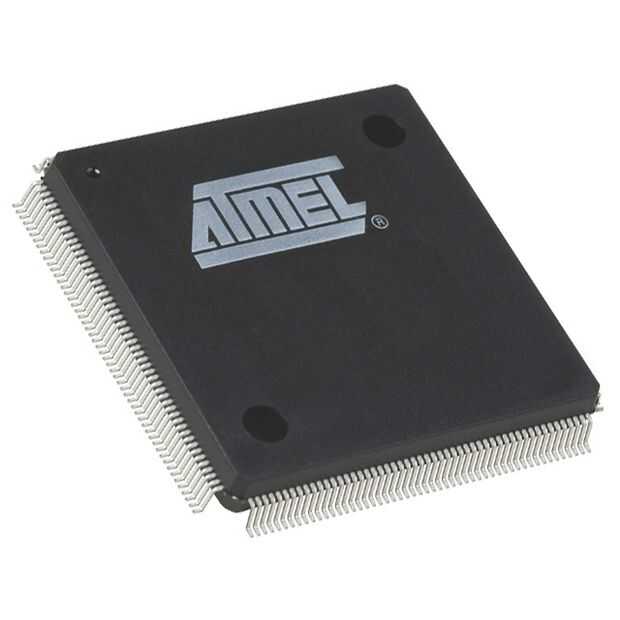

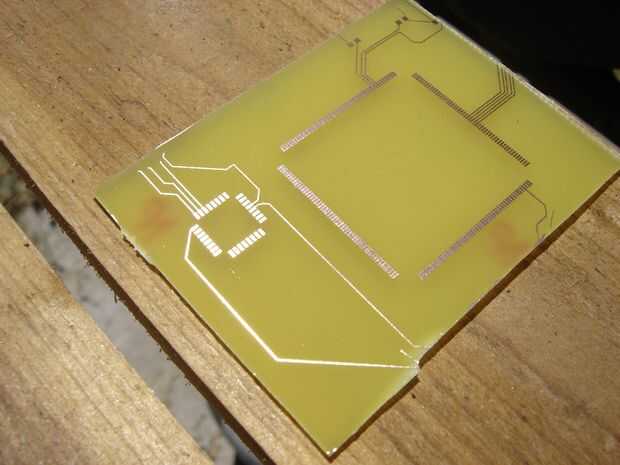

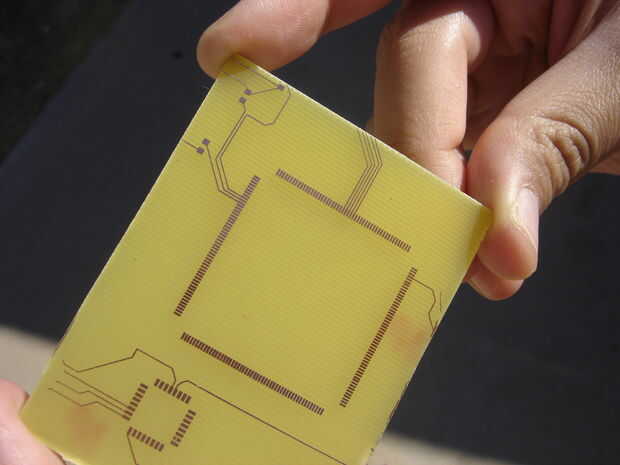

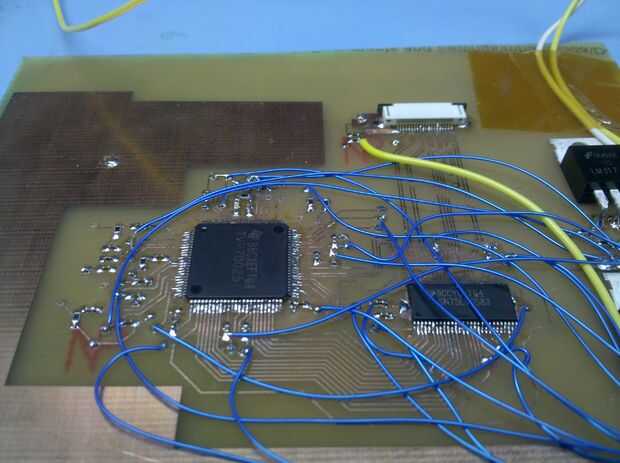

Este instructable muestra cómo crear bien hecho PCB utilizando luz ultravioleta. Nos tomó cerca de 40 tablas antes hemos perfeccionado nuestro PCB, así que vamos a compartir qué funcionó y qué no funcionó. Todos los suministros se pueden comprar de Fry Electronics, Ace Hardware, buena voluntad, Radio Shack y Ebay. Nuestro PWB del probado el pin de Atmel 208 circuito integrado de PQFP (puede no parecer de la calidad de imagen pobre, pero no había cortos entre todos los 208 pines! ).

Los materiales necesarios son los siguientes.

PCB:
-Transparencias (MG productos químicos marca http://www.mgchemicals.com/products/416t.html )
-UV Presensitized cobre revestido de placas (MG productos químicos marca http://www.mgchemicals.com/products/600.html )
-Impresora Laser (Brother HL-2070N)
-200 LEDs de UV (comprado de Ebay - Asia Engineer, vendedor giorgio11185. 5mm tamaño 3,4 ~ 3,8 adelante adelante actual 20 mA, longitud de onda (nm) 395-400-405, tensión, ángulo de visión de 25 grados.)
resistencias de ohm-200 470 (incluidos con Asia Ingeniero LEDs comprado en ebay. Yo usé 12V para cada LED).
-Breadboards 4 LEDs (http://www.radioshack.com/product/index.jsp?productId=2102843 )
Separadores -PCB (http://www.radioshack.com/product/index.jsp?productId=2102848 )

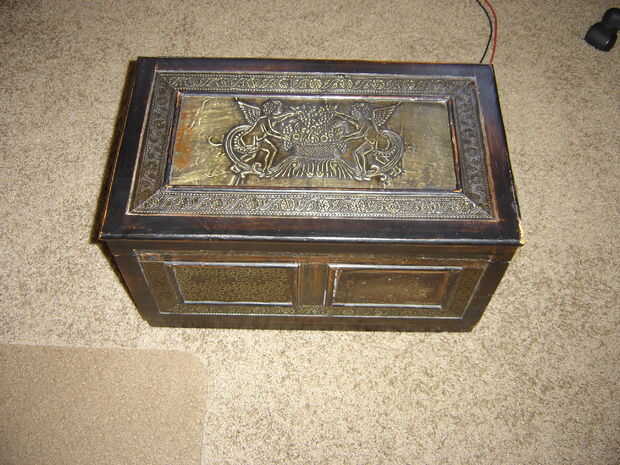

-Pecho/caja a casa LEDs (comprado en la buena voluntad. longitud 20 pulgadas x 12 pulgadas de ancho x 11 pulgadas de altura)
-Foto de marco transparente de plástico (comprado en Goodwill)

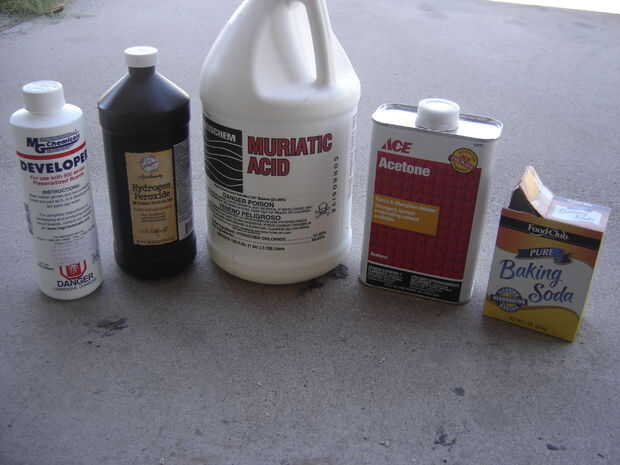

Productos químicos:
-Muriático ácido (http://www.acehardwaresuperstore.com/transchem-muratic-acid-for-use-in-etching-concrete-p-5243.html )
-Peróxido de hidrógeno (http://www.walgreens.com/store/product.jsp?CATID=302248&navAction=jump&navCount=0&nug=VPD&skuid=sku1375525&id=prod1375535 )
-Fotoresistencia desarrollador (MG productos químicos marca http://www.mgchemicals.com/products/418.html )
-Bicarbonato de sodio (tienda de comestibles local. Utilizar si se derrama ácido sobre la piel)
-Acetona (Ace Hardware)

Herramientas:
-Soldador (hará cualquier soldador, he usado http://www.amazon.com/Weller-WESD51-Digital-Soldering-Station/dp/B000ARU9PO/ref=sr_1_1?ie=UTF8&s=hi&qid=1246827601&sr=1-1 )
-Soldadura (soldadura libre de plomo que originalmente compró. Este tipo de soldadura no funcionaba. En su lugar utilizamos Sn63/Pb37, 2,2% flujo calibre 23 MG químico, marca)
-Destornillador
-26 y 16 cable de calibre
-Pelacables
-Guantes (comprados en Ace Hardware)
-Gafas protectoras (comprados en Ace Hardware)

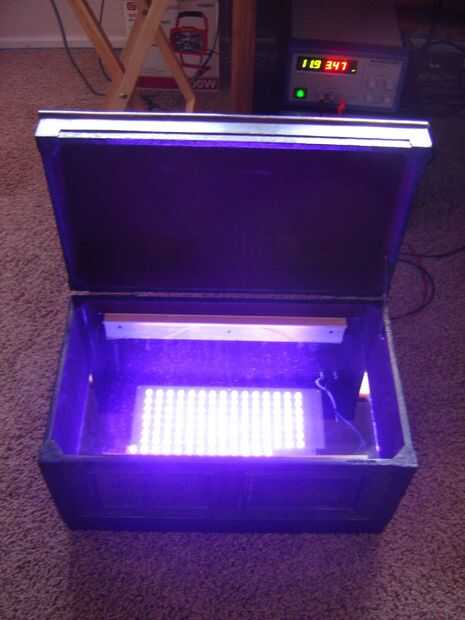

-Alimentación (fuente de alimentación de verruga o Banco de pared va a hacer. Asegúrese de que su fuente de alimentación puede manejar la corriente que consumen los LEDs. Como se puede ver en mi foto, mi tensión era que se consumían amperios 11.9V y 3.47).
-Q-Tips (supermercado)
-Cubos para productos químicos (Ace Hardware)
-Contador de tiempo
