¿Cómo quieres hacer una sola o varias tarjetas de circuito impreso en menos de 2 minutos?
Hola otra vez. Espero que todos disfrutan de mi último Instructable sobre cómo hacer un lanzador de gancho. Hoy voy por un camino ligeramente diferente de la creación.
Este proyecto ha estado en mi mente por mucho tiempo y pensé que sería un buen momento para finalmente construirlo. La idea surgió cuando estaba cansado de pasar 25 minutos chapotear un Placa de circuito impreso (PCB de ahora en adelante) todo en una

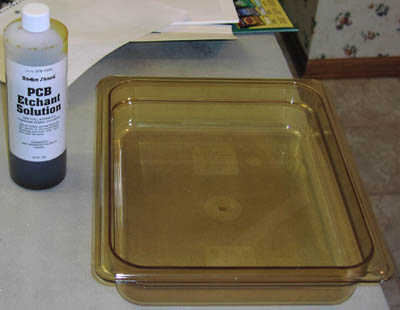

y esperar a para terminar grabado. Fue desordenado y había perdido mucho tiempo. Comencé a buscar una alternativa y no se le llega mucho más lejos que un cubo con una máquina de burbujas tanque de peces y tal vez un calentador. Pulverizadores parecían la solución más práctica pero los comerciales disponibles cuestan miles de dólares y no había ninguna guía que permite a alguien a crear uno para utilizar en su propia tienda. Es decir, hasta ahora.

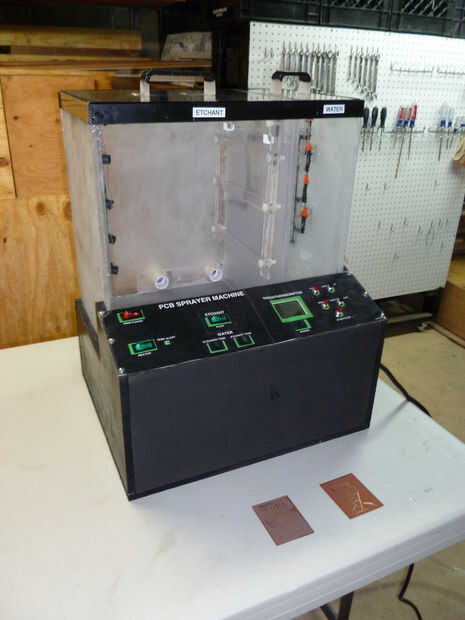

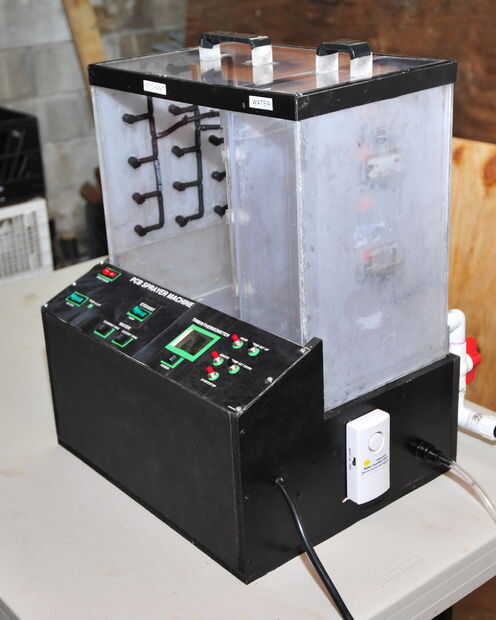

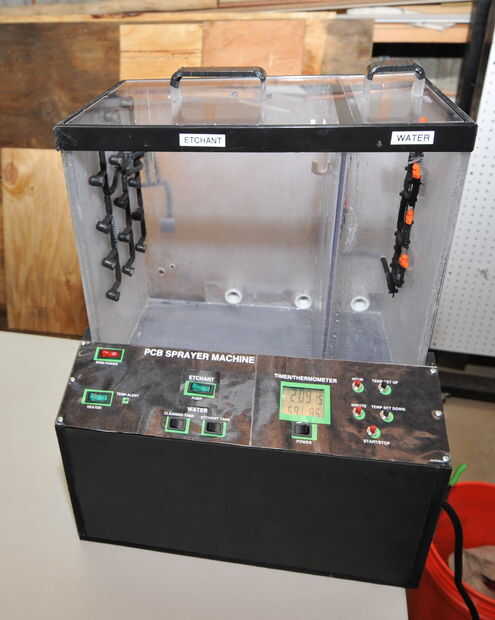

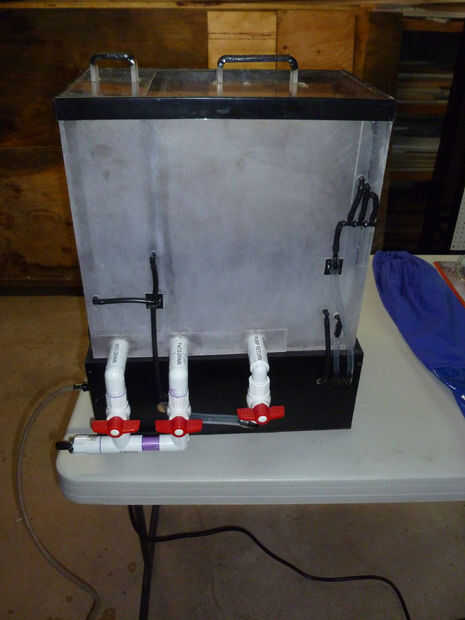

Me gustaría presentarles mi Máquina de proyección de tablero de circuito impreso que cualquier persona con conocimientos básicos de la herramienta puede construir. Muchas personas han publicado y construido máquinas CNC. Incluso algunas impresoras 3D han comenzado a surgir. Infinidad de herramientas y dispositivos para la creación de proyectos han sido publicados en Instructables y a través de internet. Todos estos dispositivos utilizan circuitos y más se pueden crear utilizando un PCB. Sin embargo, ido son los días donde uno necesita una bandeja sucia y necesita pasar casi media hora que les. El rociador de PCB produce en menos de 2 minutos, puede producir PCB múltiples a la vez, continuamente producen ellos y luego limpiarlos después. Es como una pequeña fábrica en su taller. Esta máquina es una gran adición a la tienda de cualquier fabricante y es una explosión absoluta de construir. Puede producir de PCB en demanda con facilidad y no tiene que gastar miles en una máquina industrial. ¿Dónde puede mejorar su madera, plástico, eléctrico, plomería y habilidades de dibujo?
He organizado cada paso de este Instructable en 5 secciones para tratar de hacerla cuanto más clara y fácil de seguir como sea posible:
1) objetivo del paso: donde discutir lo vamos lograr/a crear en este paso.
2) herramientas: qué herramientas estarán obligados a realizar este paso.
3) materiales: qué materiales de la lista se necesita en este paso.
4) direcciones: direcciones paso a paso para la construcción de este componente en particular.
5) consejos: donde anote cualquier problemas me topé y maneras de evitar durante su proceso de construcción.
Por supuesto, habrá innumerables fotos, diagramas, dibujo y enlaces para complementar cada paso y evitar cualquier confusión (puede que necesite para ver tamaño completo para ver todas las dimensiones y notas correctamente).
También he incluido los archivos de Sketchup (.skp) Si desea verlos. SketchUp es que un producto de diseño en 3D de google se puede descargar gratis aquí.
¿Como para el concurso de ShopBot , si puedo construir un lanzador de gancho con un extintor de incendios y una placa de circuito impreso máquina de unos aspersores, quién sabe qué podría hacer con un ShopBot?
Sin más preámbulos, les presento a la internets primero hágalo usted mismo, completa guía paso a paso, a construir su propia fábrica de PCB.
Como siempre, tiene edificio de diversión y no dude en correo electrónico/mensaje/comentario con cualquier pregunta que tenga. Te recomiendo mirar el primero todo insuperable antes de comenzar la construcción para que pueda obtener el cuadro completo de lo que estamos creando. Disfrutar.
Otra vez, mi nombre es Christian Reed y soy un estudiante de ingeniería mecánica en el MIT. Mi blog con otras creaciones se puede encontrar aquí.
