DIY prototipo impreso fabricación de placa de circuito (PCB) (7 / 7 paso)

Paso 7: Tratamientos especiales

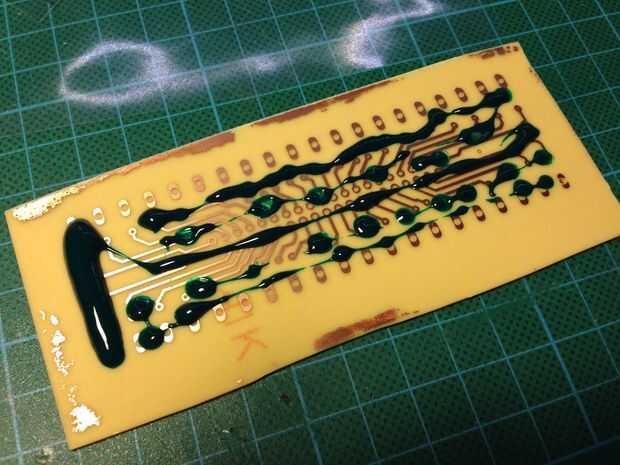

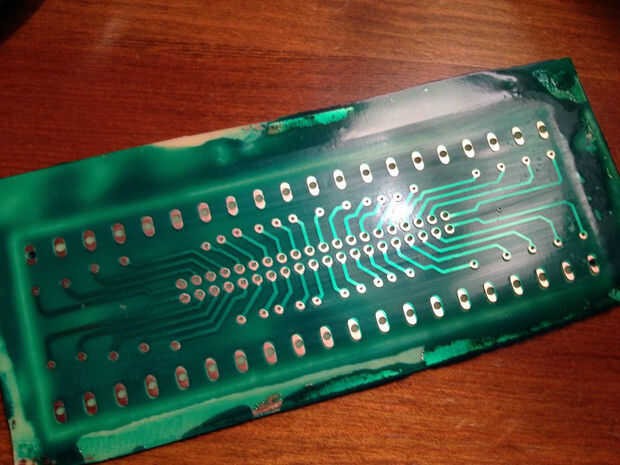

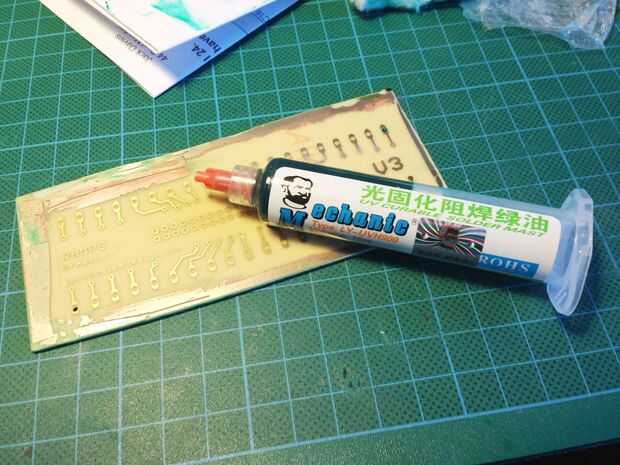

La última etapa fue terminar la Junta retirando resistir etch con isopropanol alcohol o quitaesmalte removedor, este expone entonces el cobre brillante que puede ser soldado a inmediato o acabado con una máscara de la soldadura. He comprado un tubo de verde UV curable máscara de la soldadura en línea relativamente barato. Esto requiere un proceso similar a la foto grabado método para aplicar la máscara a la Junta. Otro producto que podría ser utilizado fue estaño líquido que capas los rastros de cobre y con una capa muy delgada de estaño que ayuda con la soldadura proceso y se detiene a la coper oxidantes.
