Placas de circuito impreso en 3D, para electrónica imprimible libre de soldadura

Intro--¿Qué es este instructable? Dado el esquema de un circuito simple, hacen un circuito real con los componentes de base, un hilo conductor y una impresora 3D. Sin soldadura, sin productos químicos de grabado, no enviar lejos para nada.

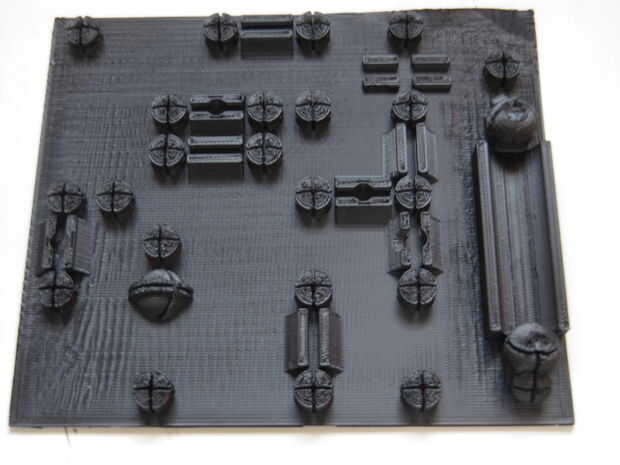

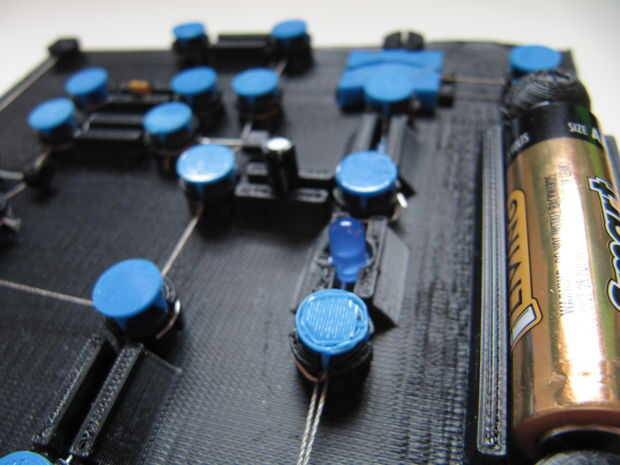

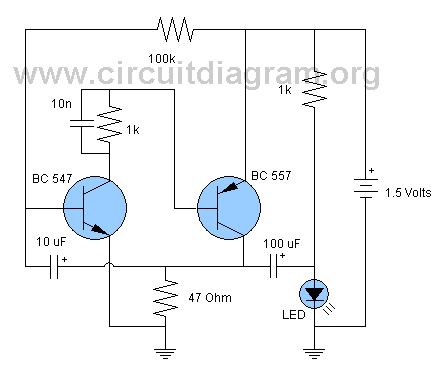

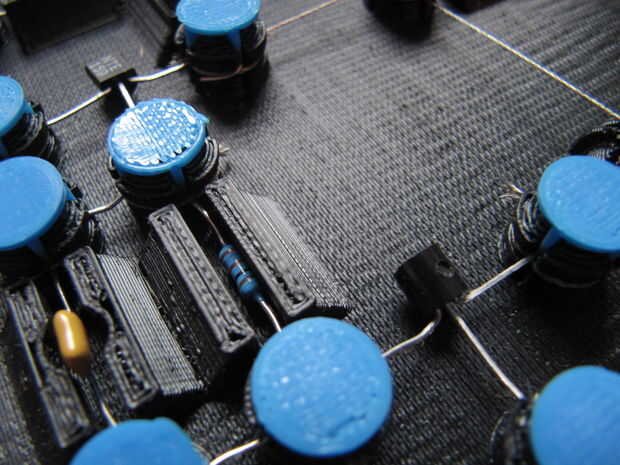

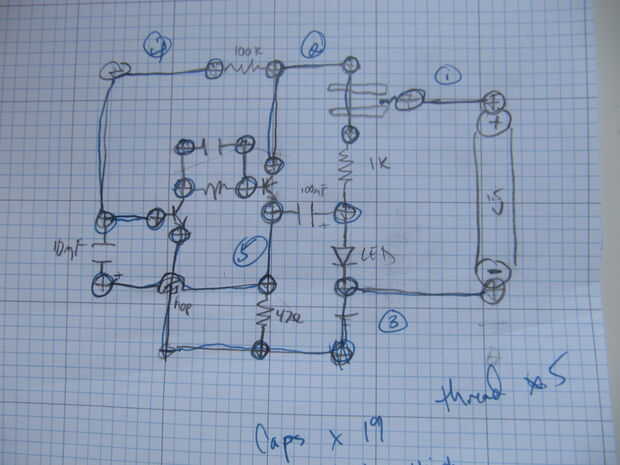

Este Instructable es servir como guía práctica para una biblioteca de circuito electrónico impreso en 3D en OpenSCAD, 3D-PCB.  Recrean el proceso de replicación completa de un circuito análogo simple de un parpadeo LED de unos transistores, capacitores y resistores, un solo LED y una batería AAA. Explicaré cómo importar la biblioteca y utilizarlo para colocar componentes en OpenSCAD en una cuadrícula y enseñarle las técnicas de ajuste básico para todas las funciones incluidas.

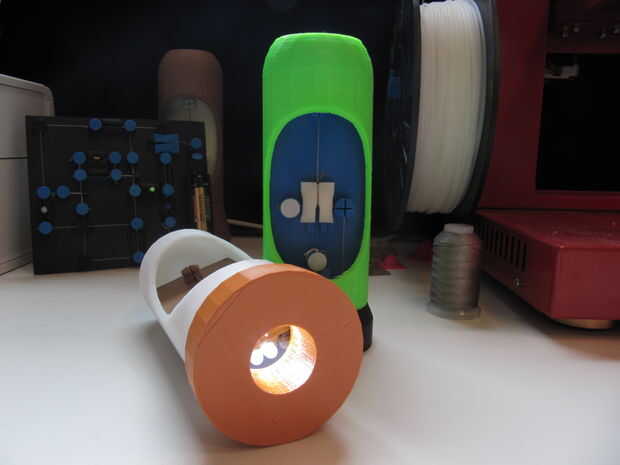

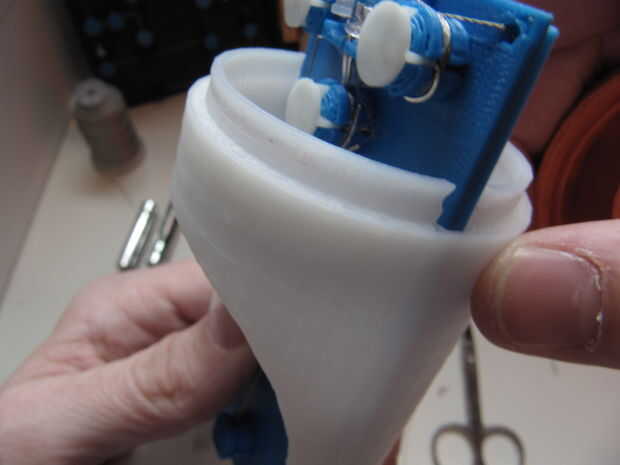

También es un ejemplo más útil de una linterna.

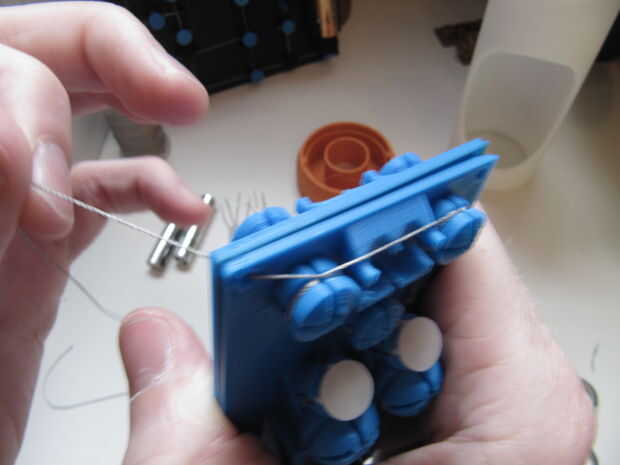

¿Qué necesitas? La base de código fue desarrollada para el uso por el MakerBot Replicator. Además de los componentes electrónicos básicos, también necesita hilo conductor. He probado varios tipos de hilo conductor, y el mejor hasta ahora (por un margen amplio) puede encontrarse aquí.

También he encontrado útil disponer de pinzas de punta fina y tijeras pequeñas, para ayudar en el ajuste y colocación de componentes.

Enlaces : -- www.carrythewhat.com
- Biblioteca para 3D-PCB
-Ejemplo impreso electrónico--la Corte LED linterna
- 3D-PCB Github si quieres apoyar el proyecto directamente
- O visitar nuestra tienda de etsy para otra información y apoyar indirectamente

Why? Estamos entrando en una edad donde bienes físicos cada vez más una representación digital (por ejemplo, www.thingiverse.com)--y los medios de producción de tales bienes son cada vez más accesible (por ejemplo, reprap, makerbot, etc...).  El éxito del Software libre habla por sí mismo. Hardware de fuente abierta también ha visto muchos logros en las empresas convencionales (por ejemplo con arduino). Pero el éxito futuro pudo mentir en la fabricación distribuida.

Aunque los datos pueden ser ubicuo y gratuito, las máquinas no son, y siempre habrá algunos gastos en reproducir mercancías físicas. Para los que no, queremos facilitar el acceso a las fantásticas creaciones de de que estas máquinas son capaces. A los desarrolladores de estas creaciones, esperamos proporcionar una base de usuarios importante. Y la actividad económica generada recursos adicionales en las tecnologías que energía.

¿En CarryTheWhat? Repeticiones, estamos actuando como un estudio de caso para la fabricación de mercancías físicas de código abierto independiente, distribuido, y hay un número de otros fabricantes haciendo cosas similares.

El objetivo de este proyecto en particular es aumentar el alcance de lo que puede ser replicado en una máquina de la materia. Mejores soluciones algún día podrían ser especie de masilla conductora o tinta, o incluso un plástico conductor imprimible o semiconductor material. Pero por ahora, usted puede imprimir utilizando un hilo conductor y plástico PCB de electrónica básica. Así que inténtalo!
