DIY prototipo impreso fabricación de placa de circuito (PCB) (6 / 7 paso)

Paso 6: grabado

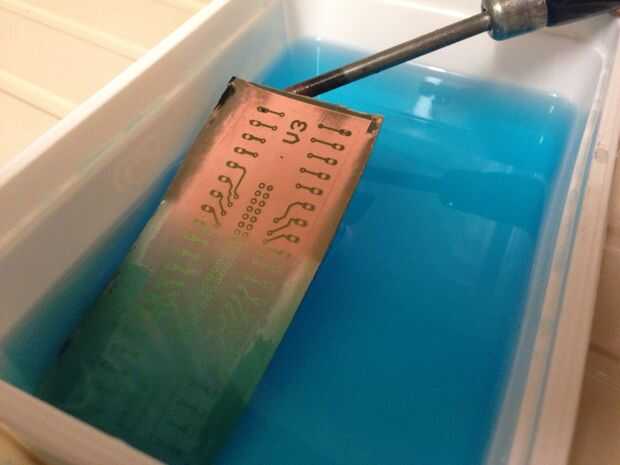

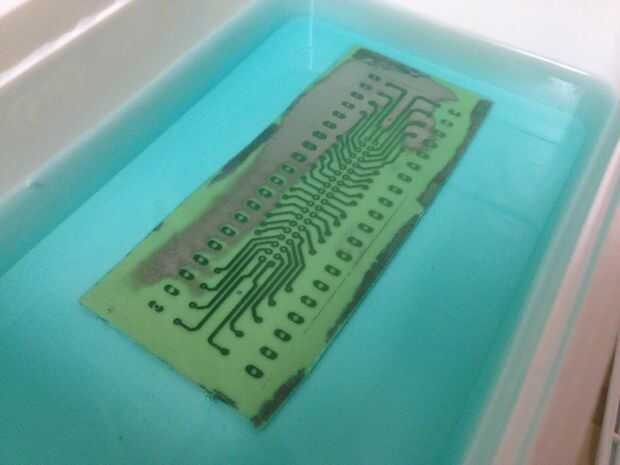

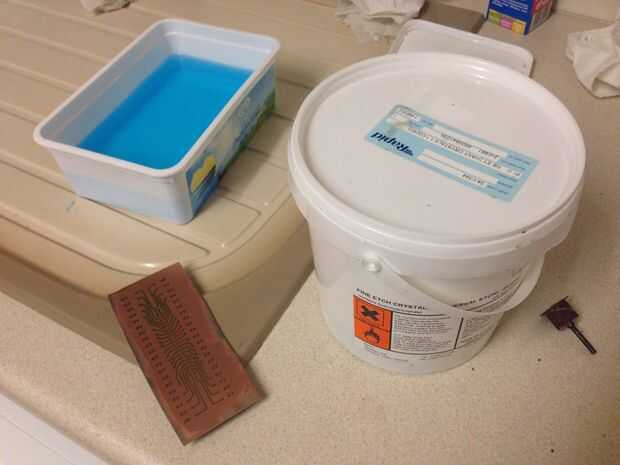

Después de desarrollar con éxito las tablas las huellas y las almohadillas se volvió un color verde que luego podría ser utilizado como un etch resist. Partes verdes quedaría cobre y nada no verde sería grabada, dejando sólo la fibra de vidrio tablero restantes. El proceso de producción es bastante fácil pero implica algunos productos químicos peligrosos y debe ser manipulado con cuidado. He usado claro grabador PCB de electrónica de Mega que es un reactivo relativamente seguro pero tarda un poco más de cloruro férrico, que es la opción tradicional y es más fuerte. Sin embargo el claro es mucho menos tóxico y no mancha la ropa. Viene en un polvo que mezclado con agua caliente para hacer una solución para el grabado de tarjetas de PC. Una vez que se haga una solución, la junta puede ser sumergida y el grabador comienza quitando el cobre en las partes no enmascaradas de la Junta. Un pequeño PCB toma generalmente cerca de 30 minutos para el grabador para remover completamente el cobre no deseado, encontré sobándose la junta con un cepillo de dientes viejo ayudó a acelerar el proceso.
