Paso 5: eje x
El eje x mantener la extrusora y se mueve de izquierda a derecha al frente de la impresora. Tiene los rodamientos lineales de LM8UU que encajan en la varilla lisa del eje z. También es el eje motor y la polea.

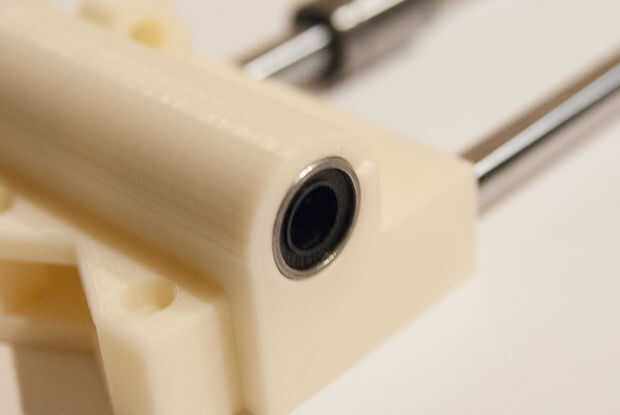

Encontrar tu Montura X-extremo-Motor y la loca-final-X. Cojinete de x LM8UU de prensa 2 en cada uno. Puede que necesite hacer pequeñas etiquetas de la parte superior e inferior de las piezas impresas y el cojinete debe presionar en sin demasiada fuerza.

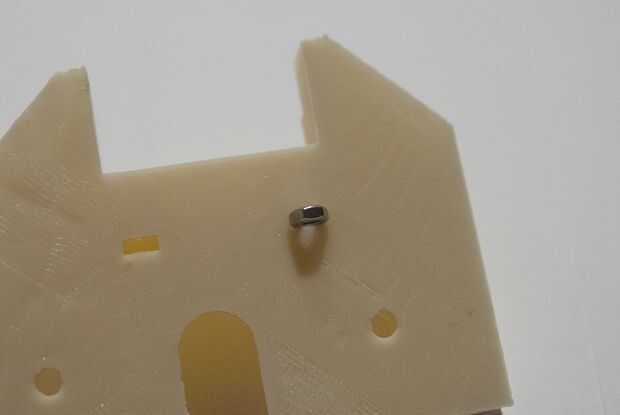

También necesita para las tuercas de 2 x 5mm que serán utilizadas por la varilla del eje roscado. Nuestros eran una presión pero quizás tengas que calentar la tuerca hacia arriba un poco para conseguirlo pulsa en - tenga cuidado con el calor!

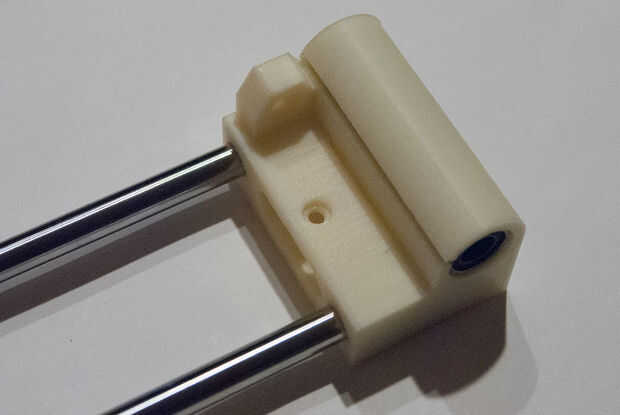

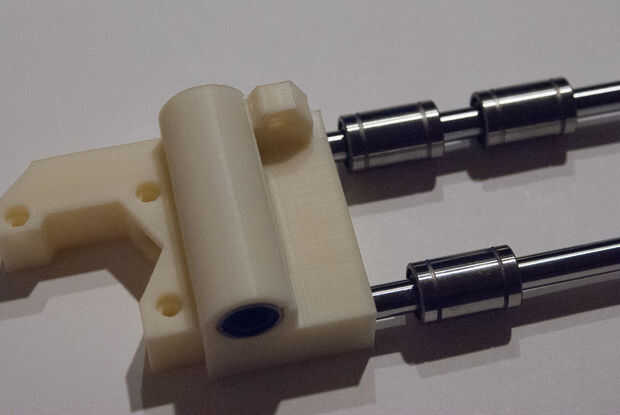

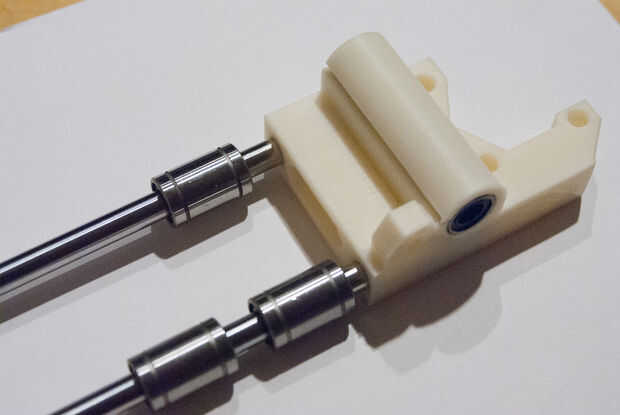

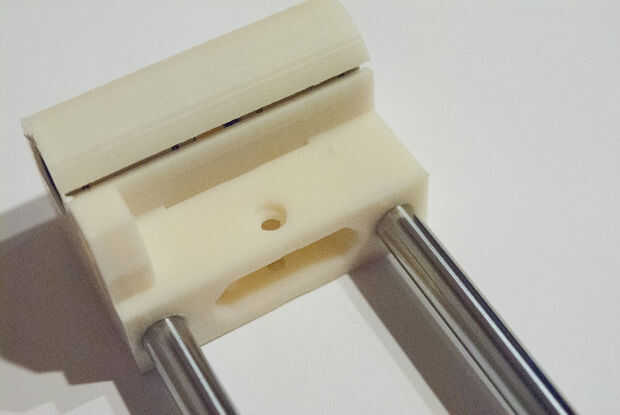

Cortar varilla lisa 2 x 370mm M8 para el eje x. Diapositiva sobre 2 rodamientos de x LM8UU el cojinete superior uno y 1 x LM8UU en el inferior. Colocar en el eje x. Son un ajuste exacto y los agujeros en el lado del eje x pueden necesitar ser limpiado un poco - pero no lo hacen más. Nuestro fue un ajuste ceñido.

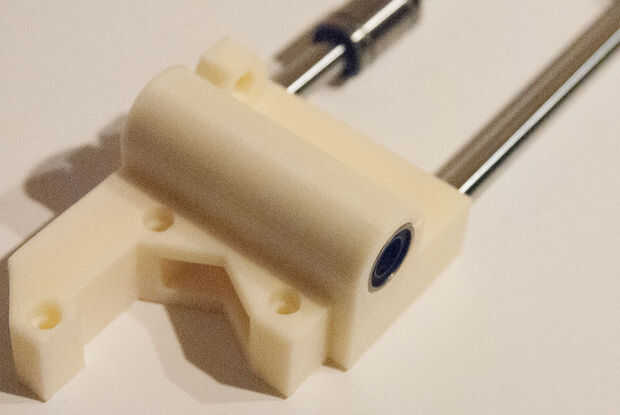

Instale la polea tensora X c/w un 623 teniendo a la derecha X-mount. Juntos pasa lo mismo que el eje y polea en el paso anterior.

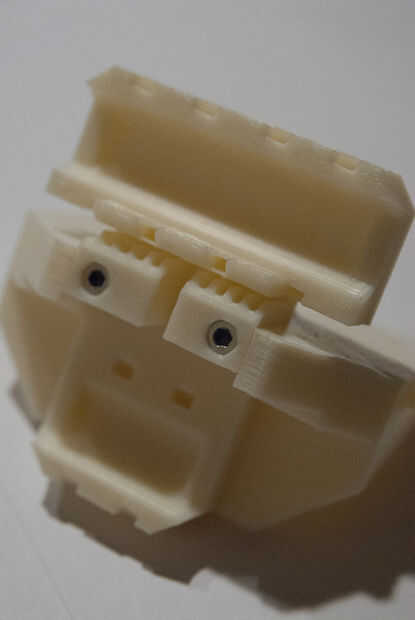

La extrusora tendrá que colocar en el carro del eje x. Hacia fuera plástico kit vino con un adaptador, tenemos que recortar un poco. Se llevó a cabo en el carro con 2 x 25mm que m3 pernos y tuercas. La diapositiva de tuercas en las ranuras en el adaptador y los pernos de ajuste de la parte posterior del carro de eje x. Hay unos diferentes maneras de asociar la extrusora para prueba y revise todo bien. En esta etapa probamos simplemente ajuste que todo con el carro X no instalado en la varilla lisa. Hacer todo esto ahora ya que es muy difícil una vez el eje está montado en el chasis.
Actualización: Las varillas lisas del eje x son 370mm no 350mm
