Paso 12: Topes - prueba y configurarlos
Para nuestra posición que queríamos cama (eje y) hasta el fondo, el eje x a la izquierda y el eje z hacia abajo - esto hace que el cabezal de impresión de página en la parte frontal izquierdo de la cama de calor.
Para ello el eje tope va en el lado izquierdo del eje x, el va de tope del eje y en la parte posterior de la impresora y el tope del eje z va en la parte inferior izquierda. En nuestro kit de plástico se incluyeron 3 interruptor de titulares. Fueron capaces de usar 1 de ellos para el eje x, pero decidió utilizar diseños diferentes para el eje Y y Z. Nuestro soporte de eje y simplemente no funciona y mientras que el eje z podría haber trabajado (en mi humilde opinión) era un mejor diseño. Para el eje y se utilizó este diseño de thingiverse y para el eje z se utilizó este diseño de thingiverse.

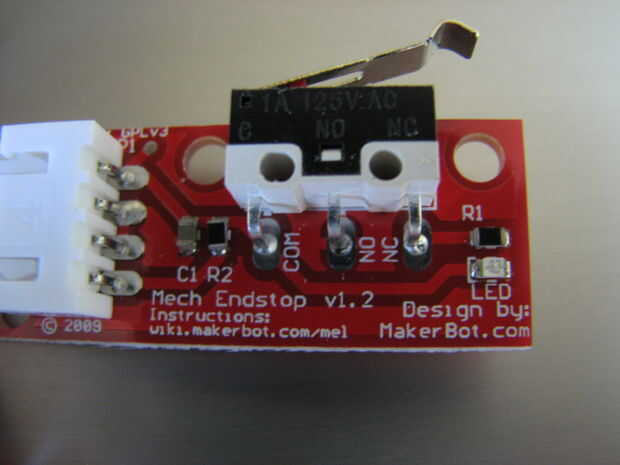

Lo primero es utilizar un multímetro y averiguar que los cables a utilizar en el interruptor, si se utiliza un multímetro con un timbre que suena cuando se pone en cortocircuito los conductores y por lo tanto cuando el interruptor está cerrado usted podrá averiguar qué par de uso que es NO y se cierra cuando el interruptor se ha disparado.
Usar los pares que están abiertos cuando el interruptor no se ha disparado y cerrado cuando el interruptor es presionado.

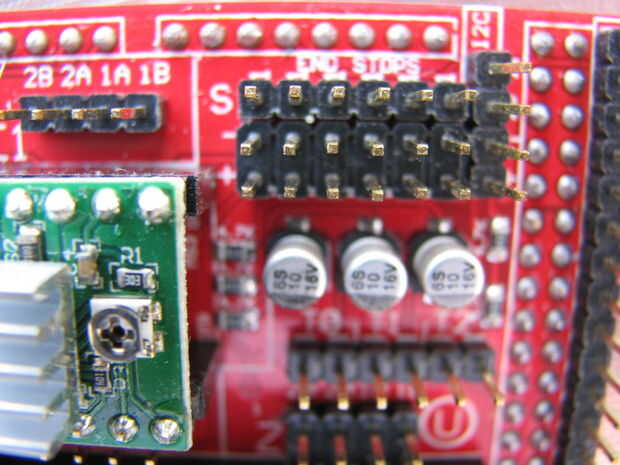

Conectar los interruptores y enchufe en el enchufe del tablero - mirando las rampas de la parte superior - rampas en el tope de X en la primera fila, pierda una fila luego enchufe el tope Y, pierda una fila y enchufe en el tope de Z.
Ver la imagen de arriba para ver donde conectar en la placa de rampas. Para pruebas no montar los interruptores en su titular que primero necesitamos averiguar si todo funciona y primero queremos probar que el movimiento del eje se detendrá cuando el interruptor está cerrado. Solo necesitas 2 cables desde el interruptor a la Junta de rampas, no conecte un cable con el conector 3 en las rampas. También cuando prueba Prepárate desconectar la alimentación de 12V o presione el botón de reinicio en el lado de la Junta de rampas como si cambia el tope no funciona como se esperaba que el motor podría continuar tratar de impulsión del eje a pesar de que llegó a su límite.
Con los interruptores de fin de carrera conectados todo encender y conectar el Arduino/rampas con Pronterface.
Prepárate desconectar la fuente de alimentación o pulsar el reset en las rampas si lo siguiente no funciona...
Con el eje x en el medio, haga clic en el icono inicio de eje - el carro debe moverse a la izquierda. Pulse el interruptor final de carrera y el carro debe dejar de mover.
Con el eje y en el medio, haga clic en el icono inicio de eje - la cama debe moverse hacia la parte posterior. Pulse el interruptor final de carrera y la cama debe dejar de mover.
Con el eje z, haga clic en el icono de inicio - el carro debe moverse hacia abajo. Pulse el interruptor final de carrera y el carro debe parar.
Si las cosas no funcionan como se esperaba:
1. Asegúrese de que la dirección del eje es correcta - comprobar en Configuration.h que cambió a mendal como en el paso anterior, si es correcta y compilar y cargar en el Arduino se puede cambiar el plug-in en las rampas.
2. Asegúrese que el interruptor no y va cerrado cuando presiona y que la lógica se ha cambiado en el Configuration.h (y compilado/subido) según los pasos anteriores.
3. Asegúrese de que el MIN o MAX está configurado correctamente en el Configuration.h
4. Asegúrese de que los conductores de ir a la posición correcta en la placa de rampas
