De aquellos que poseen impresoras 3D, a los que simplemente son simplemente curiosos sobre sus capacidades, un tema que surge con bastante frecuencia es la idea de "Impresión a otra impresora 3D". Ahora esto no puede ser 100% posible al considerar componentes tales como la electrónica, sin embargo, casi cada impresora 3D hoy en la comunidad open source utiliza hasta cierto punto, piezas 3D impresas en su construcción. De ventilador soportes a los titulares de la bobina, una persona puede pasar unos minutos buscando en la web y es probable que encontrar un diseño adecuado para utilizar en su propia impresora. Esto ha demostrado para ser muy útil, especialmente para aquellos que quieren construir, modificar y diseñar sus propios equipos.
Había fui en mitad y mitad en una máquina de i2 de Prusa con mi compañero de cuarto el año pasado. Sabiendo sería no vivir juntos este próximo año escolar, nos enfrentamos con un dilema referiré a como "que va a mantener la impresora". Ante esta situación, propuse una idea. Si podríamos acordar un valor de valía de la impresora, sería aceptar la mitad de la corriente valor de reventa y puso a la construcción de una nueva impresora. El reparto fue hecho bajo la condición de que continuamos para compartir la impresora para los 3 meses restantes del contrato de arrendamiento. Con tan sólo 3 meses para construir una impresora desde el principio, era el momento de llegar a la rutina; hacer un montón de investigación, diseñar como un loco y lo más importante, impresión como loco.
Fueron mis principales objetivos para la impresora:
-presupuesto de $600
-Como cerca de un pie cúbico de volumen edificado como sea posible
-Precisión igual o mejor que el i2 de Prusa
-Configuración de extrusora Bowden para quitar peso del área de transporte, permitiendo más velocidad, menos masa y posiblemente mejor precisión en movimiento
-Capacidad para imprimir PLA y ABS
Tan pronto como pisé mis pies en el mercado de pedidos de piezas, empecé a darse cuenta de que esto no iba a ser el mismo que una impresora similar a la Prusa del edificio. Aunque mi presupuesto era un poco en el lado más pequeño (estudiante universitario), la unidad abrumadora para construir y crear me hizo pensar un poco más difícil.
Los dos costes principales de la impresora (que tenía opciones alternativas) eran las extrusiones de aluminio y la heatbed. Después de mirar en heatbeds caseros, había decidido que la diferencia de precio era muy marginal y no vale la pena el tiempo, esfuerzo y riesgo. Las extrusiones de aluminio sería lo que haría esto que mucho más interesante. Para construir un simple cubo que mi volumen construido, mientras sigue permitiendo el espacio para montaje de componentes, me costaría menos de $100 (USD). Esto fue sólo una idea aproximada de lo que pensé que necesitaría crear esquinas sólidas y en general una estructura rígida para esta impresora algo grande. Cuando comencé experimentando con cómo hacer barata, rentable, prueba de concepto, marco de extrusiones de PLA impresa.
La impresora era sin nombre a lo largo de todo el diseño y construcción proceso, más porque estaba seguro de qué exactamente sería buscar o como. "P.L." en algunas partes, está parado para el "Proyecto geométrico" (así como mis iniciales). La definición matemática del lugar geométrico es el siguiente;
"Una curva u otra figura formada por todos los puntos que satisface una ecuación particular de la relación entre coordenadas, o por un punto, línea o superficie según condiciones definidas matemáticamente en movimiento".
-Fuente: dictionary.reference.com
-------------------------------------------------------------
Esta impresora trabaja usando una técnica de enrutamiento de cinturón más formalmente conocida como "CoreXY". Hay maneras alternativas de utilizar esta técnica en un sistema que no sea la manera de hacer, sin embargo el principal problema para quienes lo utilizan es cómo cruzarán los cinturones en un cierto punto (aunque hay solamente una correa phyisically). Si estás interesado en aprender más acerca de CoreXY, hay un pequeño pero útil página web se puede visitar aquí: http://corexy.com/index.html
------------------------------------------------------------
Nota para el constructor:

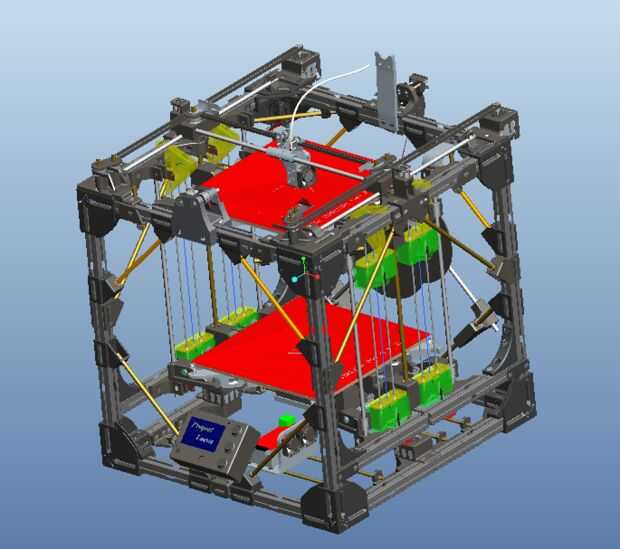

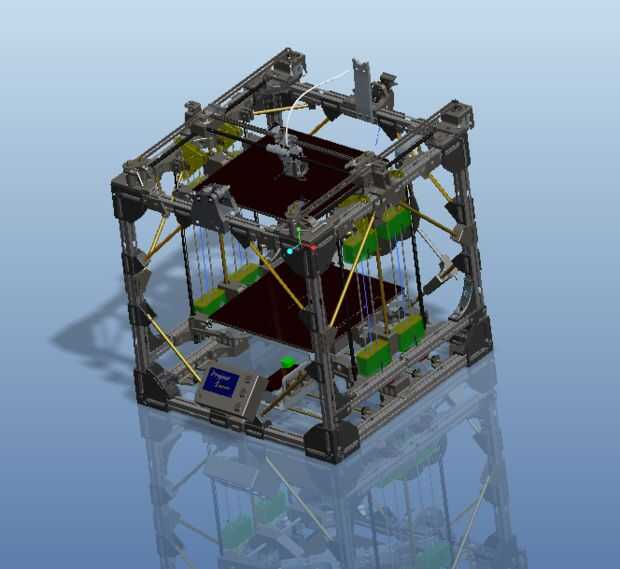

Voy a intentar mi mejor para ser tan cuidadoso en el montaje y los detalles como sea posible, sin embargo, se asume que para la construcción de esta impresora la persona o personas implicadas tienen al menos un nivel intermedio de niveles de habilidad general. Herramientas básicas probablemente sea necesarios (taladros, amoladoras de ángulo para cortar y biselar varillas roscadas, etc.). He incluido muchas fotos e ilustraciones de CAD para ayudar en el proceso de montaje, serán los elementos clave para una construcción exitosa. La capacidad de interpretar la información proporcionada, así como habilidades de resolución de problemas simples demostrará para ser útil. El hardware principal utilizado consta de tornillos 10-24, que tendrá que cortar a la longitud de mano (tarda unos segundos por tornillo) con el uso de un cortador de alambre estándar con capacidades de corte de máquina. Estos cortadores pueden encontrarse en la tienda de hardware para entre $5 y $25 dependiendo de la calidad de la herramienta. Te recomiendo comprar uno que es al menos medio de la línea Considerando que hay una gran cantidad de pernos a cortar. Estos trabajan por corte del perno, y he encontrado que las herramientas más agradables son mucho menos propensos a dejar un borde áspero en el final de la rosca de tornillo.
P: ¿voy a imprimir estas piezas en mi impresora actual, ¿qué tan grande debe ser capaz de imprimir para caber incluso las piezas más grandes?
A: Todas las piezas impresas en esta impresora se crearon utilizando una máquina de estilo prusa i2 con un volumen de construcción de 185 x 185 x 85 mm (x, y, z). Las piezas de extrusión deben imprimirse verticalmente, y estos son 80mm de alto cada uno. Imprimí típicamente 6 a la vez.
** Nota ** al igual que con muchos escritos instructivos, detalles más revisa y adicionales pueden siempre añadir a hacerlo que mucho mejor. Como el tiempo lo permite, seguiré trabajando en él para intentar mi mejor esfuerzo y revisar las listas e información general. Hay mucho que cubrir, por favor utilice las fotografías e ilustraciones a su ventaja ya que creo que los que proporcionan a la mejor guía de todos modos. Recomiendo leer primero toda la guía y descarga/tomar notas a medida que avanza. Puede haber pequeños detalles que son mejor captadas por una lectura cuidadosa antes de comenzar el proceso de construcción.
