Paso 3: Construir el chasis Y
El marco Y tiene la cama en que se crearán los objetos impresos. El eje y va de delante hacia atrás (viendo de frente la impresora)

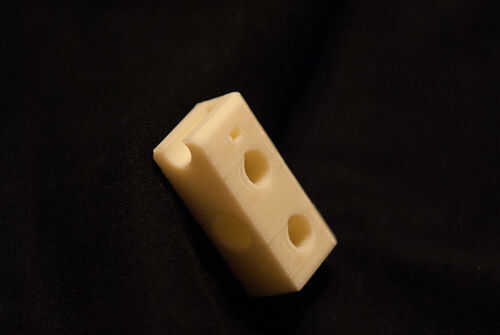

Está construido de 4 cantoneras plástico impreso, arandelas de las tuercas de la barra de rosca M10, M8 rosca arandelas de las tuercas de la barra.
Tiene el motor Y y correa Y polea, barra lisa M8 y rodamientos lineales de LM8UU para la cama caliente pasar.
Cortar tiras de 2 x 380 m m de la varilla roscada M10. Deslice 2 arandelas, 2 tuercas de 10mm de cada extremo, luego una arandela de cada extremo, luego un pedazo de la esquina y y termina con una arandela luego una tuerca. El interiores tuercas y arandelas se utilizan más adelante para fijar el chasis a la estructura en madera contrachapada. La varilla roscada de M10 vaya de delante hacia atrás.
Debería verse como la imagen de arriba.
A continuación cortar 3 x 205mm longitud de la varilla roscada de M8 y 1 x 305mm de longitud de la varilla roscada de M8. La varilla roscada M8 ya está en la parte trasera del marco donde se cortan las ranuras.
La varilla roscada delantera superior sostiene la polea y correa.

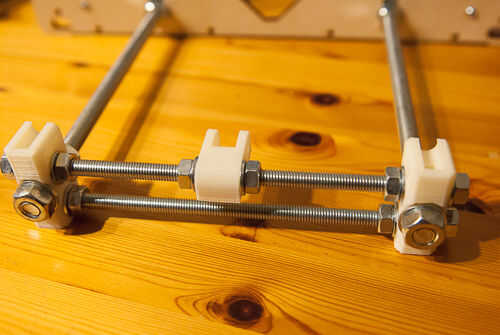

De izquierda a la derecha va la tuerca, arandela, y esquina, arandela, tuerca, tuerca, arandela, loca, arandela, tuerca, tuerca, arandela, y esquina, arandela, tuerca. La parte inferior va la tuerca, arandela, y esquina, arandela, tuerca, tuerca, arandela, y esquina, arandela, tuerca.
La parte posterior había roscado barras mantenga el motor del eje y.

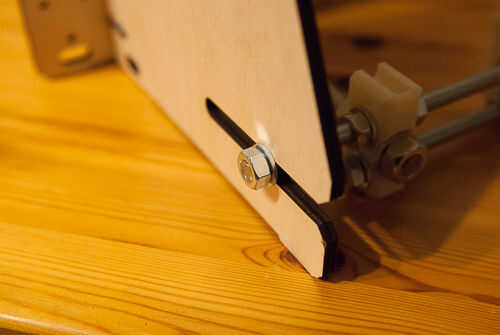

La parte superior trasera de izquierda a derecha va tuerca, lavadora, estructura en madera contrachapada, lavadora, tuerca, tuerca, lavadora, y esquina, lavadora, tuerca, tuerca, arandela, montaje de motor y, lavadora, tuerca, tuerca, arandela, y esquina, lavadora, tuerca, tuerca, arandela, estructura en madera contrachapada, lavadora, tuerca.

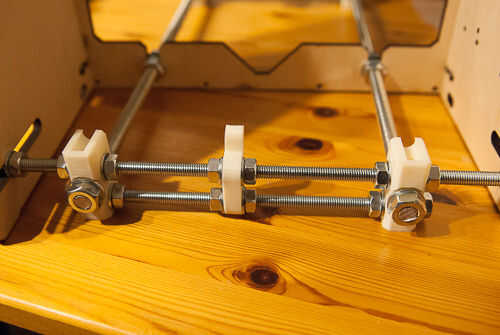

La parte inferior trasera de izquierda a derecha va la tuerca, arandela, y esquina, arandela, tuerca, tuerca, montaje de motor y lavadora, arandela, tuerca, tuerca, arandela, y esquina, arandela, tuerca.

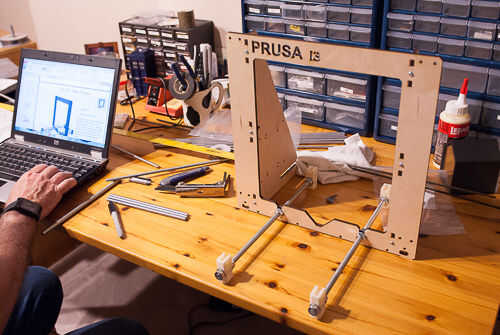

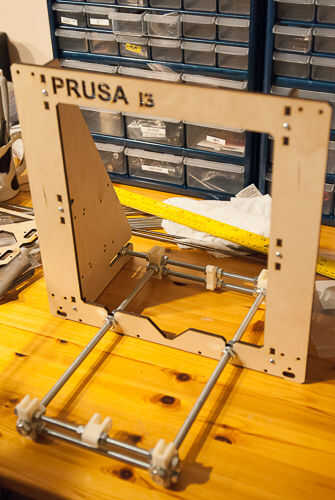

Montar según los cuadros y el perno en el marco de una prueba de ajuste. Desde la parte frontal de la estructura al final de la parte frontal M10 tuerca debe ser 215mm.

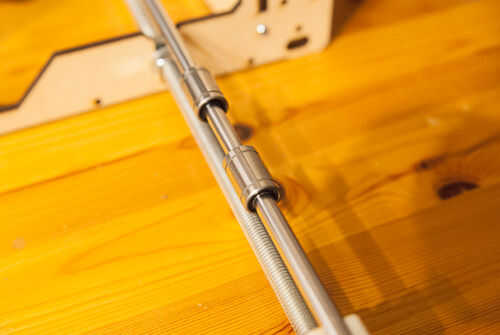

Corte de varilla lisa de 2 x 360mm M8 para el transporte y. Se ajustan en muescas en la parte superior de las esquinas y. Usted tendrá que aflojar las tuercas M10 para habilitar la barra de deslice en las arboledas. Antes de colocarlos en las esquinas Y Deslice 1 cojinete de LM8UU en la barra izquierda (cuando se mira desde el frente) y deslice 2 rodamientos LM8UU en la barra de la derecha. Las varillas lisas deben ser 170mm aparte medidos en la línea central de las barras cuando se coloca en las ranuras.
