Construir una impresora 3D de Prusa i3 (1 / 18 paso)

Paso 1: Abastecimiento de las piezas

Lista de partes:

Marco - corte laser 6 mm contrachapado de abedul Báltico. Compramos una 5'x 5' hoja de Madera contrachapada de Windsor - un canadiense occidental y norte occidental nos proveedor de productos de madera. Usé el diseño de "marco-6 mm-color-lines.dxf" como una base pero redujo las ranuras un poco para hacer el 6 mm capas ajuste más apretado. Se necesita 6 x 6-32 x 1 "tornillos y tuercas de 6 x 6-32 a. Usted podría utilizar 3mm o 4 mm x 25 mm pernos pero encontramos 6-32 un mejor ajuste.

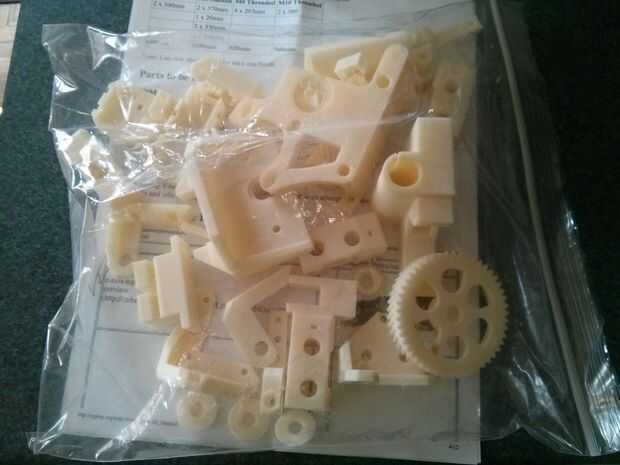

Piezas de plástico impreso - se encuentra en eBay a varios vendedores. Tenía la esperanza de encontrar a alguien local para imprimir las piezas para nosotros pero fue con un conjunto de eBay. Si quieres conseguir tu propio look impreso en GitHub de Josef Prusa para los archivos Prusa3-vainilla scad o stl. También puede buscar en Thingiverse para Prusa i3

Varilla roscada, tuercas y arandelas - necesita aprox. 1 metro de varilla roscada de M8 y 1 metro de varilla roscada de M10. También 26 M8 tuercas arandelas M8 26, 12 tuercas M10, 12 arandelas M10. Estas son para el marco, el eje y. Utilizamos varilla roscada plateado de zinc de Fastenal - pero usted puede encontrar en algunas ferreterías, AliExpress y eBay. Usted también necesitará 2 longitudes de varilla roscada M5 y M5 tuercas de 2 para el eje z. La longitud mínima que podríamos era 1 metro. Primero compramos zinc plateado 5mm roscada varilla para el eje z, pero no era muy recta. El proveedor me dijo que esto era típico de la más barato zinc plateado varilla roscada por eso busqué varilla roscada inoxidable que era mucho mejor calidad y muy recta.

Barra lisa - el diseño se utilizó varilla lisa necesidades M8 para la X, Y y Z eje, 2 x 370 mm, 2 x 360 mm, 2 x 320 mm. varilla recta de calidad es esencial para buenas impresiones. Nosotros les originario de BST automatización via AliExpress. Usted también encontrará vendedores en eBay y tiendas locales. Mi mentor Rob me dice no a barato fuera de la varilla lisa.

Rodamientos LM8UU - estos son los rodamientos lineales para el movimiento de la cama en el eje y el movimiento de extrusión/caliente-fin en el eje x y el eje z. Se necesita 10 de estos. Disponible en muchos vendedores de eBay.

Poleas, correas y rodamientos de rodillos - el X y el eje y viaja cada uso un poleas 20 diente GT2 y aprox 1 metro de correa dentada. Nuestro proviene de un vendedor de eBay local ibi-batería, pero los encontrará disponibles de muchos proveedores. También necesita son rodamientos de rodillos. Mayoría de los diseños i3 utiliza 608zz o 623 rodamientos. Los 623 cojinetes son diminutos y guías impresas que caben sobre ellos. Usted verá lo que quiero decir en fotos más adelante.

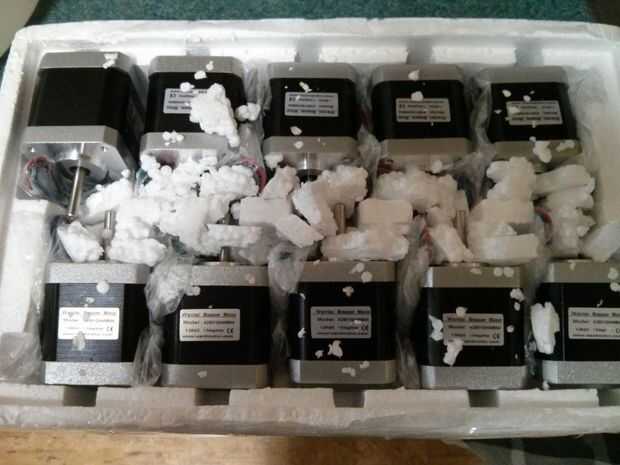

Motores paso a paso - necesita 5 motores NEMA 17. La NEMA 17 es un motor paso a paso con un 1,7" x1.7" placa frontal. El wiki de RepRap tiene un poco de info sobre ellos. Mi mentor Rob sugiere este proveedor en AliExpress - tuvimos que comprar 10 para obtener los precios (pero tienes 5 para vender o usar en su próximo proyecto de impresora 3D). Son 1.2A que mantener los controladores de rampas más frescas, tiene aprox. 47N-m sostiene, están dando pasos 1,8 °, eje de 5 mm. Si no estás seguro entonces compra a un proveedor de impresora 3D o consultar la wiki de RepRap.

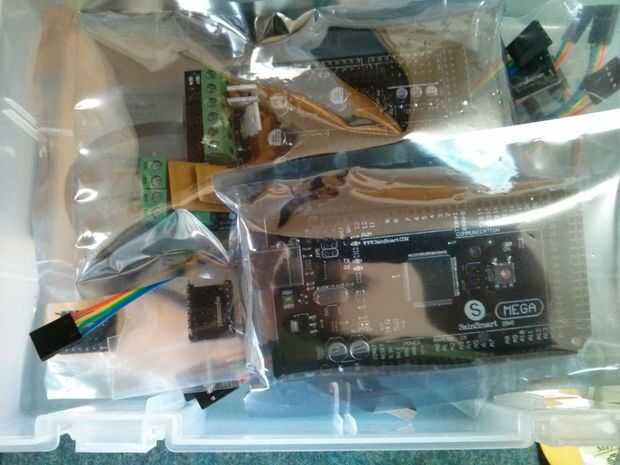

Kit rampas 1.4 - consiste en un Arduino Mega, un escudo de rampas 1.4 y 4 o 5 "conductores" "drivers" controlan los motores de la NEMA 17 como sus requisitos actuales son mayores que lo que podía manejar un Arduino. Nuestro originario de SainSmart, pero encuentra un más barato alternativa en AliExpress naturalmente usted puede encontrarlos en eBay también.

MK2A calor cama - según RepRap.org wiki artículo que usted quiere estar seguro de obtener una buena cama calentada. Tenemos nuestro originario de Botech Eng. Hay un montón de otros proveedores listados en la página de la wiki. Asegúrese de que obtener un tamaño de 214mmx214mm. Usted también necesitará una hoja gruesa de 3mm de cristal 8 "x 8" y cinta de pintor azul o cinta del kapton amplia.

Extremo caliente - caliente final es otro lugar que no fuera barato. Este artículo de blog explica la diferencia entre los diseños originales y los clones. Este RepRap.org artículo wiki tiene más información en caliente extremos. Nos fuimos de Makerfarm incluyendo el kit de instalación con éste.

Fuente de alimentación - puede utilizar una fuente de alimentación PC ATX, pero optamos por una fuente de alimentación 12V slim es más pequeña y creo que ve mejor ya que solo tiene los cables necesarios. Algo en el 200W a 350W rango debería funcionar. Comprobación de ebay. También fueron un enchufe 115V con cables y algunos terminales de la espada.

Extrusora - esto fue incluido en las piezas impresas que compré de eBay. Es un estilo "Vadea"

Tuercas. Pernos y arandelas -necesita diversa longitud M3 pernos con arandelas y tuercas ordinarios y nylock. Compramos M3 en 10mm, 14mm, 18mm, 25mm longitudes. Una bolsa de las arandelas, una bolsa de frutos secos regulares y una bolsa de nylocks.

También montaje M4 bots y tuercas para perno el extremo caliente de la extrusora.

Kit de cables - compramos un kit de cables genéricos fuera de eBay. Usted también necesitará un cable más pesado para las conexiones de 12V. Hemos comprado un pequeño rodillo o rojo y negro trenzado de alambre (16awg o 18awg)

Herramientas que necesarias:

Llaves Allen para los tornillos hexagonales

Pequeñas tomas para las tuercas M3 y M4

Llaves ajustables pequeñas para las tuercas M8

Destornilladores

Alicates de punta larga

Pelacable

Peladores de alambre

Soldadura de hierro

Multi medidor

Pinzas de

Pistola de calor o un encendedor para el tubo del encogimiento
