Paso 14: Cama caliente
Una cama caliente ayuda a calidad de impresión, permitiendo que la parte impresa se enfríe lentamente y por lo tanto, no deformación, también ayuda la extrusión ABS/PLA, etc. se adhieren a la cama.
Nota:

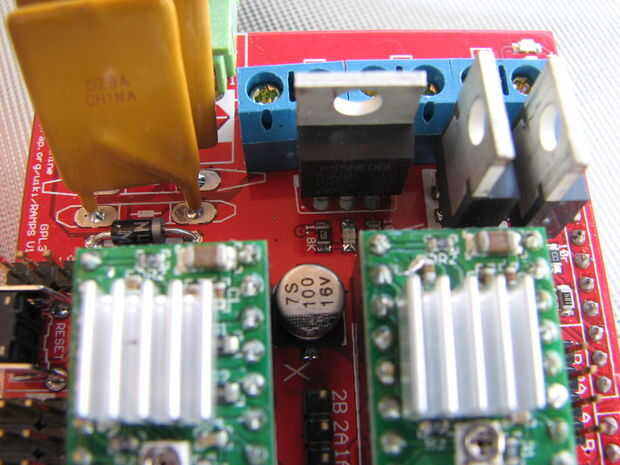

El calor puede tirar un poco sobre 9A de la corriente y es controlado por un MOSFET en el tablero de rampas. (12v / 1,3 ohmios = 9.2A). Encontramos la norma que stp55nf06l tiene muy caliente incluso con un disipador térmico. Después de leer unos reprap hilos de foro en este tema que hemos decidido cambiar el MOSFET a un IRLB8743PBF y encontrar el problema desaparecieron. El circuito también está protegido por un fusible reseteable de 11A - el circuito de la extrusora está protegido por un fusible de 5A similares. Ver las imágenes. Este fusible también se calienta al tacto y si el circuito tira amperios máximo calentar y ampliar y romper el circuito. Encontramos que teníamos que tener un ventilador pequeño soplo de aire sobre los fusibles para mantenerlos frescos durante el calor inicial hacia arriba de la cama. Una vez que hicimos esto se calienta no hay problema. Podemos mirar de cambiar el fusible hacia fuera a una unidad de 15A más adelante.
Asegúrese de conectar los dos cables del circuito de 12v desde la cama de calor a las rampas que se insertan en los bloques de terminales correctamente y los tornillos están bien apretados.
En la construcción:

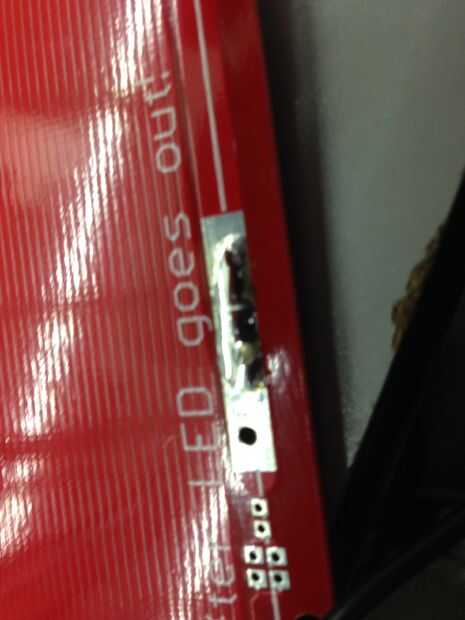

En nuestra estructura que vuelta la cama para que los 12V de la soldadura cojines estaban en la parte posterior de la impresora - esto fue así que los funcionamientos de cable eran más cortos y no corrían debajo de la cama sí mismo. Utilizamos el mismo 16awg que se utilizó para ejecutar la fuente de alimentación 12V. Debe utilizar cables trenzados flexibles para la cama de calor 12V.

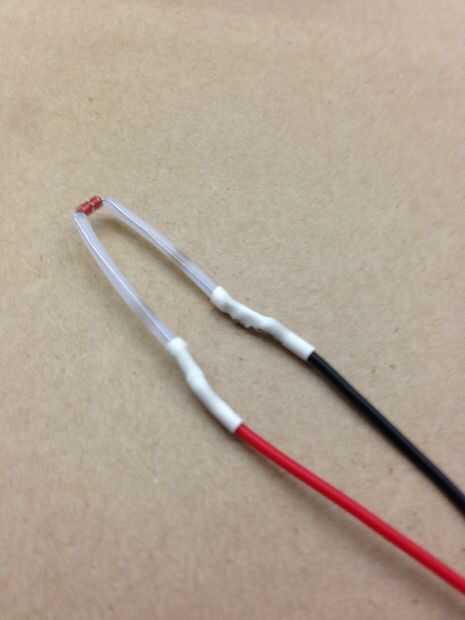

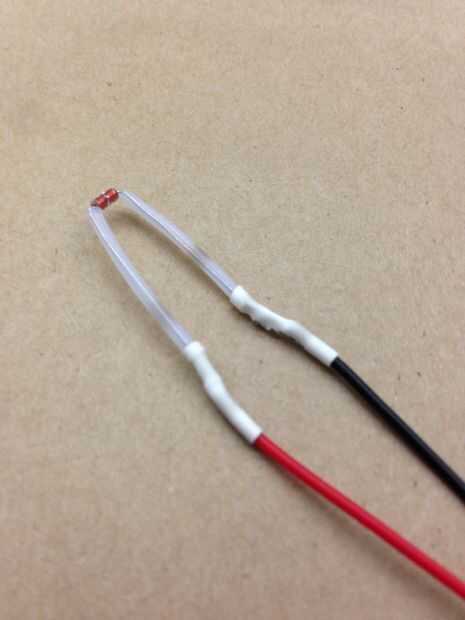

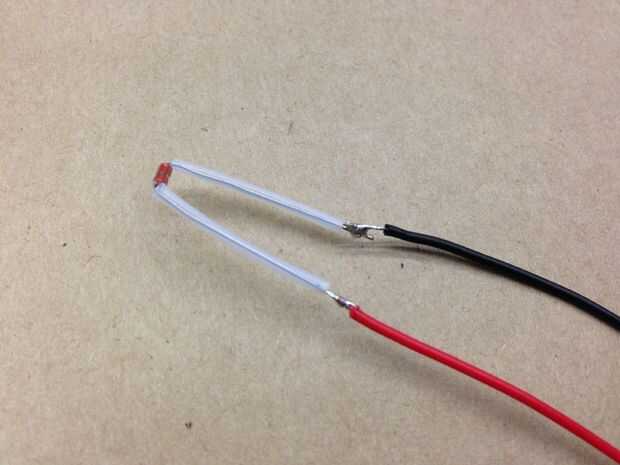

Es la temperatura de la cama es leído por las rampas de Arduino por un termistor (generalmente 100k). Hemos utilizado un par de cables desde el kit de cables que compramos de eBay. El termistor a los cables de la soldadura y cubra las uniones con termorretráctiles.

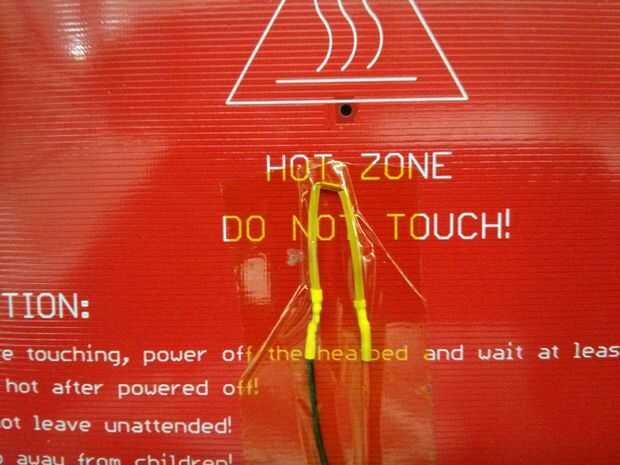

El termistor se une a la parte inferior de la cama con la cinta "kapton". Ver la imagen adjunta.
También hay un agujero en el centro de la cama de calor - esto es así si usted quiere poner el termistor en contacto con la lámina de vidrio que generalmente va en la cama de calor, puede leer directamente la temperatura del vidrio. Debido a la forma de nuestro termistor hemos pegado con la posición normal contra la cama de calor sí mismo.

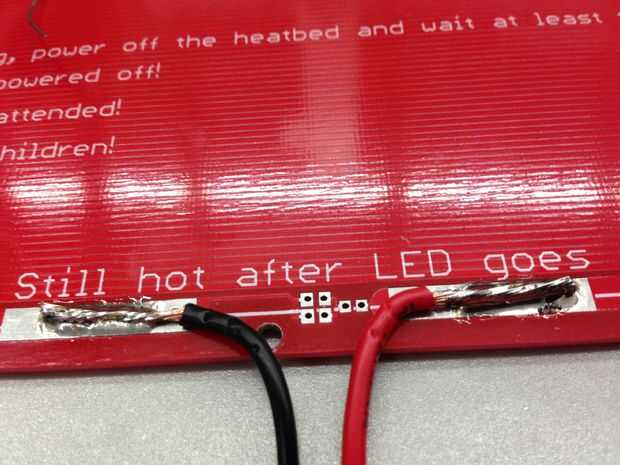

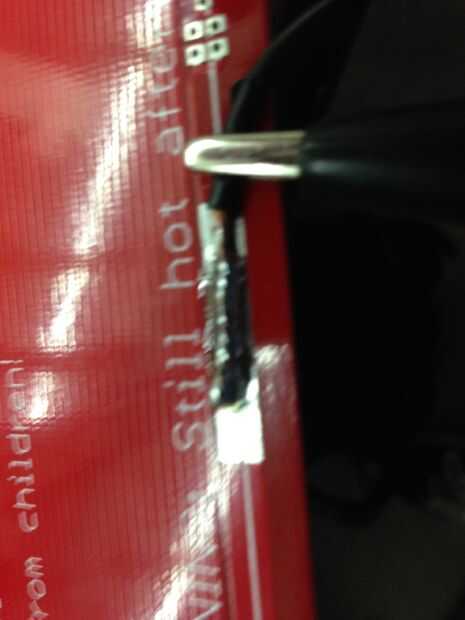

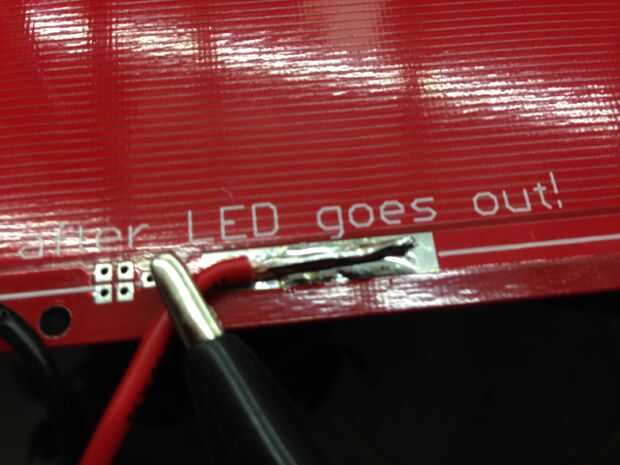

Los dos cables de 12V a los pads de soldadura de la soldadura y luego Monte la cama de calor sobre el armazón. Con la cama completamente adelante medida y cortar a ambos conjuntos de cables. Los cables de 12v cama van a la posición de rampas D8 - Asegúrese de que los tornillos que sujetan el extremo en el bloque de terminales en las rampas estén apretados...
Los cables de termistor ir a los pines de T1 en las rampas.

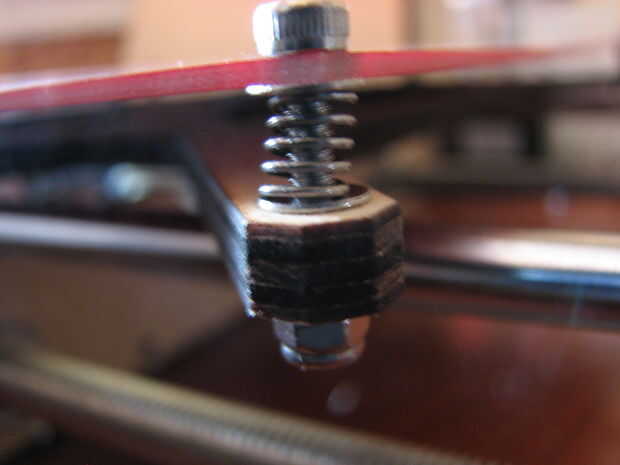

Al marco con tornillos M3 cama de calor y utiliza resortes con arandelas para nivelar la cama si es necesario.
En el firmware Configuration.h archivo busca la línea:
#define TEMP_SENSOR_BED 0
Cambie el valor a lo que mejor adapte a tu termistor - utilizamos un valor de 1
Guardar y cargar en el Arduino.
Conecte todo y abrir Pronterface, conectar a las rampas y haga clic en el cuadro de "cuidado" en la columna de la izquierda por encima de la gráfica, en versiones anteriores del software es el "Monitor de impresora" en la parte superior de esta columna.
También, haga clic en "Configuración" y luego "Opciones" luego "Interfaz de usuario" y asegúrese de que hay una marca de verificación en "Medidores de temperatura de pantalla" - debe reiniciar Pronterface después de esto.
Debería ver la temperatura de la cama leyendo la temperatura ambiente actual. Seleccione a temp PLA desde el menú desplegable y haga clic en el botón "set". Debería ver la temperatura de subida en el gráfico y nivelará a 60c.
En nuestras rampas un LED rojo se enciende cuando la cama de calor se enciende y apaga cuando se alcanza la temperatura. Una vez que llega a la temperatura deseada se ciclos de encendido y apagado para mantener el ajuste correcto.
Mantenga su mano sobre la cama (no tocarlo - estará caliente) y podrás sentir el calor. Probar la configuración de ABS y asegúrese de que los niveles de la temperatura de la cama hacia fuera correctamente.
Asegúrese de haga clic en el botón de "apagado" antes de desconectar de las rampas al cierre los 12V a la cama.
Si el fusible se dispara antes de que se alcance la temperatura correcta intente usar un pequeño ventilador para enfriar los fusibles. Como se mencionó anteriormente encontramos que un pequeño ventilador era necesario para ayudar a enfriar el fusible.
Se necesita un 8 "x 8" pieza de vidrio - se utilizaron 3mm. Cubrimos el vidrio con cinta de pintor azul para ayudar a la primera capa de abs extruido/pla se adhieren al cama de cristal. Otra opción es cinta de kapton. No deje que la cinta se superponen en sí mismo, ya que producirá la primera capa imprimir incorrectamente y por lo tanto todas las otras capas.
