Paso 7: extrusora
Hay pocos diseños diferentes para extrusoras. Nuestro kit de plástico vino con un "de Greg Wade" estilo.

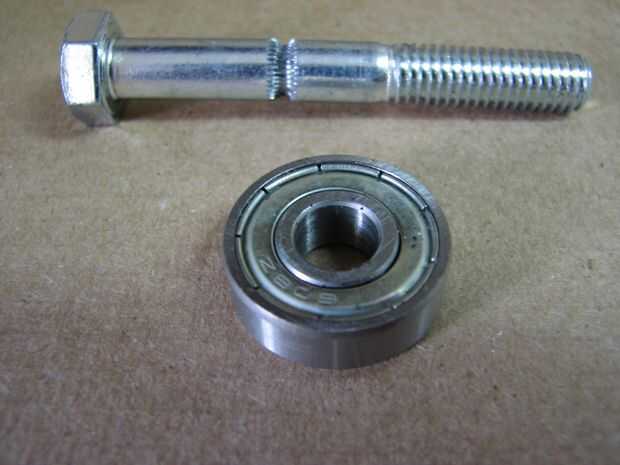

Consta de un perno de "hobbed", 3 x 608zz cojinetes, pequeño engranaje para el motor y un engranaje grande que el tornillo de hobbed cabe en M8 tuercas y arandelas, un perno 25mm M3 y tuerca de la rueda loca, un perno de 10mm M3 y tuerca para el pequeño engranaje, una longitud de 20mm de varilla lisa de M8, 3 x 10mm M3 tornillos para sujetar el motor. Para la tensión intermedia también tendrá 2 x 6-32 x 2 "(o más) pernos y tuercas para que coincida con. También 2 x resortes de tensión - utilizamos resortes desechados que se encuentran en una línea de freno del coche.

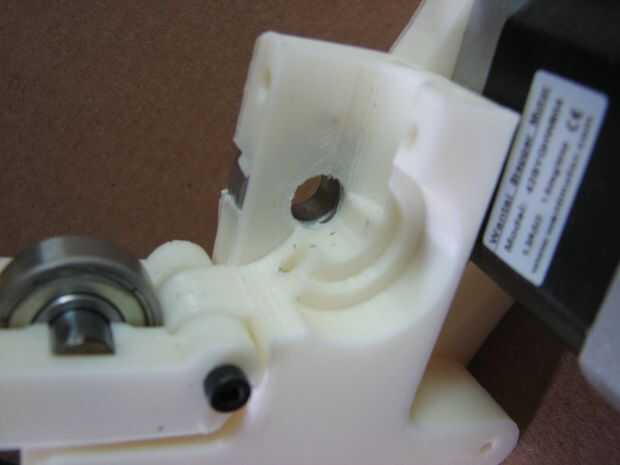

Comenzar limpiando los agujeros donde montar el motor y asegúrese de que el 608 cojinete encaja en la pieza principal de la extrusora.

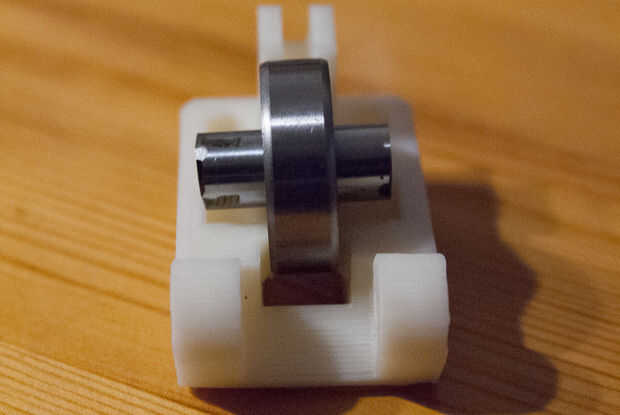

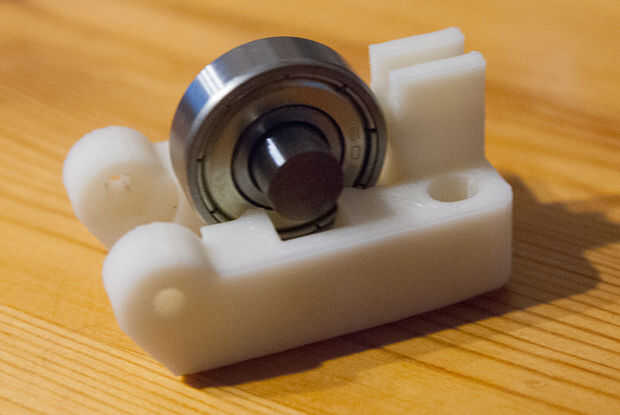

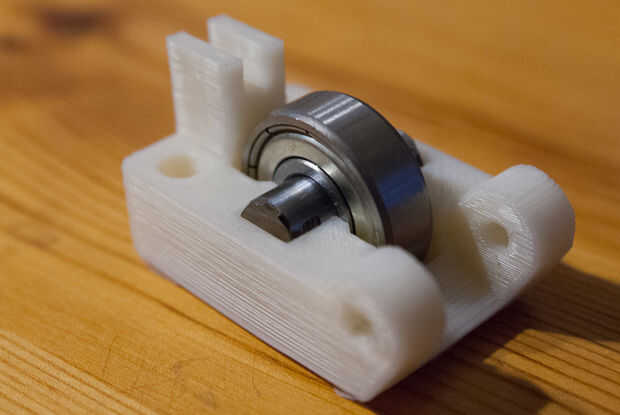

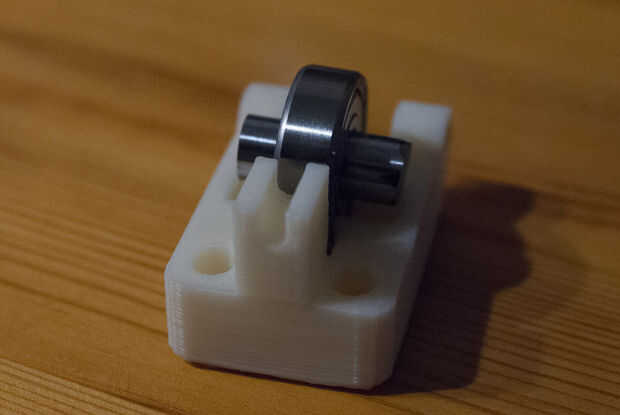

Deslice uno de los 608 teniendo una longitud de 20mm de varilla lisa M8 y pulse en la rueda loca. Debe encajar en su lugar con un poco de fuerza.

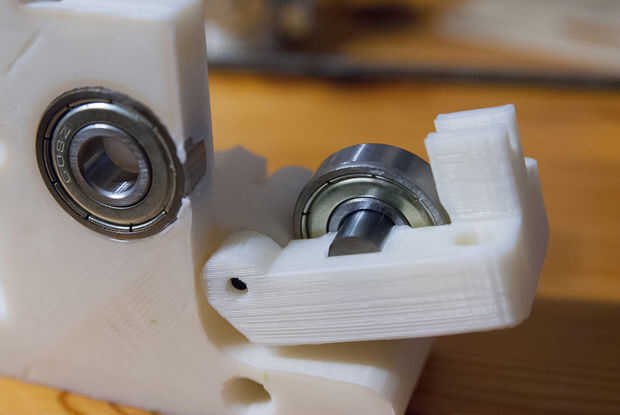

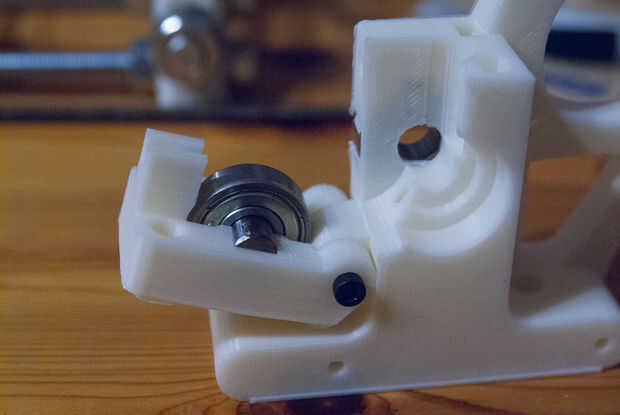

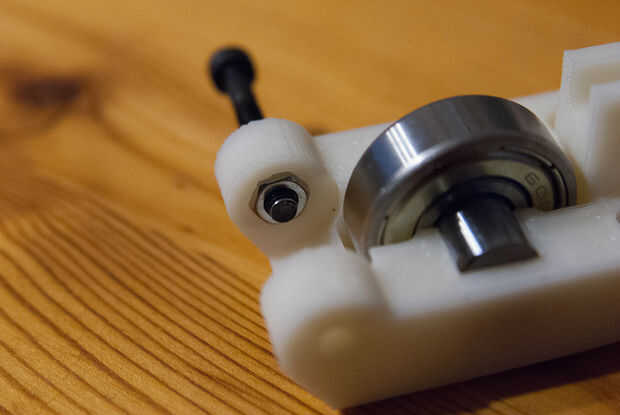

Se utilizan un perno 25mm M3 y tuerca para fijar esto al cuerpo de la extrusora. La tuerca se ajusta en el interior de la etiqueta - ver las fotos.

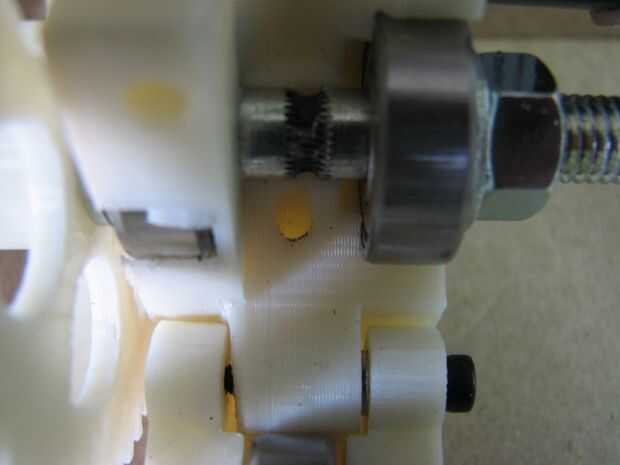

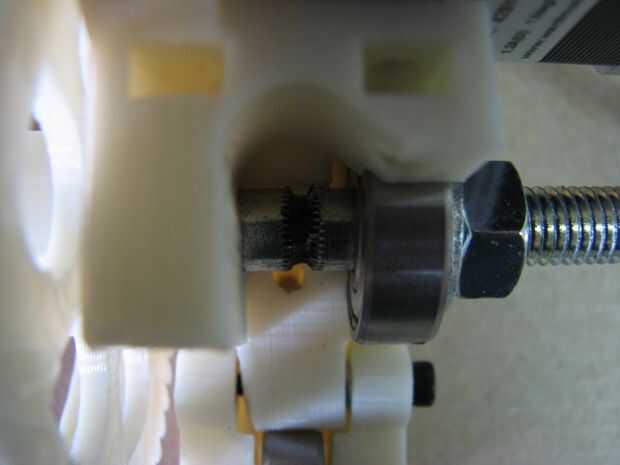

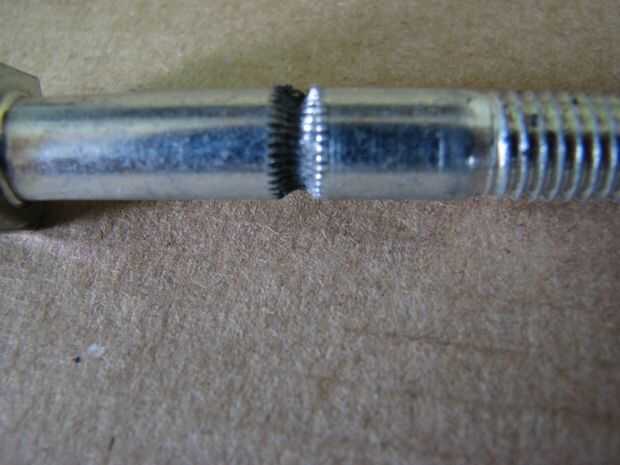

El tornillo de M8 hobbed encaja en el engranaje grande y a través de un cojinete 608 en la pieza de extrusión grandes. Deberás agregar arandelas de cuña entre el engranaje y el 608 cojinete para asegurarse de que la fresa se alinee con el agujero para el filamento. Una segunda 608 cojinete mantiene el perno en su lugar. Prueba de ajuste y acuñe según sea necesario. Use un nylock M8 o 2 M8 Pernos regulares ceñidos juntos para sostener la hobbed del perno en su lugar.

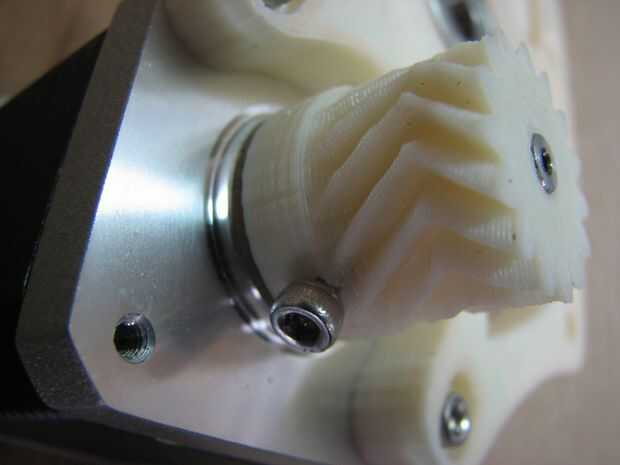

El pequeño engranaje encaja en el eje del motor, hay que escariar el agujero hacia fuera un poco para un buen ajuste. Una tuerca M3 va en la ranura en el lado del engranaje pequeño y un M3 x10mm perno tornillos para sostener el pequeño engranaje contra el eje del motor. Nos presentó una cara plana en el eje del motor para ayudar a sostener el pequeño engranaje al eje del motor, si el eje del motor no tiene una cara plana en ella debe presentar uno sobre él. Si no entonces el engranaje se deslice sobre el eje y el filamento no saca correctamente.

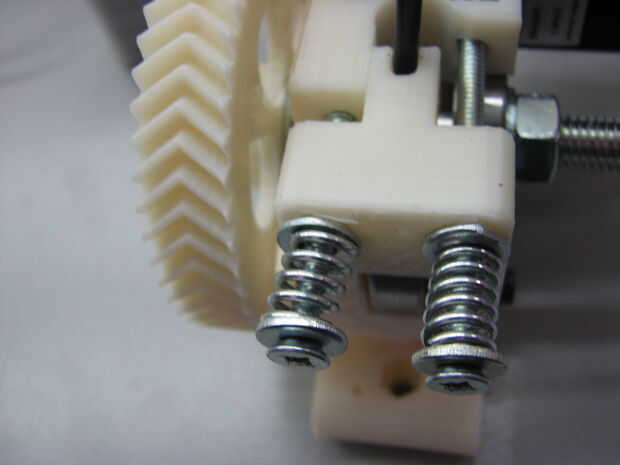

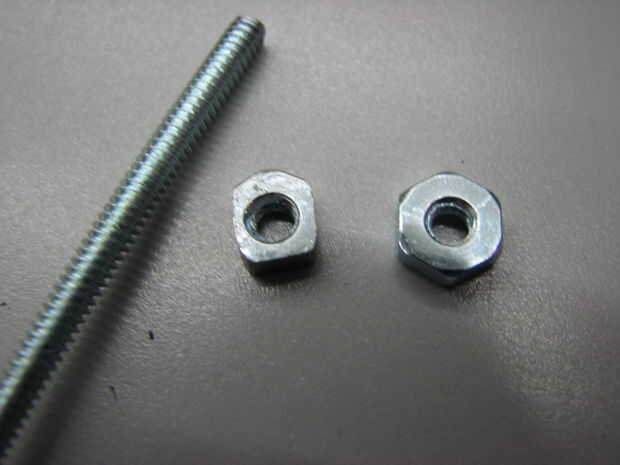

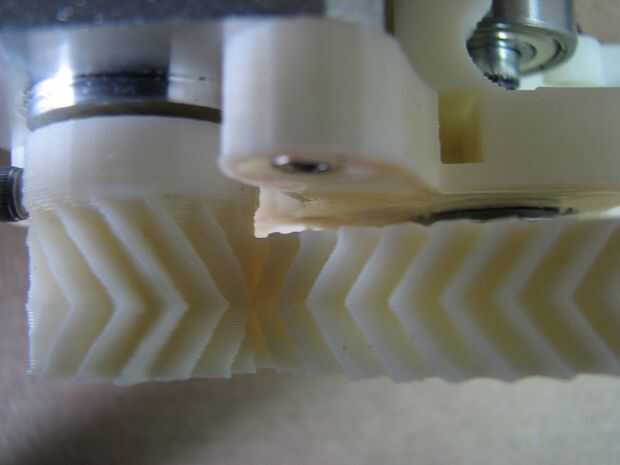

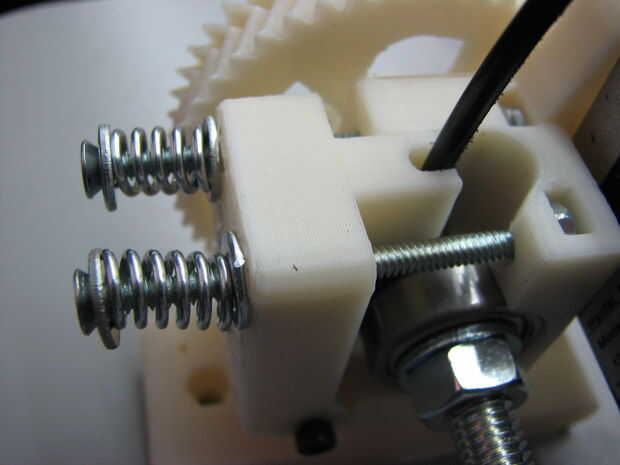

Perno del motor de la extrusora y prueba de ajuste los engranajes para asegurarse de que alinee - sólo asegúrese de que el perno de hobbed ha sido prueba equipado primero y que el hobb se alinee con el agujero para el filamento, y asegúrese de que el pequeño engranaje se ajuste y acoplamiento con el engranaje más grande. Hay ranuras en el cuerpo principal de la extrusora donde encajan las tuercas de 6-32. Tuvimos un poco de material de nuestro para hacerlos resbalar en su lugar, ver las fotos de archivo. Montar las 2 x largo 6-32 tornillos a través de las arandelas y los resortes. La tensión correcta no se conocerá hasta probar y calibrar el motor de la extrusora.
En esta etapa la estructura física se hace más o menos. A continuación pasar a montaje de la placa de Arduino Mega c/w rampas y empezar a conectar los equipos eléctricos
