Paso 7: Cableado de la placa
Esta es la parte de 'diversión', dependiendo de lo que tienes a la mano hacer el cableado de la protoboard. Recomiendo gastar un poco de tiempo en este paso, el esfuerzo vale la pena!

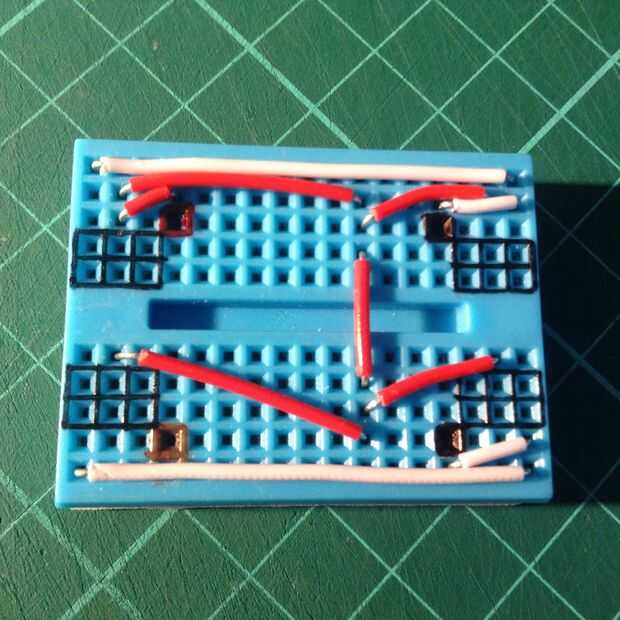

Independientemente de su método, reproducir el cableado que se muestra en la imagen, teniendo en cuenta que el escarabajo se ranura en la parte superior, significando las clavijas de alimentación tendrá que ser sin obstáculos, y su vecindad cercana adecuadamente claro de cables así.
También necesita mantener las áreas reservadas para los bornes de arranque tan claramente como sea posible. Me marcaron su ubicación en el cuadro para su conveniencia, por lo que si usted no puede reproducir el cableado verbatim un vistazo primero y asegúrese de que los cables no están en el camino antes de ir más lejos.
Tenga en cuenta que no tienes color código el cableado como se vinculan los puntos como se muestra. En el cuadro blanco servirá las líneas de tierra, mientras que rojo será proveen la placa con 5V (u otro voltaje si usando el pin Vin).
