Breakout de protoboard cable paralelo

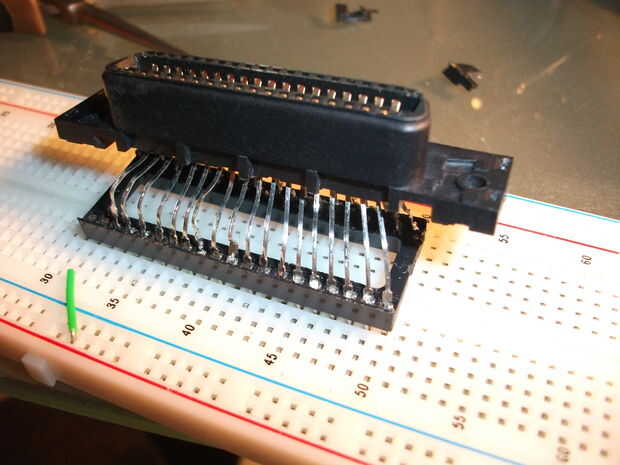

estoy experimentando con máquinas CNC por lo que se me ocurrió esta forma simple y barata para hacer un adaptador de enchufe un cable de impresora en un protoboard. Utiliza un zócalo tirado de una impresora vieja y un zócalo de 40 pines del IC. El zócalo del IC es necesario porque estos conectores, el tiempo en almacén comprado o salvado, no tienen el espacio adecuado para encajar en un protoboard. Esto también puede ser útil si usted quiere montar a una placa prototipo con 0,1" espaciado.

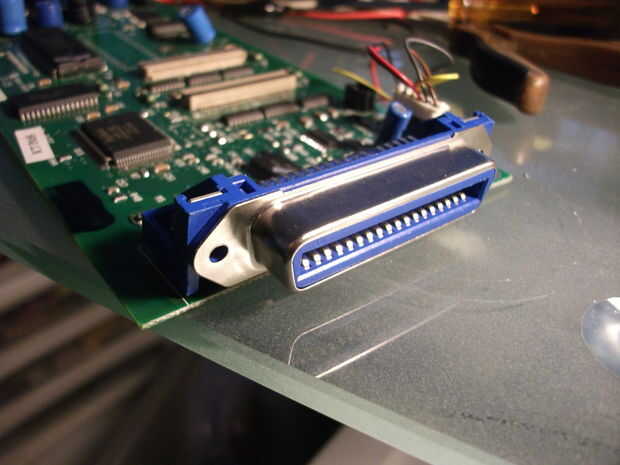

Este método puede utilizarse con un conector DB25, DB36, o cualquier otro ángulo de zócalo para montaje en circuito impreso. Mi ejemplo utiliza una toma de corriente y cable con una 36 pin Centronics conector, que se encuentran en muchas impresoras viejas, porque ese es el tipo de cable y toma que tuve de una impresora desmonté. Si quieres DB25 como un puerto paralelo estándar de la computadora, es bastante fácil de encontrar una placa base antigua con una de esas tomas que pueden ser utilizados en la misma forma.

Materiales:
1 DB25, Centronix 36pin u otro soporte de montaje de PCB que desea adaptarse a un protoboard.

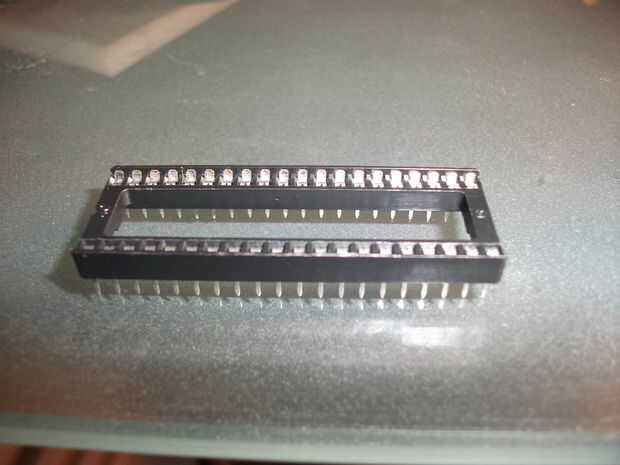

1 40 perno IC, preferentemente la clase con fichas planas, aunque la clase pin mecanizado puede trabajar
De la soldadura
Abrazaderas de plástico (opcional)

Herramientas
Pinzas/pinzas de nariz de aguja
Soldadura de hierro
Soldadura sucker o desoldador (si su enchufe es actualmente conectado a un tablero)
