Hola a todos.
Este es mi primer instructivo! Si tienes cualquier sugerencia o consulta, no dude de enviarme un PM.
Después de recibir mi barato (horriblemente, que es lo que obtienes por ser un cordero) 74HC595 shift registros de China poco tiempo atrás, decidí que era tiempo de darles una oportunidad.
Hice una generación primera inestable en mi protoboard pero olvidar las resistencias (pensando la corriente era tal vez internamente me limitada por una resistencia, de tonta), consiguió el IC muy caliente.
Después de un segundo prototipo del edificio me di cuenta de cuánto de una molestia era prototipo con ICs en un protoboard, tener que romper todas las salidas con los cables y luego conectar resistencias, LEDs y luego tierra o les salta enseguida con las resistencias, y cuánto más fácil sería tener una pequeña placa con un zócalo del IC y resistencias en las salidas para ahorrarme todo el trabajo de insertar resistencias.
El hecho de que no estaba seguro si el ICs se rompe o no se significaba que tenía que colocar y reemplazar el ICs en mi protoboard, con doblado pernos y frustración como resultado.

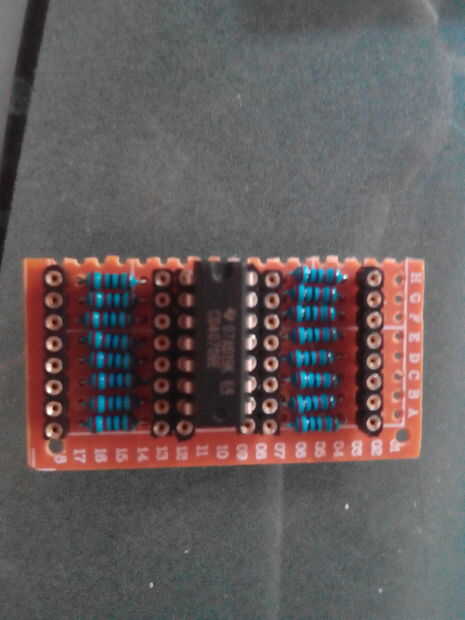

Decidí hacer un pequeño IC breakout Junta en un pedazo de protoboard con un zócalo para CI, conectores conectados directamente al IC y conectores conectados a la IC a través de un resistor de 1kΩ.
Esto no sólo me permitiría conectar LEDs a la IC, pero también para conectar directamente a la IC. Mientras la Junta, me di cuenta tenía otra característica: las cabeceras que están conectadas a las resistencias se pueden utilizar para sacar el nivel de lógica de las entradas del IC hacia arriba o hacia abajo! Mientras que 1kΩ no es exactamente el valor perfecto - generalmente utilizo 10kΩ o 15kΩ - como se sorteo/fuente una cantidad relativamente grande de corriente, es aún utilizable para alta potencia ICs o ICs con una alta impedancia de entrada (el tipo de IC en un tirón abajo/arriba resistencia es específicamente necesario) como chips CMOS.
Vamos a empezar!
