Paso 3: Soldar los pins de I/O
La dificultad aquí es que la distancia entre los puntos de la entrada-salida perforado en la placa no corresponde a un tono normal. Esto no importa demasiado para el resultado final pero significa que las clavijas será desconectadas hasta que se sueldan hacia abajo y por lo tanto posiblemente moverá a un lado u otro que mientras realizas la tarea.

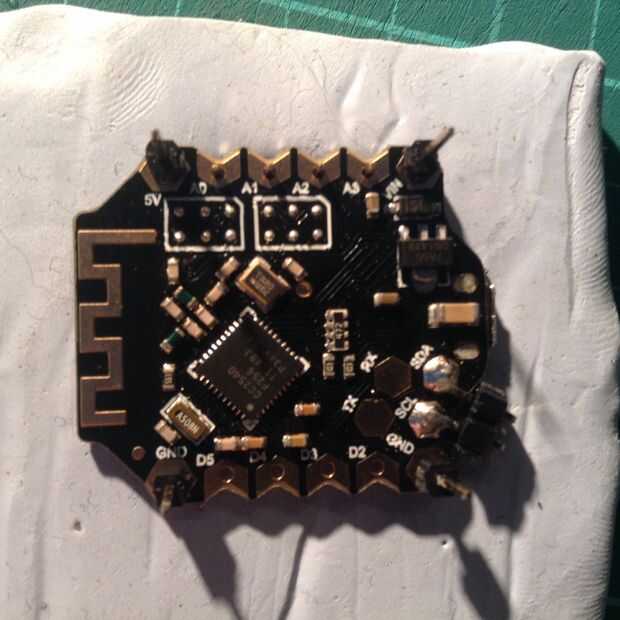

Otra vez, usando blu tack para sentarse las clavijas y la Junta va a ser su mejor opción. El escarabajo en los pines de alimentación de descanso sobre una superficie plana, coloque los pernos en los agujeros con el lado más corto va a través de ella (estamos soldando la entrada-salida en el lado opuesto de la Junta respecto a los pines GND/Vcc). Presione hacia abajo un trozo de blu tack doblado por la mitad en las clavijas y la Junta. La soldadura de los pines de la parte inferior.
Consejo: la forma más sencilla es probablemente presentar los pernos 4 a la vez, A D entonces (o viceversa), pero a ti cómo te acercas a esto. Hagas lo que hagas, solo tome su tiempo o los pasadores será desalineados después cuando montamos los terminales de salida.
