Paso 9: Mediante puentes
Lo primero que notará es que los pines de I/O no se salvar en los bloques de terminales. Normalmente usaría GND + VCC de los bloques de terminales + señal de origen directamente sobre el perno de escarabajo, esto es cómo tiendo a utilizarlo ya que muchos sensores de que uso no cumplen con el pedido de pin G/V/S y a menudo es necesario utilizar cables de puente solo para enganchar encima de todos modos.
Dicho esto, quería ser capaz de conectar sensores a los pines sólo terminal y interruptor de entrada sobre la marcha. Esto es útil cuando se trata de refinar el código, como usted puede rápidamente A / B los resultados. También resulta práctico si desea flash del microprocesador con un programa polivalente que permite reubicar la instalación en otro lugar, donde las condiciones requieren una programación diferente.

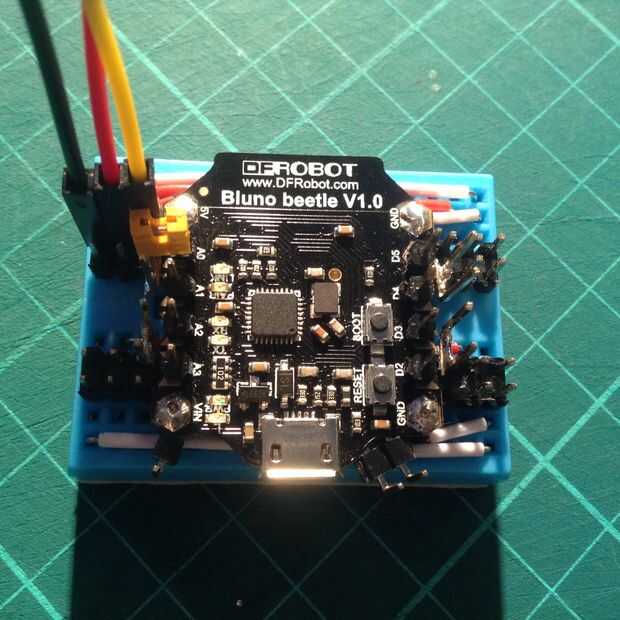

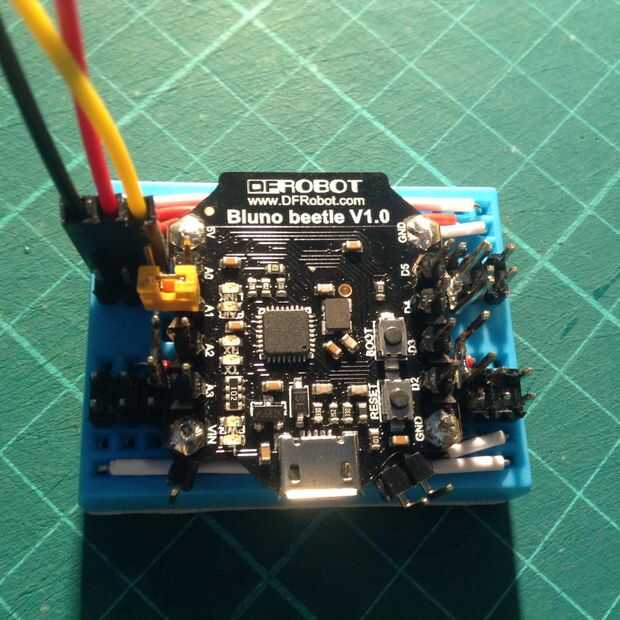

Así es cómo funciona: mediante el uso de puentes pueden decidir que I/O está conectado a los sensores. Opciones son entre A0 y A1, A2 y A3, D2 y D3, D4 y D5. Las fotos que adjunto mostrará un puente de intercambio entre A0 y A1 como ejemplo.
Por supuesto no es estrictamente necesaria una solución puente y usted podría (casi) como fácilmente cables de puente de intercambio en lugar de otro, pero cuando se utiliza una combinación de programación alternativa se convierte en muy práctico código de color de sus puentes para identificar claramente lo que la Junta está ejecutando actualmente.
Así que ahí que va, que espero que hayas disfrutado este instructable, mantener el ojo en mi ID para más en el futuro!
