Hola todos de nuevo cuando estaba trabajando en el emulador portable de frambuesa Pi que se convirtió en el sistema de asiento trasero. Pensé que me gustaría usar un joystick analógico como varias de las otras estructuras. Sin embargo estaba tratando de conseguir que funcione a través de la GPIO en vez de bus USB.
Lamentablemente medio construir decidí que un controlador USB dedicado seria mejor para mi consola emulador. Sin embargo yo todavía se ocupó vanamente con el análogo al circuito de conversión digital usando el MCP3008. Aunque nunca terminé la interfaz de control para emuladores quizá alguien querría añadir un reóstato o un sensor análogo para un circuito de robot o un ser regar plantas o algo.

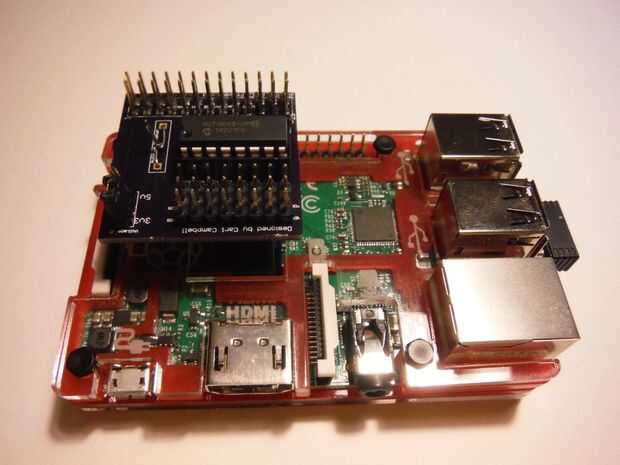

Voy a llevarte a través de la construcción del circuito en un protoboard. Dar una visión rápida de v1 en un tablero de prototipo. Terminando con el montaje de la versión 2 de mi diseño de tablero de arranque. Versión 3 retirar la prestación de la resistencia que causó más problemas de los que valía la pena.
Si desea omitir la etapa de diseño y prototipo y tener derecho a él, el PCB están disponible en circuitos 123d. O puede utilizar los archivos gerber adjunto para fabricar sus propias tablas.
Este es el enlace a la versión 3 de la Junta. en los circuitos 123D.

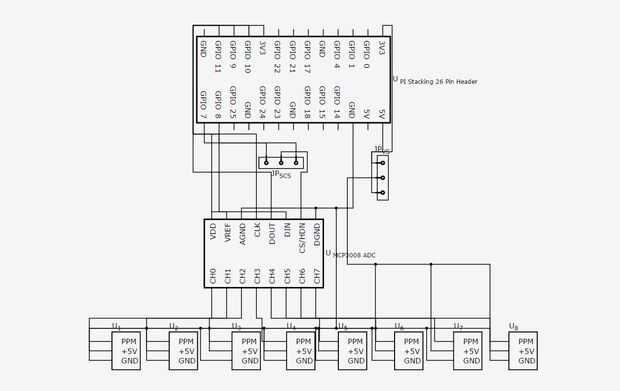

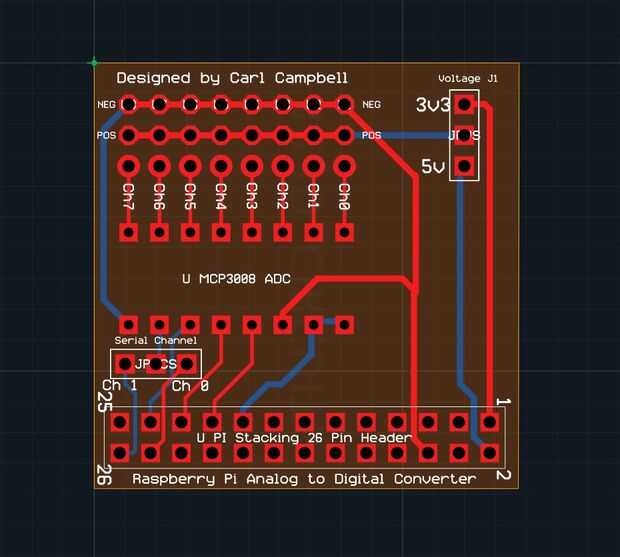

http://123D.circuits.IO/Circuits/368938-Raspberry-... Algunas notas sobre el diseño de mi tablero de arranque. Canales 0-7 están marcados como tal en la máscara de la soldadura. y la barra central como puente seleccionable por 3v3 o 5v. con tierra/negativo en el borde exterior lejano. El razonamiento para esto es como un servo RC Power es el pasador central. La idea es si cable el sensor en un enchufe de 3 pines como no puede estar conectado al revés y freír el sensor.
Este es un proyecto de código abierto cierto, compartir y compartir igual. Si la haces en un producto viable, groovy más potencia demasiado ya. Sólo asegúrese de lanzar un guiño hacia fuera a la MoTinkerGNome cuando se hacen grandes. Yo estoy compensado en absoluto por instructables de autodesk o circuitos 123D. Sin embargo en tener verdad en divulgación 123D circuitos enviarme una camiseta como cliente cortesía debido a un problema en el envío, pero es ni aquí ni allí.
Voy a suponer que tiene la capacidad de la soldadura.
También voy a suponer que usted tiene la capacidad para programar en C o Python
La dificultad de este proyecto sería considerada intermediaria pero se consideraría la aplicación de la Junta final avanzado.
ESTO NO ES UN PROYECTO PARA PRINCIPIANTES!
Cosas necesarias
- Revisión 2 o más nuevos frambuesa Pi
- Cosas para hacer la tarjeta de SD de trabajo de pie, alimentación etc etc..
- ADC MCP3008 chip https://www.adafruit.com/products/856 $3,75
- 26 jefe del pin de apilado. https://www.adafruit.com/products/1112 $1,95
- Romper Pinheaders https://www.adafruit.com/products/392 $4,95
- 2 derivaciones de puente. . http://www.eBay.com/ITM/50pcs-Computer-Mobo-CD-DVD... (que el listado es 50 fo$ 2,50)
- (opcional) Si desea apilar 2 necesita ángulo recto encabezados https://www.adafruit.com/products/816 $2,95
- (opcional) 16 pines toma IC. https://www.adafruit.com/products/220 $1
