ARDUINO MPPT SOLAR CHARGE CONTROLLER (Version-3.0) (8 / 42 paso)

Paso 8: Selección de MOSFET

El componente vital de un convertidor del buck es MOSFET. Elegir un MOSFET adecuado de la variedad de lo disponible en el mercado es bastante difícil tarea.

Estos son algunos parámetros básicos para la selección de derecho MOSFET.

1.V oltage valorar: VDS de MOSFET debe ser mayor de 20% o más de la tensión nominal.

2 corriente nominal: IDS de MOSFET deben ser mayores de 20% o más de la corriente nominal.

3.en resistencia (Rds en): Seleccione un MOSFET de baja resistencia (Ron)

4.pérdida de la conducción: depende de RDS (encendido) y el deber de ciclo. Mantener la pérdida de conducción mínimo.

5.pérdida de conmutación: cambio de la pérdida se produce durante la fase de transición. Depende en cambio de frecuencia, voltaje, etc. actuales. Intente mantener mínimo.

Estos son algunos enlaces donde puede obtener más información en la selección de la derecha MOSFET.

1.selección de MOSFET Convertidor Buck

2.una guía simple para selección de MOSFET de potencia

En nuestro diseño la tensión máxima es panel solar circuito abierto (VOC), que es casi 21 a 25V y carga máxima actual es de 5A.

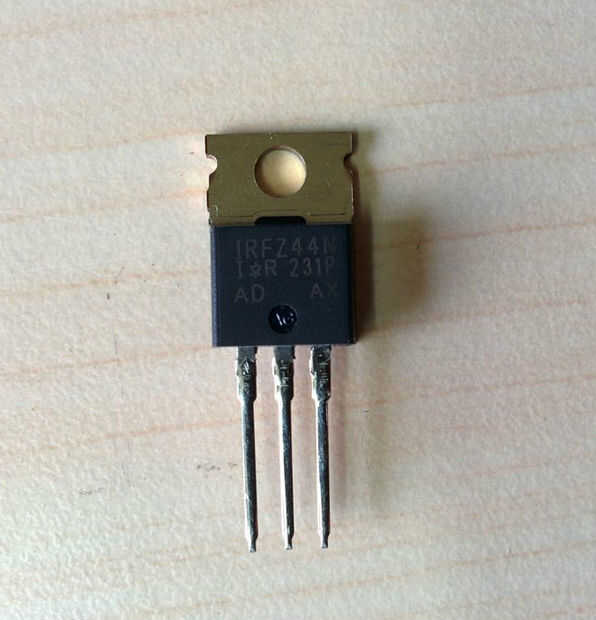

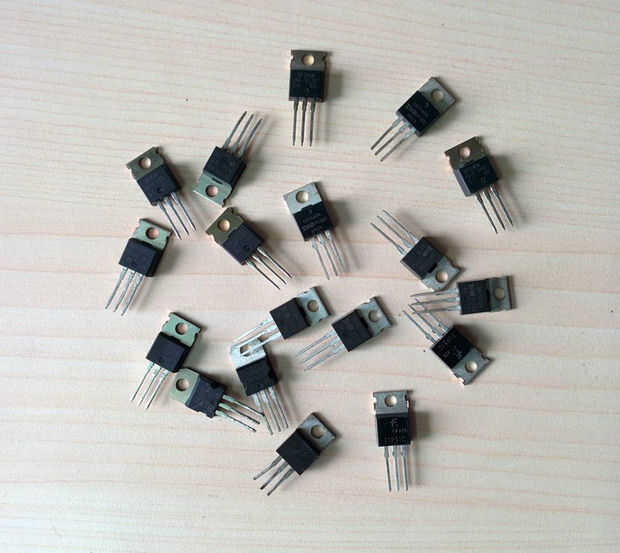

He elegido MOSFET IRFZ44N. El valor de Vds e ID tiene suficiente margen, así como tiene un bajo valor de RDS (encendido).

Usted puede chequear los demás parámetros del IRFZ44N de la hoja de datos
