ARDUINO MPPT SOLAR CHARGE CONTROLLER (Version-3.0) (2 / 42 paso)

Paso 2: Conceptos básicos en el controlador de carga MPPT

Un panel solar genera diversos voltajes dependiendo de los diferentes parámetros como:

1 la cantidad de sol luz 2 la 3 la temperatura del panel solar de carga conectada.

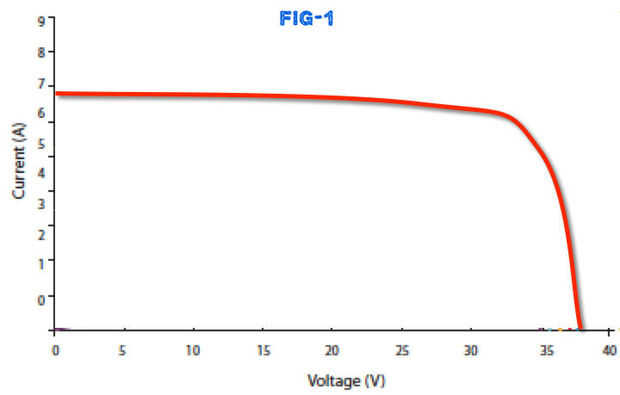

Durante todo el día, como los cambios de tiempo, el voltaje producido por el panel solar va ser variando constantemente. Ahora, para cualquier voltaje dado, el panel solar producirá también una corriente (amperios). La cantidad de amperios que son producidos para cualquier voltaje dado es determinada por una gráfica llamada curva IV, que puede encontrarse en la hoja de especificaciones de cualquier panel solar y por lo general se parece a la figura 1 se muestra arriba.

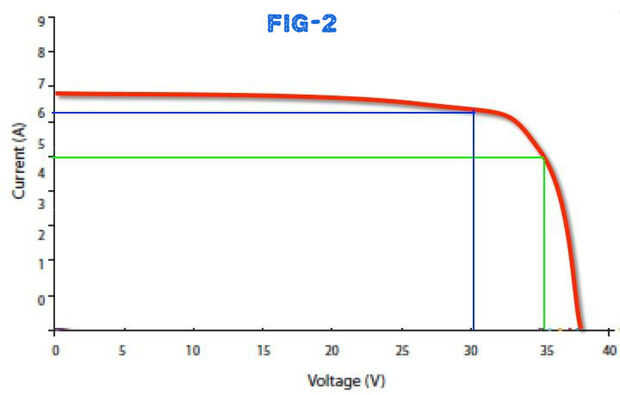

En la figura 2 anterior, la línea azul muestra un voltaje de panel solar de 30V correspondiente a una corriente de aproximadamente 6.2A. La línea verde muestra que un voltaje de 35V corresponde a una corriente de 5A.

Sabemos que potencia = V x I

En el cuadro demostrado anteriormente como se mueve a lo largo de la curva roja por encima de usted encontrará un punto donde el voltaje multiplicado por su correspondiente actual es mayor que en cualquier otro lugar en la curva. Esto se llama punto de máxima potencia del panel solar (MPP).

Ref: he descargado las imágenes de la web (www.solarquotes.com.au) para explicar el MPP.

¿Qué es MPPT?

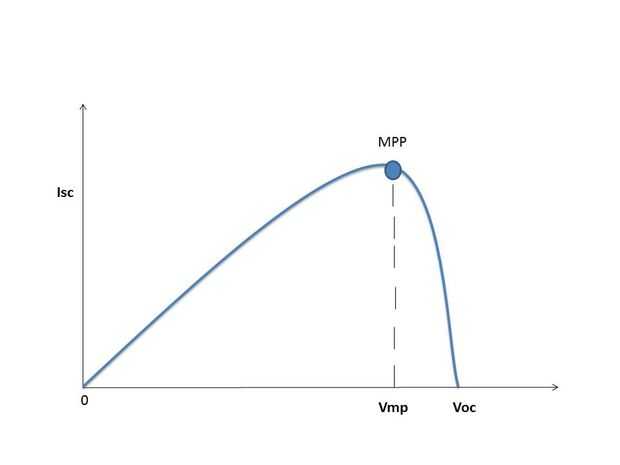

MPPT está parado para el seguimiento máximo del punto de energía. Reguladores de carga MPPT utilizados para extraer la máxima potencia disponible de módulo fotovoltaico bajo determinadas condiciones. Mira la imagen que se muestra arriba. Hemos visto que el punto de máxima potencia (MPP) de un panel solar se encuentra en la rodilla de la curva de corriente y voltaje.

Un panel solar de 12V no es realmente un panel de 12V en absoluto. Su realmente una en algún lugar entre 12V y 21V panel dependiendo de qué carga es conectada a él y cómo brillante es la luz del sol. El panel tiene una resistencia interna que cambia dinámicamente con diferentes niveles de irradiancia. Los paneles solares sólo entregará su potencia nominal en un voltaje específico y carga y esta tensión y la carga se mueve alrededor como los cambios de intensidad de luz del sol.

Por ejemplo, tome un panel solar clasificado en 100 vatios, 18V a 5,55 amperios.

18 V a 5,5 amperes significa que el panel Solar quiere ver una carga de 18/5.5 = 3,24 ohmios.

Con cualquier otra carga el panel entregará menos de 100 vatios. Así que si una carga estática está conectada directamente a un panel y su resistencia es mayor o menor que la resistencia interna de los paneles en el MPP, luego el trazado desde el panel de potencia será menor que el máximo disponible.

Tomando un ejemplo sencillo decir conectamos el panel de 100W arriba directamente a una batería de ácido de plomo de 12V, la tensión del panel sería arrastrada cerca de la carga de voltaje de la batería como la resistencia de las baterías es inferior a los paneles, pero la corriente mantiene igual a 5,55 amperios. Esto sucede porque los paneles solares se comportan como fuentes de corriente, por lo que la corriente está determinada por la luz del sol disponible.

Ahora la potencia (P) = V x I = 12 x 5.55 = 66.6W. Así que el panel Solar se comporta ahora como un panel de 66 vatios.

Esto equivale a una pérdida de 100W-66.6W = 34W (33,4%).

Esta es la razón para utilizar un controlador de carga MPPT en vez de un controlador de carga estándar como PWM. El controlador MPPT es consiste en un convertidor DC -DC, donde el ciclo de trabajo es variado para realizar un seguimiento del punto de máxima potencia.
