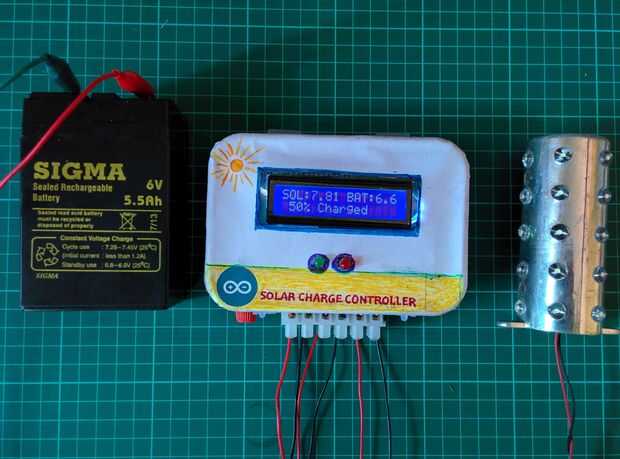

CONTROLADOR de carga SOLAR de ARDUINO (versión-1)

En mi anterior instructables he descrito los detalles de control de energía de una red de sistema solar. También he ganado el concurso 123D de circuitos para. Puedes ver este medidor de energía de ARDUINO.

Por fin publico mi nuevo controlador de carga de la versión 3. La nueva versión es más eficiente y funciona con algoritmo MPPT.

Se puede ver haciendo clic en el siguiente enlace.

CONTROLADOR de carga SOLAR MPPT ARDUINO (versión 3.0)

Puede ver mi controlador de carga de versión-1 haciendo clic en el siguiente enlace.

CONTROLADOR de carga SOLAR de ARDUINO (versión 2.0)

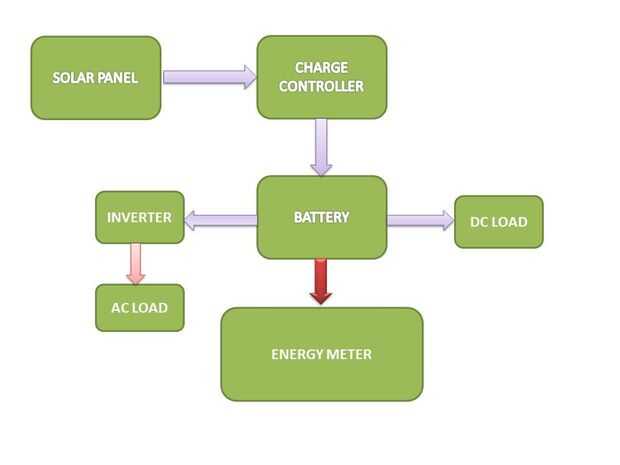

En sistema de energía solar, carga controller es el corazón del sistema que fue diseñado para proteger la batería. En este instructables voy a explicar el controlador de carga PWM.

En la India la mayoría de las personas viven en área rural donde no se llega a línea de transmisión de la red nacional hasta ahora. Las redes eléctricas existentes no son capaces de abastecer la necesidad de electricidad para los pobres. Por lo que las fuentes de energía renovables (generadores de viento y paneles voltaic de la foto ) son la mejor opción que creo. Que saber mejor sobre el dolor de la vida del pueblo como yo también soy de esa zona. Así que diseñé este controlador de carga solar DIY para ayudar a otros, así como por mi casa. No puedo creer, mi sistema de iluminación solar caseros ayuda mucho durante el reciente ciclón Phailin.

Energía solar tienen la ventaja de ser menos mantenimiento y libre de contaminación, pero sus principales inconvenientes es el costo de fabricación alta, baja eficiencia de conversión. Puesto que los paneles solares todavía tiene eficacia de conversión relativamente baja, el costo general del sistema puede reducirse utilizando un eficiente controlador de carga solar que puede extraer la máxima potencia posible del panel.

¿Qué es un controlador de carga?

Un controlador de carga solar regula el voltaje y la corriente proveniente de los paneles solares que se coloca entre un panel solar y una batería. Se utiliza para mantener la tensión adecuada de la carga de las baterías. Como se eleva el voltaje de entrada del panel solar, el controlador de carga regula la carga de las baterías evitando cualquier exceso de carga.

Tipos de regulador de carga:

1 ON OFF

2. PWM

3. MPPT

El controlador de carga más básico (ON/OFF tipo) simplemente monitorea el voltaje de la batería y abre el circuito, parando la carga, cuando el voltaje de la batería se eleva a un nivel determinado.

Entre la carga 3 reguladores MPPT tienen mayor eficiencia pero es costoso y necesita el algoritmo y circuitos complejos. Como un aficionado principiante como yo creo que es mejor para nosotros que es tratado como el primer avance significativo en la carga de la batería solar controlador de carga PWM.

Qué es el PWM:

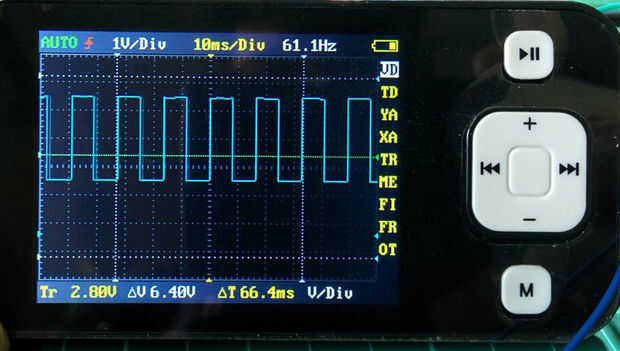

Modulación de ancho de pulso (PWM) es el medio más eficaz para lograr la carga de tensión constante mediante el ajuste de la relación de trabajo de los interruptores (MOSFET). En el controlador de carga PWM, la corriente del panel solar disminuye según condición de la batería y recarga las necesidades. Cuando un voltaje de la batería alcanza el punto de consigna de regulación, el algoritmo PWM reduce lentamente la corriente para evitar el calor y gases de la batería de carga, pero la carga sigue a devolver la cantidad máxima de energía a la batería en el menor tiempo.

Ventajas del controlador de carga PWM:

1. mayor eficiencia de carga

2. duración de la batería

3. reducir la batería sobre la calefacción

4. minimiza la tensión de la batería

5. capacidad para desulfatar una batería.

Este controlador de carga puede utilizarse para:

1. carga de las pilas usadas en el inicio del sistema solar

2. solar de la linterna en zona rural

3. carga del teléfono celular

Creo que he descrito mucho sobre los antecedentes de las salidas de controller.let de carga que el controlador.

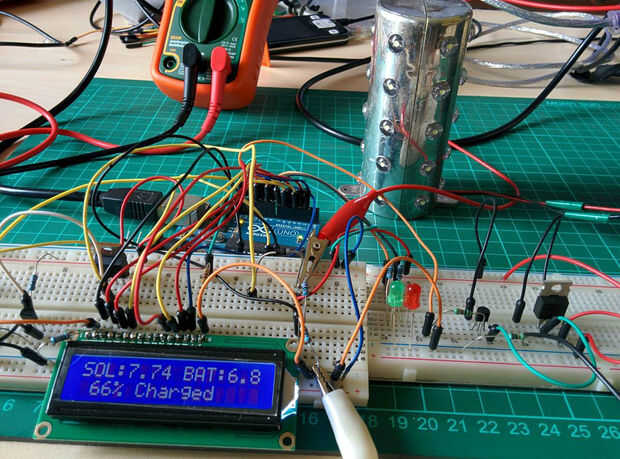

Como mi instructables anterior usé ARDUINO como el micro controlador de la en-viruta PWM y ADC.
