CONTROLADOR de carga SOLAR de ARDUINO (versión 2.0)

Hace un año, comencé a construir mi propio sistema solar para proporcionar energía para mi casa. Inicialmente hice un regulador LM317 base y un metro de la energía para el sistema de vigilancia. Finalmente hice controlador de carga PWM. En abril de 2014 que postee mis diseños de controlador de carga solar PWM en la web, se hizo muy popular. Mucha gente en todo el mundo ha construido sus propios. Muchos estudiantes han hecho para su proyecto de Universidad teniendo ayuda de mí. Recibí varios correos electrónicos cada día de personas con preguntas sobre modificación de hardware y software para diferentes clasificado el panel solar y batería. Un gran porcentaje de los emails están en relación con la modificación del controlador de carga para un sistema solar a 12 voltios.
Puedes ver mis otros controladores de carga de la versión

CONTROLADOR de carga SOLAR MPPT de ARDUINO (versión 3.0)
CONTROLADOR de carga SOLAR de ARDUINO (versión 1)

Para solucionar este problema hice este nuevo controlador de carga de versión para que cualquiera lo puede usar sin cambiar el hardware y software. Combinar ambos la energía metros y carga de controlador en este diseño.

Especificación de controlador de carga de 2 versión:

1 controlador de carga como contador de energía bien

2. selección de voltaje de la batería automática (6V/12V)

3 PWM algoritmo de carga con auto punto de ajuste de carga según el voltaje de la batería

4 Indicación LED de para el estado de estado de carga y carga

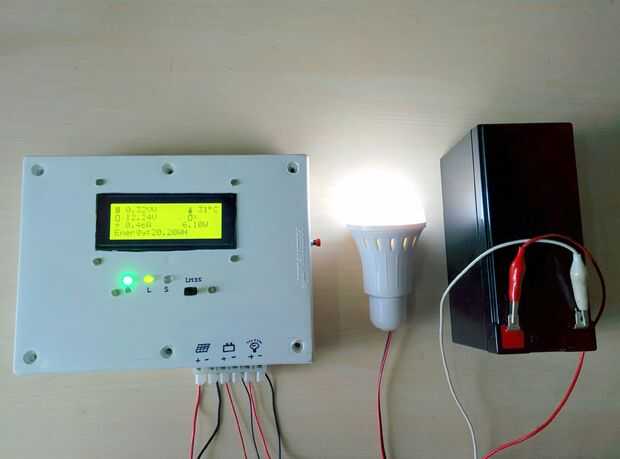

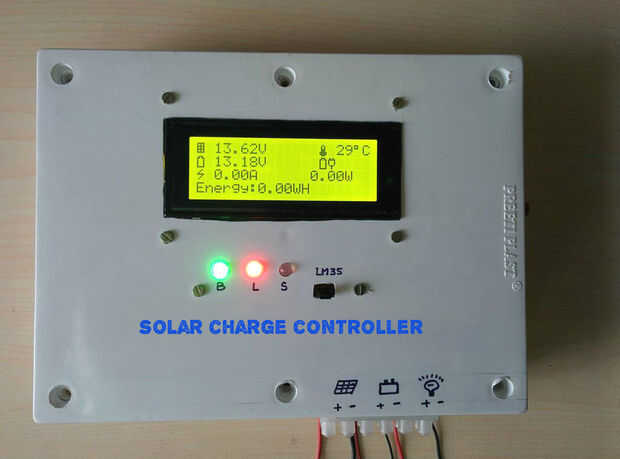

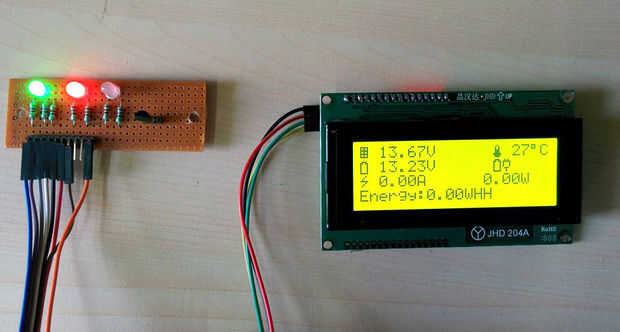

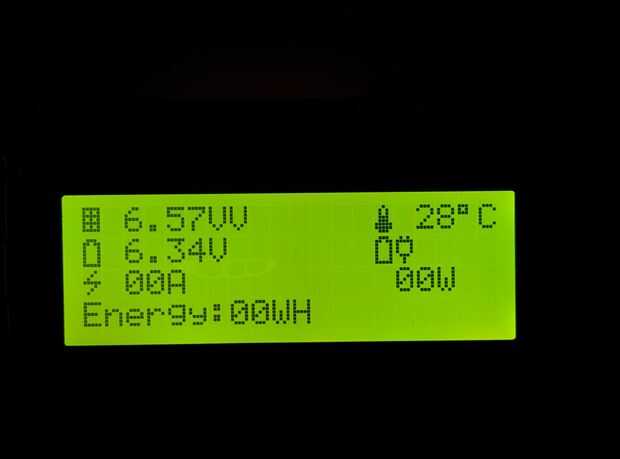

5. 20 x 4 caracteres pantalla de LCD para la visualización de los voltajes, corrientes, potencia, energía y temperatura.

6 pararrayos

7 protección de flujo actual reverso

8 corto circuito y sobre carga de protección

9. temperatura compensación de carga

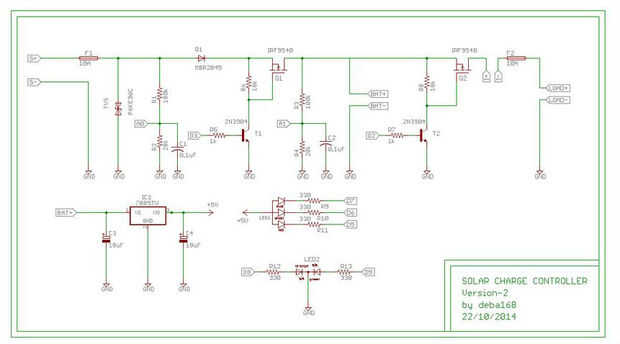

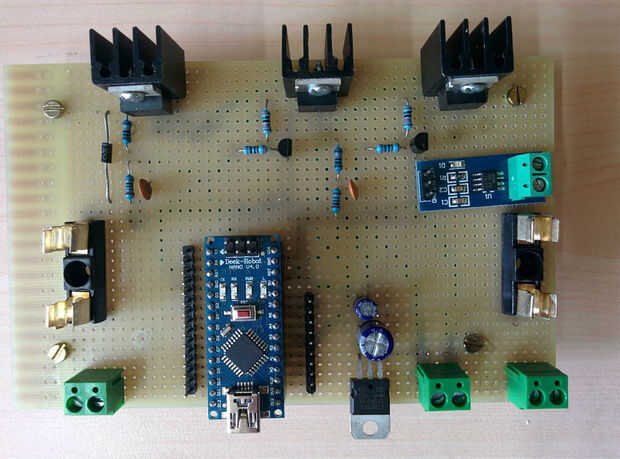

Especificaciones eléctricas:

1 tensión nominal = 6v /12V

2 corriente máxima de = 10A

3 máxima corriente de carga = 10A

4 Voltaje de circuito abierto = 8-11V para sistema de 6V/15 - 25V 12V sistema
