ARDUINO MPPT SOLAR CHARGE CONTROLLER (Version-3.0) (18 / 42 paso)

Paso 18: Agregar la entrada y hacia fuera puesto terminales:

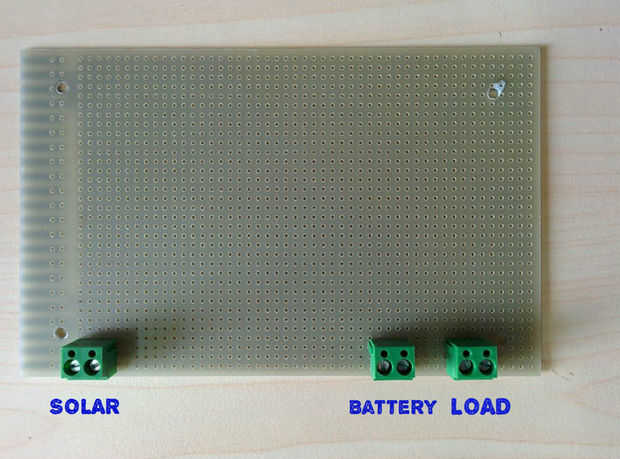

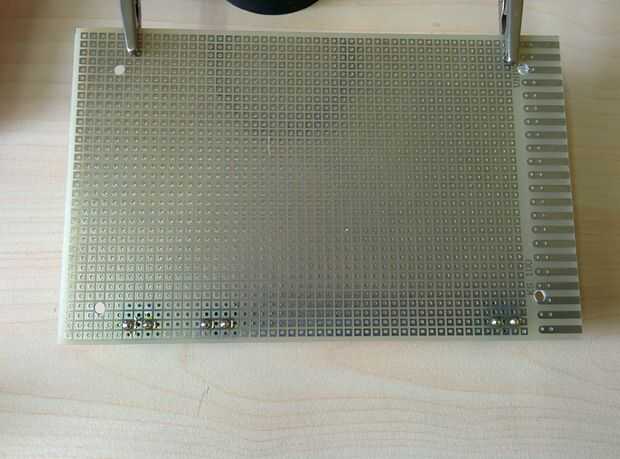

En primer lugar de la soldadura de los tres terminales de conexión de panel, batería y carga solar.

La izquierda es para el panel solar, central es para la batería y la derecha es para la conexión de la carga.
