Paso 6: Cómo un INDUCTOR TOROIDAL del viento

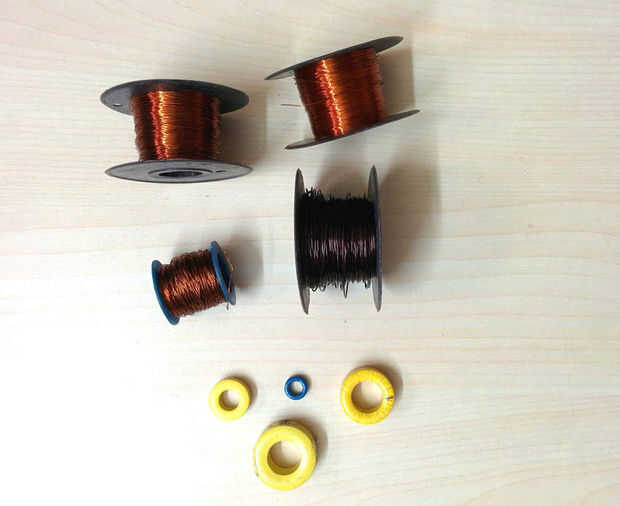

He recogido un montón de núcleos toroidales de la vieja fuente de alimentación de computadora. Así que pensé hacer el inductor en mi casa. Aunque tomó mucho tiempo hacer, pero he aprendido mucho y disfrutado durante la fabricación. Estos son algunos trucos lo que aprendí durante el rodaje, así que usted puede hacer fácilmente.
Cómo enrollar el hilo:

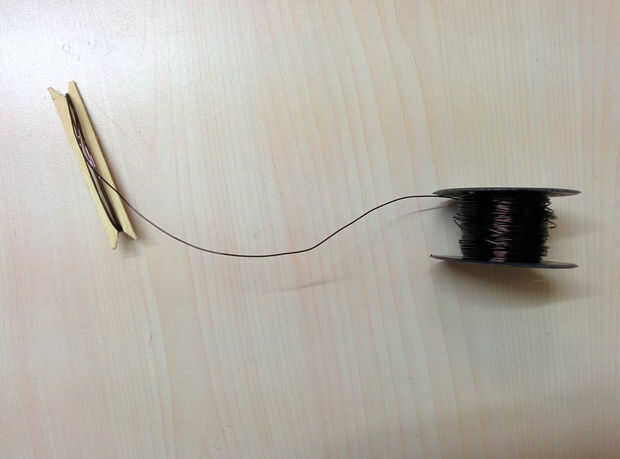

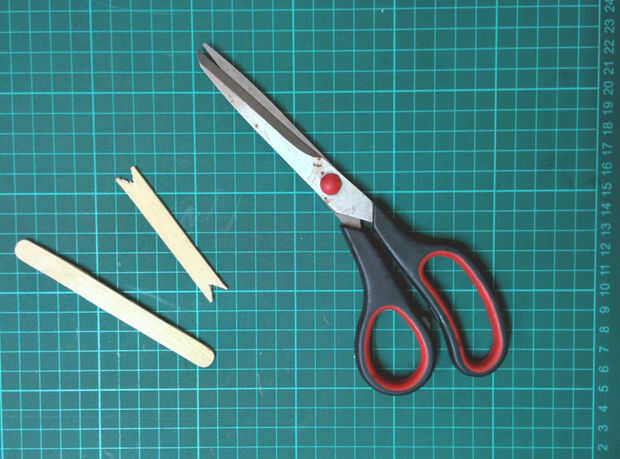

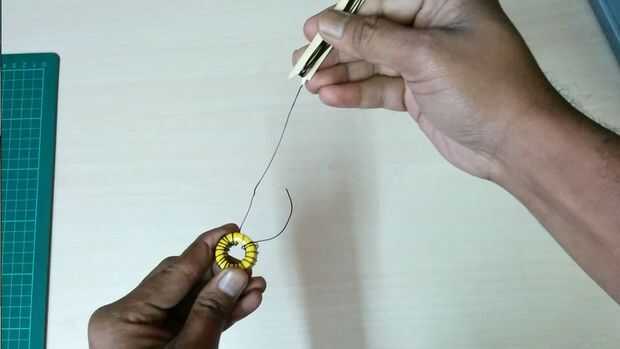

Bobinado a mano es muy doloroso para la piel así como usted no puede hacer la bobina tan apretado. Asi que me hice una sencilla herramienta de popscile stick para los toroidales de la bobina. Esta sencilla herramienta es muy útil y puede hacer perfecto y apretado de la bobina. Antes de hacer el inductor que tienes que saber la especificación de la base y el número de vueltas.
Los parámetros importantes de toroidales son
1. exterior diameter(OD)
2.Inner diameter(ID)
3 altura (H)
4 Al valor
Como no sé el número de parte, utilicé un método indirecto para identificarlo. Primero mido el OD y el ID de la base desconocida usando mi pie de rey, era alrededor de
OD = 23,9 mm (. 94' "), ID = 14.2mm(.56"), H = 7, 9 mm (. 31") y amarillo color blanco.
Usé una tabla de base de toroidal (página 8) para identificar la base desconocida. Adjunto esta carta del tamaño del toroide en el fuelle. Contiene una gran cantidad de información para el diseño del inductor. La versión en PDF se adjunta a continuación.
Encontrar el número de parte:
Busqué la tabla de la dimensión física de la carta. De la tabla se encontró que la base es T94
Encontrar el número de mezcla:
El color de la base es indicación de número de la mezcla. Como mi base es amarillo/blanco en color, se confirma que el número de combinación es 26
Por lo que el núcleo desconocido es T94-26
Encontrar Al valor:
De la tabla de valor de para un núcleo T94-26 es 590 en uH/100 vueltas.
Después de seleccionar el núcleo ahora tiempo para averiguar el número de vueltas necesario para obtener la inductancia deseada.
Número de giro (N) = 100 x sqrt (deseado inductancia en uH / en uH por 100 vueltas)
= > N = 100 sqrt(33/590) = 23.65 = aproximadamente 24 vueltas
También puede utilizar esta calculadora en línea para encontrar el número de vueltas. Sólo tienes que saber el número de pieza y número de la mezcla.

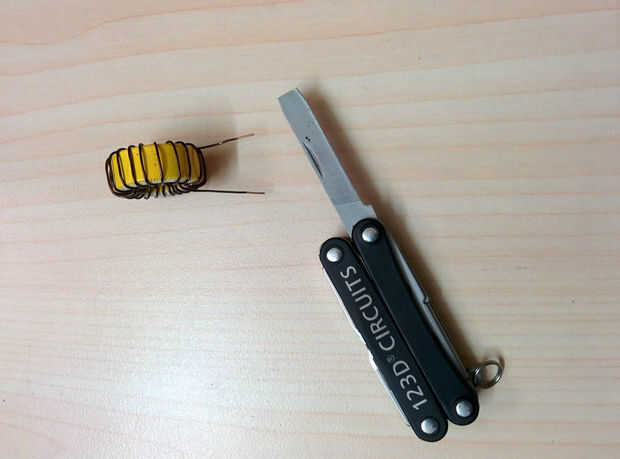

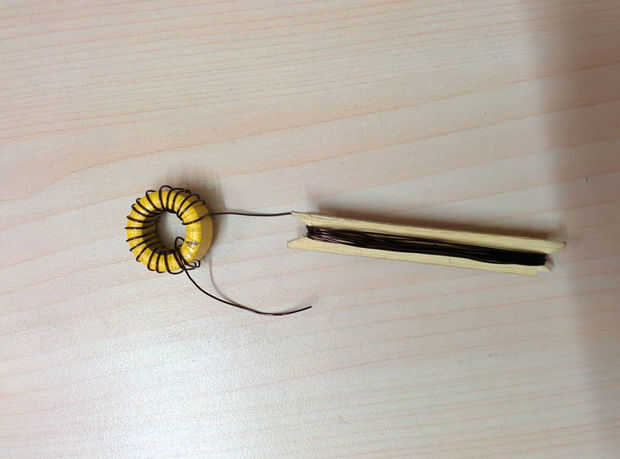

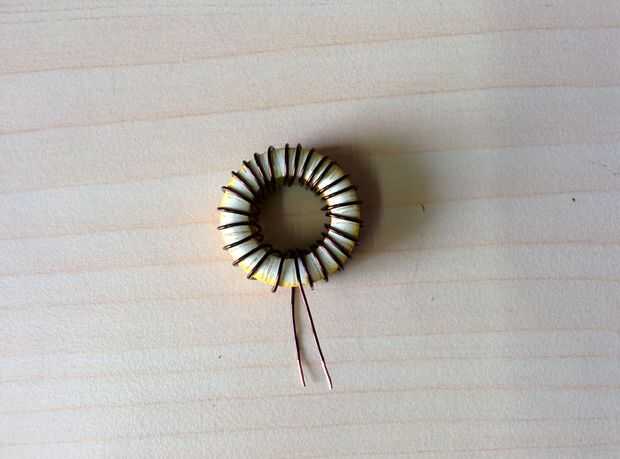

Luego que enrollar un alambre de cobre calibre 20 (24 vueltas) alrededor de la la base. En los ambos extremos de la bobina deje algunos cable extra para el plomo de la conexión. Después de esto Retire el aislamiento de esmalte del plomo. Usé mi archivo de leatherman para retirar el aislamiento. Ver la imagen de arriba para una mejor comprensión.
Nota: Hacer un buen inductor no es tan simple. Aún estoy en etapa de aprendizaje. Si no está seguro de lo recomiendo para comprar un inductor preconstituido.
