¿R/C autónoma Tonka camiones con seguimiento de cabeza de FPV (Tonka Cumbre construir) (1 / 10 paso)

Paso 1: Piezas / herramientas que necesitarás

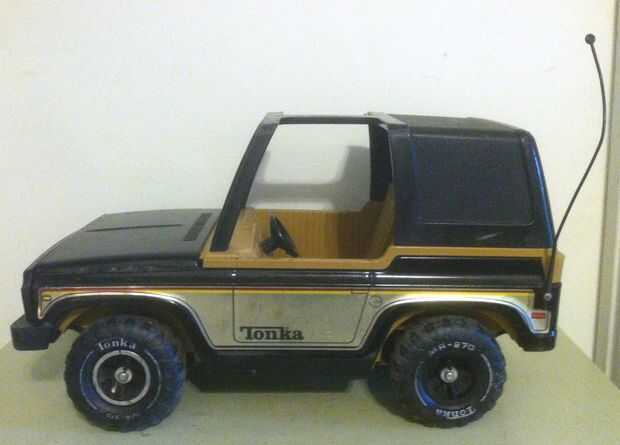

Como una nota para evitar la confusión con algunas de las fotos, he hecho varias versiones de este carro y tienen fotos de todas las estructuras, por lo que mientras que los camiones pueden ser diferentes colores o estilos principales, las modificaciones reales en el cuerpo subyacente será el mismo.

Si desea una configuración muy básica, necesitarás unas pocas cosas que comprar:
1:10 escala Traxxas Summit (no obtener el 1:16 versión de la escala)
Presiona Jeep Tonka acero de e-Bay
GoPro HD Hero o HD Hero 2 cámara (no importa la versión)
1 x GoPro plana, pegajoso montaje
1 x J GoPro-hebilla
1 extensión de x GoPro

Pocas notas sobre los artículos mencionados anteriormente para sin embargo profundo vayas en la construcción. No permita que el 1:16 versión de la escala ya que es demasiado pequeño. Sí, es más barato y a la Cumbre pero no funciona para esta versión.
Cuando usted mira para arriba el carro en e-Bay, uso "presiona tonka acero bronco jeep" y lo encontrarás. Dependiendo de las condiciones de la camioneta, los precios van desde $25 enviados a $100 + para los carros muy buen estado. Si tiene suerte, usted puede encontrar uno más barato. Si eres capaz de encontrar un camión con la parrilla y gas, que puede Agregar al realismo y también es un buen lugar para poner el engranaje de transmisión de vídeo si usted consigue su licencia de radio de jamón e ir tan lejos.
Si usted está haciendo la versión realmente básica, la GoPro Hero 3 funciona bien también.

Si quieres ir en, aquí hay algunos artículos más que:
sistema de radio de canal 7-8 (recomiendo Futaba 9C si lo encontrarás pero el 2.4GHz Futaba 8FG está bien)
1 x Castillo BEC externo
1 x Hitec HS-81 Servo
1 x Servo Futaba S3004
1 x Hitec HS 55 Servo
1 x Servo Servo cuadras (versión de Futaba)
1 x Servo Camilla
1 x 3/16" Servo al acoplador de eje (Hitec versión)
3 x Servos Y-arneses (estilo de Futaba, no estilo Gangnam)
4 x extensiones de servos (Futaba estilo y posiblemente querrá más de 4 Si se agrega más accesorios más tarde)
1 x Traxxas T-lock para diferenciales (si tienes un radio de 27 MHz Cumbre, tiene uno. Todas las cosas de 2,4 GHz no.)
1 x Traxxas P2 rockeros
1 x 4 "x 2" x 1 "caja de proyecto
1 x conector EZ Dubro
1 x inversor de Servo
2 x punto ciego espejos
1 x GI Joe con Kung Fu Grip (e-Bay)
1 x Barbie de su elección
1 x gran amarra
2 x fina, lazos zip largo
2 x 6-32 3/8 "tornillos
2 x 4-40 1/2 "tornillos y tuercas, además de los espaciadores de plástico que van alrededor del tornillo
1 x 3/16" 2" largo hexagonal perno (obtener longitudes), fender arandela y contratuerca
4-8 x pernos de enganche grande
Alambre de piano
Espuma dura para cortar en pequeñas tiras
Aluminio plana 3/4 "x 1/8"
Cinta de doble cara
Cinta aislante
Cinta de enmascarar
Sharpie

Herramientas
Con una selección de brocas de taladro
Herramienta Dremel
Archivo Plaza
Herramienta de corte de alta velocidad
Vice (no necesario pero hace las cosas mucho más fácil)
Pinzas
Destornillador Phillips
Destornillador de cabeza plana
Bits cuadrado de tamaño S2
Loctite azul
Cuchillo de la manía

Como una nota de seguridad, siempre deben usar protección cuando se trabaja con cualquier tipo de herramienta, especialmente al hacer este proyecto. El disco de corte, sobre todo, pone fuera de un montón de chispas y que, en una protección mínima, ojo y oído. Recomiendo protección ocular, protección de oídos, y al mismo tiempo utilizar la Dremel para cortar el plástico, una máscara de filtración de algún tipo como los gases son bastante fuerte a veces. Si usted necesita ayuda de los padres, conseguir por favor su ayuda! Realmente sería un excelente proyecto para hacer juntos!
