PIC18F basado en 6 canales DMX transmisor (5 / 7 paso)

Paso 5: Finalizar la electrónica

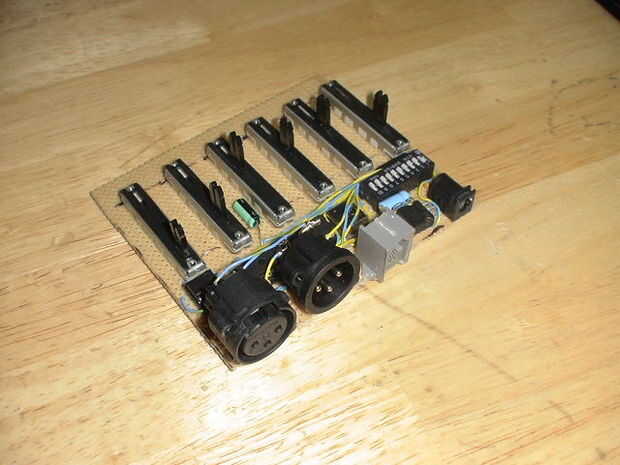

Terminar el circuito según el esquema y darle una buena mirada antes de aplicar cualquier energía.

Programa PIC18F24J10 en un programador ICSP o si usted incluido.

Antes de continuar al recinto, debe probarse en un dispositivo DMX.

-Voltear todos los transmisores DIP Switches abajo o dejar DIP1 para arriba y el resto hacia abajo, es la misma dirección.
-Configurar DIP1 en el dispositivo DMX, resto. Interruptor de 10 incluso, que es una función especial en la mayoría de los dispositivos.
-Conectar un XLR a dispositivos "DMX en" gato, que es masculino.
-Conecte el otro extremo de la XLR en el circuito del transmisor.
-Dispositivos DMX más comerciales tienen una luz indicadora, que debería empezar a parpadear.
-Probar los potenciómetros ver si trabajan.

Si tanto el dispositivo transmisor y se establecen en la misma dirección DMX, Pot1 controlará la primera ranura de dirección en el dispositivo.
