Basado en AN1076 - "Uso de un microcontrolador PIC® para DMX512 comunicación". Código del Microchip modificado y añadido a utilizar 6 canales AdC para 6 canales de datos DMX y la capacidad para compensar su dirección a través de un interruptor de posición 9.

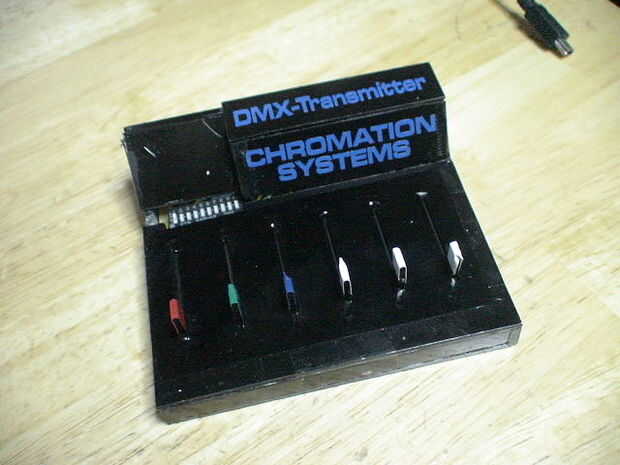

Diseñado para demostrar un sencillo transmisor DMX y prueba luces DMX controlado sin tener que ajustar su dirección ni cambiar nada en un show preparado si utiliza Software de DMX y DMX USB el dispositivo.
Está escrito en la Asamblea y utiliza un PIC18F24J10. Es un poco extraño ya que es entrada de voltaje 3.3v y requiere un condensador de ESR baja a tierra en uno de sus pines. Estoy seguro de que el código podría ser modificado para que funcione en cualquier PIC 18F con un EUSART.
No hay ninguna disposición del PWB, es bastante fácil construir punto a punto en perfboard.
Por favor, echa un vistazo a AN1076 de Microchip y el hoja de datos de PIC18F24J10.
Pido disculpas sobre mis imágenes como mi cámara decidió mierda hacia fuera con valor de este y otro proyecto de imágenes en él, así que hice mi mejor esfuerzo para recuperar y recrearlos.
* ACTUALIZACIÓN:
V2 - actualizado el esquema para mostrar la conexión del potenciómetro.
V3 - transmisión PIC pin fue conectado al pin incorrecto en el SN75176, fijo, debe ser pin 16 en el PIC conectado al pin 4 en el transceptor. Un error bastante grande, lo siento a todo aquel que tiene jodido por él.
Descargo de responsabilidad: No se responsabiliza por cualquier daño o lesión que resulte de este instructable. Daños a dispositivos DMX son posible si este transmisor no está construido correctamente.
