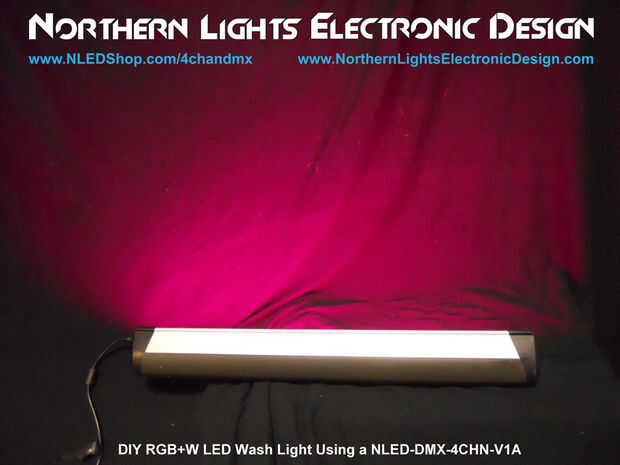

Este proyecto cuenta con el Controlador de lavado NLED 4 canales DMX con pantalla LED. Perfecto para construir tu propio DIY LED Wash o de luz concentrada. El controlador tiene muchas características incluyendo un externo display de LED azul de 3 dígitos para ajustar las configuraciones (No DIP switches y cartas), recepción de DMX, recepción serial, y un color dinámico independiente de las secuencias usando el software de Control de Aurora NLED. Se indica en estas instrucciones, es una modificación de una luminaria fluorescente en una luz wash RGBW.
Esta DMX conectado LED controlador de diseño electrónico de luces del norte, está diseñado para la construcción ligera de DIY LED wash e inundaciones. Con numerosas funciones incluyendo modos de recepción de DMX 8 bits y 16 bits, modo de recepción serial, secuencias independientes y una pantalla LED externa para ajustar las configuraciones y opciones. No más lectura y ajuste de interruptores DIP, las configuraciones como modos de dirección y recepción DMX pueden ajustarse fácilmente. Recepción serial permite muchos otros TTL dispositivos serie, como Arduino, adaptadores FTDI y Xbees inalámbrico para controlar el dispositivo. Y para cuando una señal de datos no está disponible o necesaria, hay varios independientes de las secuencias el dispositivo puede funcionar, con la opción de añadir las secuencias modificadas para requisitos particulares a través de software especializado. Con cuatro, salidas del hundimiento actuales alta, muchas diversas configuraciones de LED pueden ser utilizadas, como la tira de LED, LED de alta potencia o arreglos de discos de LED. RGB + W o RGB+U.V. O cualquier combinación de solo color LED puede ser utilizado.
Encontrar más información en http://www.nledshop.com/4chandmx/
O descargar la hoja de datos en http://www.nledshop.com/downloads/datasheets/nled-4-channel-dmx-controller.pdf
El controlador aparece en este instructable es el Controlador de lavado NLED 4 canales DMX, pero NLED 16 bits RGBW lámpara controlador también podría usarse, que se centra menos en el uso de DMX-512. Pero completamente soporta secuencias de color de 16 bits, que hace más suaves transiciones y una gama más amplia de colores.
