Paso 3: Arranque punto a punto

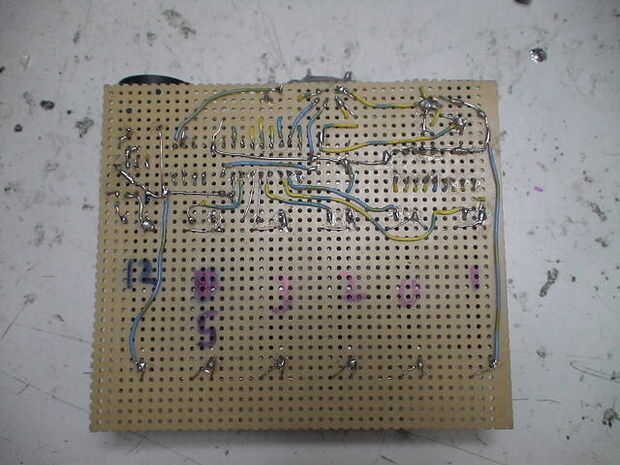

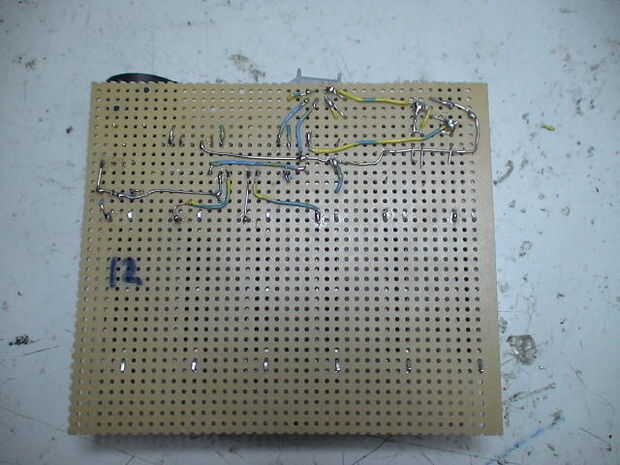

Hay muchas maneras de ir sobre esto, que yo no estoy cubriendo aquí pero con la Junta presentada de una manera razonable no debería ser difícil para. Generalmente comienzan con los rastros de la energía y trabajar mi camino hacia fuera de allí. Siempre evitar cruce de cables de puente encima unos de otros, aunque ellos deben ser aislados, pero a veces es inevitable. Sólo asegúrese de que tanto aislamiento de los cables está totalmente intacta.

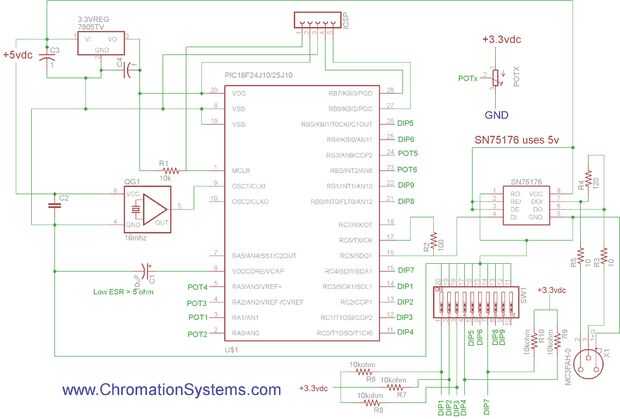

Asegúrese de que el potenciómetro tiene su voltaje enganchado justo por el sentido correcto es el valor hacia arriba o hacia abajo. En mi caso contactos de la olla en la parte inferior de la junta fue enganchado a fin negativo y otro positivo, por lo que cuando las ollas se resbalaron hacia arriba hacia el PIC, aumentó el valor DMX. Hice mal en primer lugar y tuvo que volver atrás y arreglar. Centro de la olla debe conectarse el pin PIC, el otro a 3, 3V (no 5v) y de la tierra.
-El oscilador y el SN75176 requieren una entrada de 5v y el PIC requiere de 3, 3V.
-La mayoría 3.3v los reguladores tienen un pinout diferente que un 7805, así que asegúrese de y averiguar.
-La toma XLR macho no es necesaria o es el conector ICSP.
