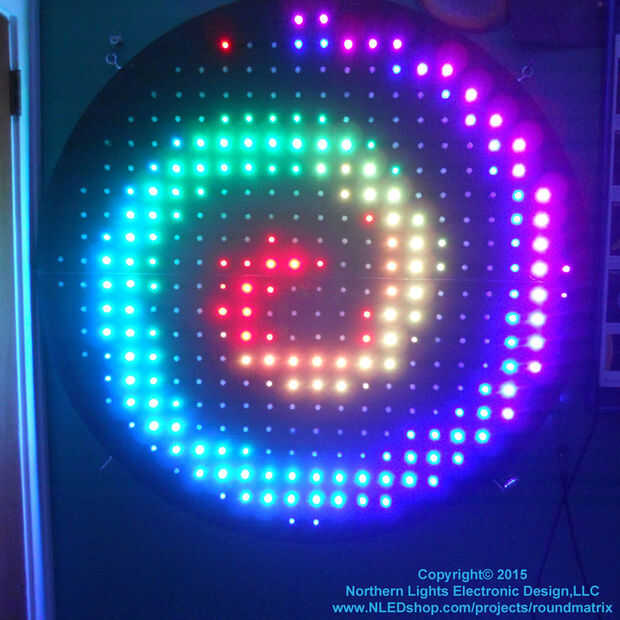

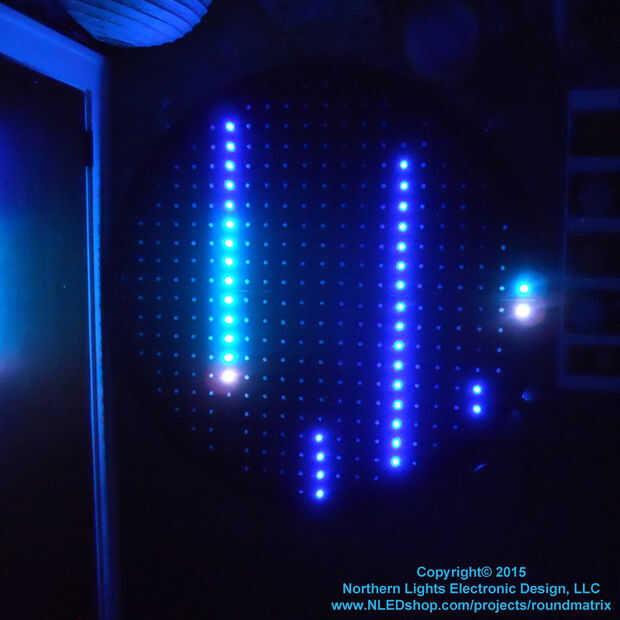

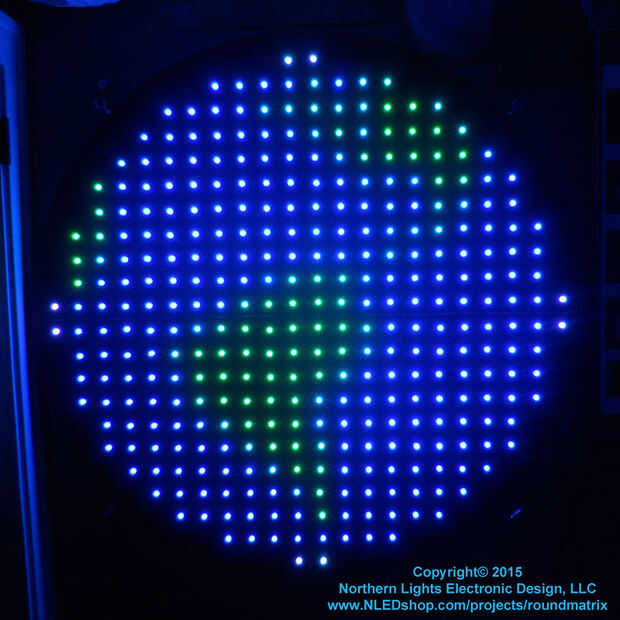

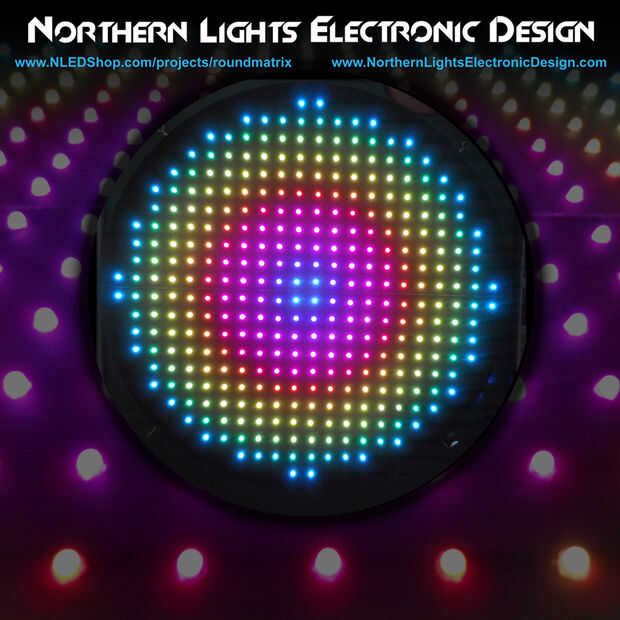

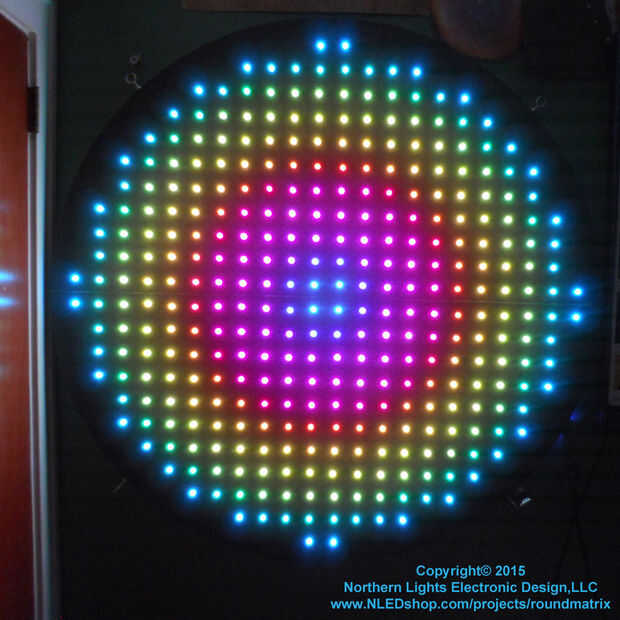

340 piezas de WS2801 píxeles con LED RGB de 12mm se utilizaron para crear un simple montaje matriz/pantalla de LED RGB. Mientras que tipo de cara, es muy fáciles para montar, alambre y al control. Este tipo de chipset de pixel WS2801 fue elegido para este proyecto ya que eran fácilmente disponibles, fue el paquete correcto (molde de la resina), fácil de controlar, 8-bit(256 levels each color) de color y tiene una frecuencia PWM de 2.5 KHz. La WS2801 chips son controlados a través de una línea de datos y reloj, que es fácilmente interconectada para el MCU, la WS2801 basado en píxeles puede ser registrado hasta 20 mHz, lo que permite actualizaciones rápidas (velocidad de fotogramas). Otros chipsets de píxeles podría utilizarse, como WS2811, WS2812, WS2812B, LPD8806, LPD6803 u otros. Ver información de chipsets de Pixel
Los LEDs fueron montados en una 48" diámetro HDPE tabla al aire libre de la basura. Era fácil de herramienta y proporcionan soporte rígido para los LEDs. Fue cortado por la mitad para facilitar el transporte y apoyar una sección del futuro centro. Los LEDs también se dividen en las dos secciones, que les permite ser utilizado por separado si es necesario.
La forma redonda de esta matriz hace control de la mayoría del software programas difíciles, ya que los píxeles no son en un orden estándar, ya que es redondo, por lo que cada fila tiene una diferente cantidad de LEDs en el mismo. Para controlar algo como esto, el software de control debe ser capaces de parche (pixel). No todo el software es capaz de parchear. Pero el software Matriz NLED, diseñado y escrito para matrices pequeñas DIY como este, es completamente capaz de parchear y otras funciones necesarias para controlar matrices de forma irregular. Es compatible con un solo color, RGB y RGBW (versión actual de verificación de apoyo) basado en matrices.
Tenga en cuenta que la camera(phone) que las imágenes originales de la construcción se perdió antes de que ellos fueron respaldados. Así que fotos aquí aparecerán fuera de lugar o se han recreado. Otro recordatorio de que todo lo que espera a mantener debe ser copia de seguridad!
Página Web de proyecto en www.NLEDshop.com/projects/roundmatrix
