Montar un PCB Universal (5 / 31 paso)

Paso 5: Recoger los partes

Hacer para ver la página siguiente, que pasa las partes opcionales de la UPCB. Esta página tiene todas las piezas que todo el mundo va a necesitar, pero página siguiente puede tener partes que aún necesidad. También golpeó la página 7 para obtener consejos y sugerencias hacer la instalación más fácil y más barato.

Las siguientes son partes que debe tener, junto con la cantidad y número de pieza de Digikey:

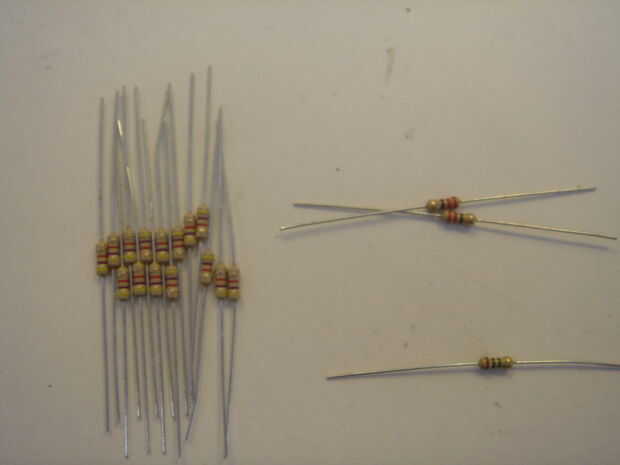

resistencias de 15 x 4.7K Ohm: Digikey # 4.7KQBK - ND
resistencias de Ohm 2 x 22: Digikey # 22QBK-ND
resistencia de 1 x 1M Ohm: Digikey # 1.0MQBK - ND

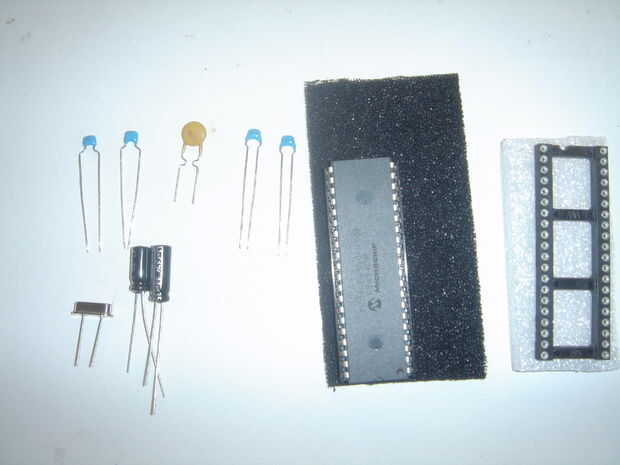

cristal 1 x 20 MHz: Digikey # X439-ND
2 x 0.1uF condensadores de cerámica: Digikey # 490-3859-ND
condensadores de 15pF x 2 ceremic: Digikey # 490-3629-ND
condensador electrolítico 33uF x 1: Digikey #P13129-ND
condensador electrolítico 1 x 470nF: Digikey # P13466-ND
zócalo de 1 x 40 pin DIP IC (ancho 0,6"): Digikey # ED90059-ND
1 x PIC Microchip marca 18LF4550 - I / P DIP PIC: Digikey # PIC18LF4550/P-ND
1 x fusible reseteable PTC: Digikey # RXEF040-ND

Vea el paso
