Montar un PCB Universal (16 / 31 paso)

Paso 16: Requiere montaje: fusible PTC

PTC significa 'coeficiente de tempoerature positiva'. La idea es que si demasiada corriente pasa a través de lo PTC, la temperatura sube, causando aumento en la resistencia, incluso hasta el punto de resistencia infinita. Actúa como un interruptor de circuito; Si hay demasiada corriente pasando por, el PTC se calienta y desconecta el circuito hasta que tal vez en el PTC ha tenido tiempo para refrescarse. Porque se refresca apagado, tiene un interruptor que se reinicia si tiene un minuto o así para refrescarse. Protege componentes no permanentemente golpe y requiere nada más que un poco de tiempo para restablecer a sí mismo. Muy bueno tener.

Toda corriente alimenta el tablero pasa a través de PTC; así, se protegerá la Junta, pero no protegen las cosas fuera de la Junta. Si haces un corto circuito en el cable de consola conectado a él, el UPCB sí mismo probablemente estará bien, pero estás consola está en problemas y probablemente se fundirá un fusible. Por eso hay tantos pasos para probar un cable en el instructable.

La parte de PTC recomendada de Digikey tiene pocas curvas en las piernas. Debido al PTC es susceptible al calor, usted no quiere al lado de un soldador caliente. Esas curvas mantienen una distancia de la Junta, lo que es uno de los componentes más altos.

El PTC no tiene una orientación y puede colocarse de cualquier manera y todavía funciona.

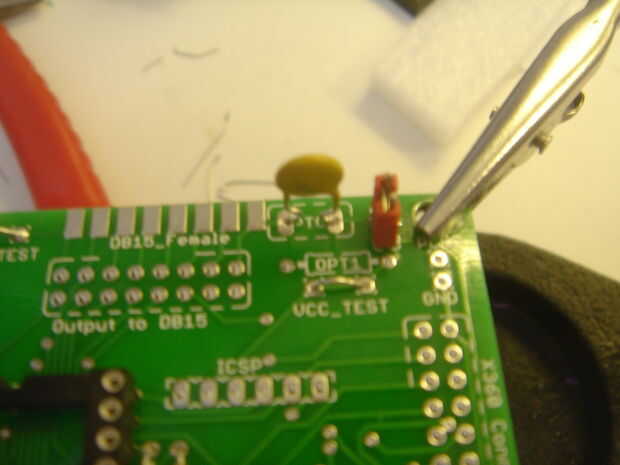

Lugar el PTC en los agujeros para que quede en la pierna se dobla. Doblar las piernas en la parte inferior del tablero para fijarla, soldadura y corte cualquier exceso de cable de debajo. Por ahora, tienen el PTC de pie derecho. Las piernas están ambos conectadas a la alimentación principal a la Junta. Absolutamente no quiere cualquiera de los componentes tocando o cerca de las piernas.
