Montar un PCB Universal (13 / 31 paso)

Paso 13: Prueba parte 1

Ahora vamos a tomar un momento para comprobar el trabajo que hemos hecho hasta ahora. Los cables del punto de prueba que hicimos en la sección anterior ayudará esto, vaya por rápidamente.

Si usted tiene una manera de asegurar una de sus puntas de prueba de multímetro, como una sonda de gancho o Cocodrilo clip, siga adelante y fije el punto de prueba de VCC. De lo contrario, se requieren ambas manos para esta prueba.

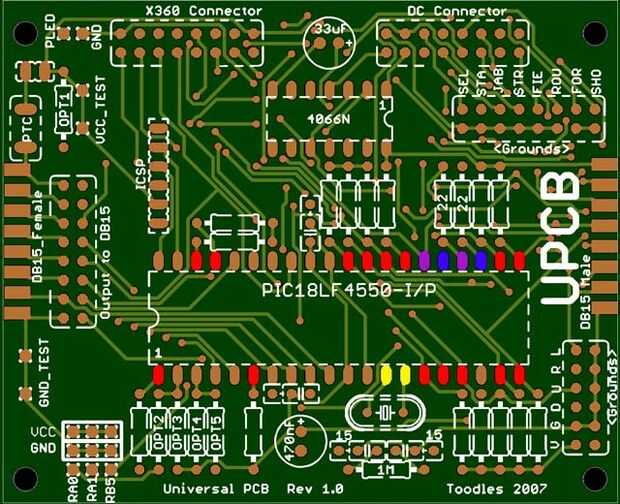

Primero probamos todos tirar 15 resistencias. Establece el multímetro a una resistencia a establecer mayor que 5K Ohms; en la mía, el valor es 20K. Con una sonda en el punto VCC prueba, comprobar cada uno de lo IC zócalo alfileres de color rojo en la imagen de abajo. Eso sería los pines 1, 6, 15, 16, 17, 19, 20, 21, 22, 27, 28, 29, 30, 37 y 38. En cada punto, la resistencia debe mostrar un valor cerca de 4,7 kohms. El valor exacto no es de mucho importancia, siempre y cuando sea más de 3K Ohms y menos de 6K ohmios. Cada uno de ellos que prueba verifica la soldadura del zócalo del IC en ese perno, así como ambos pernos de la resistencia de sí mismo. Si la prueba demuestra resistencia infinita, uno de esos tres puntos de soldadura está frío, desconectar de alguna manera, o su multímetro resistance(Ohm) es menos de 4,7 k. Corregir antes de continuar. Si alguno de ellos muestran resistencia casi 0, entonces la resistencia en su multímetro es manera demasiado alta, o tener accidentalmente en cortocircuito eso línea a VCC antes la resistencia; comprobar y rehacer los puntos soldaduras sucios, asegurándose de que no a corto accidentalmente contra otro pin o via.

Felicitaciones, con una prueba sencilla, que sólo verificado 45 puntos de soldaduras diferentes en menos de un minuto.

A continuación probamos los puntos amarillos en el PCB. Extraiga la sonda en el punto de prueba de VCC. Lo que necesitamos en otros lugares. Ajuste el multímetro a un ajuste mayor de 1 Mega ohmio; en la mía, la configuración es 2 M Ohm. Coloque una punta de prueba en cada uno de los pines amarillos. La resistencia debe leer aproximadamente 1 Mega Ohm. Si es así, han probado con éxito la soldadura en los dos pasadores de zócalo de IC, así como los pines en el resistor de 1M. Si no, compruebe su multímetro es mayor que 1 M Ohm y verificarlos puntos de soldadura.

A continuación, establece el multímetro en el ajuste más bajo de gran de 22 Ohms; en la mía, es de 200 Ohms. Coloque una punta de prueba en cada una de las clavijas de toma IC moradas en la imagen siguiente. Resistencia debe leer aproximadamente 22 ohmios. Si no, compruebe los puntos de soldadura de los pines de IC morados y los puntos de soldadura de la resistencia '22' de la izquierda.

Por último, mantener el multímetro en la posición más baja grande de 22 Ohms; en la mía, es de 200 Ohms. Coloque una punta de prueba en cada una de las clavijas de enchufe IC azul en la imagen siguiente. Resistencia debe leer aproximadamente 22 ohmios. Si no, compruebe los puntos de soldadura de los pines azul de IC y los puntos de soldadura de la resistencia '22' de la derecha.

Felicitaciones, usted sólo había verificado 59 puntos de soldaduras. Vamos a continuar.
