Paso 30: Requiere montaje: Inserte IC toma
Este paso ajusta las clavijas para suavemente y fácilmente caben en los zócalos IC que instalamos anteriormente. Es muy importante hacer este paso con cuidado, para no dañar los chips costosos. Ir lento, utilice una ligera presión y tómese su tiempo. Es mejor que tener su prisa le costará un $13 PIC.
Cuando usted primero reciba cualquier DIP IC, como el PIC, las piernas no será paralelas al cuerpo principal de la viruta. El se dobla ligeramente hacia fuera. En mi experiencia, es mejor ajustar antes de intentar insertar en el zócalo del IC. Es posible para mi una herramienta que automáticamente hacer esto para nosotros, pero que podemos lograr con sólo un par de alicates de punta delgada.

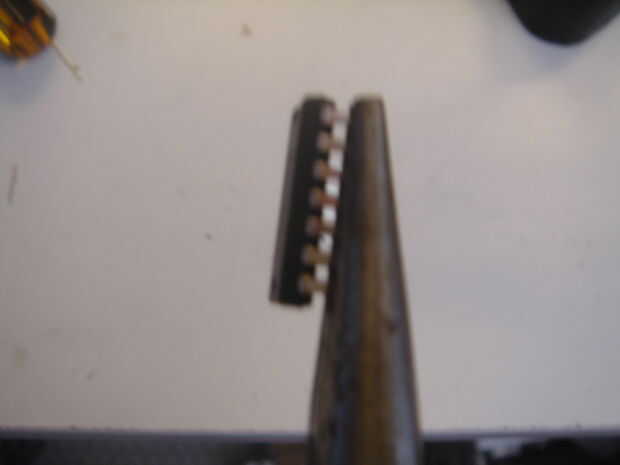

Tome tantas patas del PIC con el alicate de punta fina que puedas. Desea que el borde de las pinzas más cercana al PIC sea paralelo con el PIC y justo en el punto donde los pernos de ir finos. Queremos doblar las patas al mismo tiempo, por lo que la curva derecha donde cambian los pernos de todo para adelgazar. Doblar el pin donde es delgada, no donde es grueso, o corre el riesgo de romperlos. Cuando se están agarrando las pinzas en el lugar correcto, utilice una presión lenta y constante hasta doblarlas todas a la vez hasta que van directamente hacia abajo desde el chip. Repita para la otra mitad de los pines en ese lado y luego dos veces más para conseguir el resto de los pines en el otro lado.

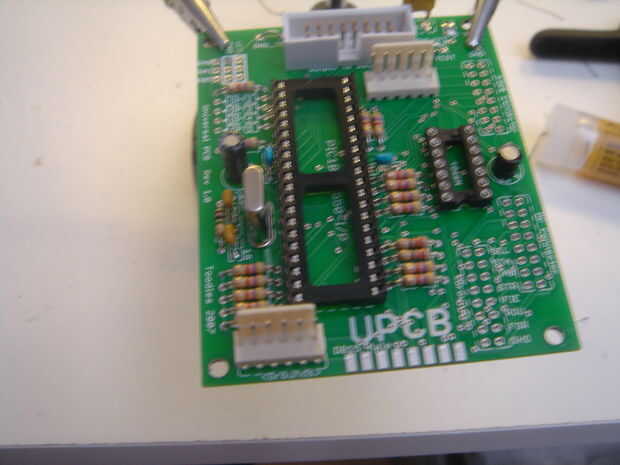

Tome un momento para verificar que el pin es el pin 1, en el chip y el zócalo se colocarán en. Todos los chips utilizan algún tipo de sangrado o un marcador para la primera espiga, o al menos al final de la viruta el primer pasador puede encontrarse en. Debe tener una marca similar o muesca en el zócalo del IC que ha instalado anteriormente. Asegúrese de tomar un momento para los ahora.
Una vez que la orientación de la viruta, podemos empezar a instalarlo. Resto de la fila de pins fathest de usted ligeramente en el zócalo. Usted quiere ser capaz de mirar bajo el chip en la fila que se está realizando. El objetivo aquí no es insertar en el zócalo! Por ahora, queremos que los tenemos en los agujeros correctamente. Ajuste el chip necesario para obtener cada uno de los 20 pernos en la fila lejos sentado, listo para presionar. Si hay las patas doblaron fuera de línea y no estar en el zócalo, utilizan un destornillador plano hacer individualmente el pin donde debe ir. Una vez en los 20, use una muy leve presión en empujar sólo un poco. Queremos que se haga fuera de los orificios mientras fijamos la otra mitad, pero aún tenemos suficiente juego para ser capaces de poner la otra mitad.
Ligeramente descansar la otra mitad de las clavijas de abajo. Echa un vistazo a cada uno; nuestro objetivo es que cada perno en el agujero directamente, para que cuando presione más tarde para asentar completamente el chip, los pines irá por el agujero. Si no ya en su lugar, presionando el chip a asentarla doblará y vas a tener que empezar. Usando un pequeño destornillador, empujar los pernos uno a uno hasta que estén completamente en los agujeros.

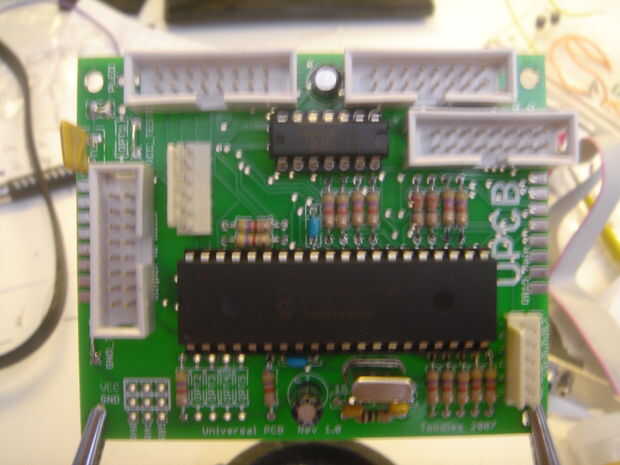

Ahora que todos los 40 pines en los orificios adecuados, aplicar una ligera presión constante en el medio de ambos extremos de la viruta. Tomar lento y mira a ver si las patas cogerán y se niegan a entrar en los agujeros. Ajústelas según sea necesario. Tan pronto como usted está seguro de que todo va como estaba previsto, aumentar la presión hasta no ir abajo de cualquier otro.
Si usted tomó la opción de Piggyback, tienes un CI adicional para colocar en una toma de corriente: el interruptor analógico 4066N. Las direcciones y precauciones son todos idénticas a insertar el PIC. Es simplemente más fácil ya que cuenta con 14 pines. Ajustar las clavijas coincidan con la orientación, inserte un lado, llegar al otro lado en los agujeros y presione lentamente.
