Montar un PCB Universal (28 / 31 paso)

Paso 28: Asamblea opcional: 6 Pin conector del Stick

Este paso cubre añadiendo un conector seis para su dispositivo para conectarse. No hay ningún punto en hacerlo si te fuiste con el convertidor de NeoGeo. Este es el método recomendado para conectarse a su stick la UPCB, pero es opcional. La junta fue diseñada para permitir también que un 10 o 12 conector IDC, y siempre puede soldar los cables directamente en el tablero. Los seis conector Stick es la opción recomendada cuando se utiliza un stick con una línea de tierra común, como la 360 perfecto de Happ, Sanwa Flash, y serie de Sanwa JLF de palos.

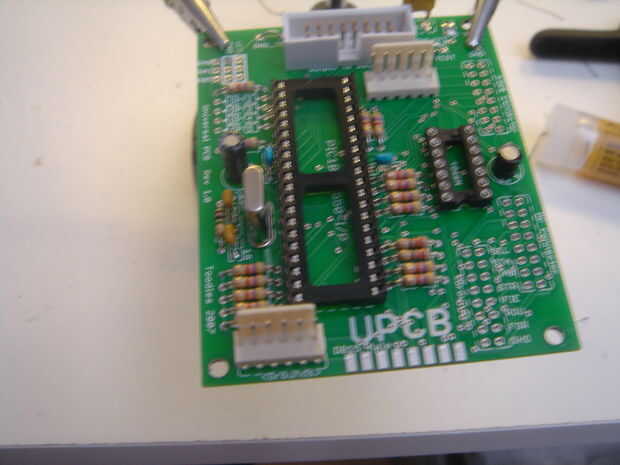

El conector de seis pines se utiliza es un conector Molex de KK, igual que la cabecera ICSP. Realmente no importa la orientación, pero usted debe seguir la orientación que se muestra en la imagen siguiente. En el Instructable sobre cómo instalar el UPCB en un palillo asumirá esta orientación.

En la ubicación de los conectores, se verá una etiquetas de carta los pernos de la marca: V G D U R L. respectivamente, están parados para VCC (alimentación), de tierra, abajo, arriba, derecha e izquierda. La segunda fila de pines están conectados a tierra y no debe utilizarse en absoluto del uso de este conector. El conector debe colocarse en la fila más cercana a las marcas V G D U R L.

Coloque el conector en la fila de 6 agujeros más cercanos a la serigrafía V G D U R L. Verifique que la orientación coincide con la foto de abajo; se trata de la misma orientación que el conector ICSP, si ha instalado uno. Una pierna a la Junta de la soldadura y luego Compruebe que el conector está descansando completamente contra el tablero. Si requiere ajuste, derretir la soldadura y ajuste hasta el derecho. Una vez se haya enfriado la soldadura, la soldadura de la pierna opuesta y comprobar o ajustar según sea necesario. Una vez que es perfecto, la soldadura de las patas restantes.
